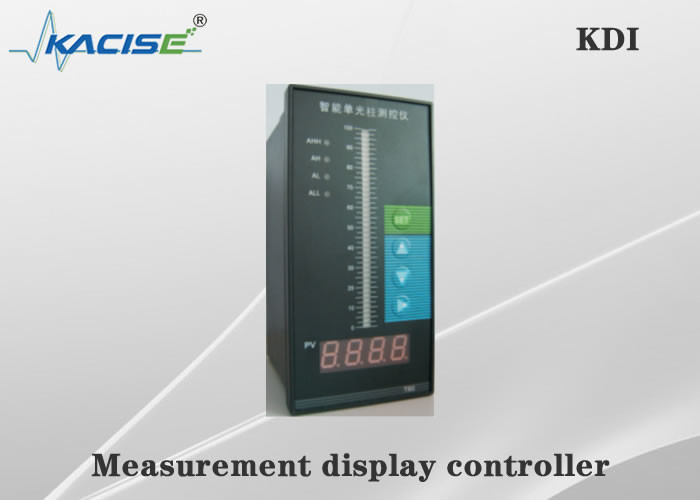

KDI-serie digitale displaycontroller ondersteunt netwerkcommunicatie met meerdere machines
Inleiding
De displaycontroller van de KDI-serie is veelzijdig voor het meten en regelen van temperaturen, druk, vloeistofgehalten, lengtes, enz. Voor digitale verwerking wordt een microprocessor gebruikt,het garanderen van een zeer nauwkeurige lineaire correctie van niet-lineaire signalen.
Het combineert digitaal en analoog display.Terwijl de 40 lijn licht kolom biedt een duidelijke en intuïtieve weergave voor gemakkelijke parameter vergelijking.
Gebruikers kunnen toegang krijgen tot de interne parameterinstellingen, zoals inputtype en communicatieparameters.Dankzij geavanceerde jumper-vrije technologie..
De controller ondersteunt multi-machine communicatie met standaard serieel tweerichtingsfuncties (RS - 232C, enz.) en verstelbare baudraten (300 - 9600bps).Het kan communiceren met apparaten zoals computers en PLC's om een intelligent systeem te vormen.Met gegevensverzamelaars en Chinese industriële besturingssoftware is netwerkbeheer tussen meerdere instrumenten en hostcomputers gemakkelijk mogelijk.
Kenmerken
· Nieuw concept van computerdigitale automatische afstemming
· Helder en helder meetdisplay
· Ondersteuning van netwerkcommunicatie tussen meerdere machines, het communicatieprotocol kan vrij worden ingesteld
· Unieke volledig open gebruikersgedefinieerde interface
· Stel parameter uitschakelen permanente bewaring en parameter wachtwoord slot
· Volledig digitale compensatie van koude verbindingen
· Grootte van de buitenstructuur met meerdere afmetingen
· AC- en DC-switch-stroomvoorziening
Parameters
Gelijkstelling met standaard indextemperatuursensor:
| Invoersignaal |
Indexering
- Nee, dat is niet waar.
|
Resolutie |
Sensor |
Bereik |
| B. |
1 |
Platina30- Platina.6Rodium
|
400°1800°C |
| S |
1 |
Platina10- Platina. |
0°1600°C |
| K |
1 |
Nikkel-chroom-nikkel-silicium |
0°1300°C |
| E |
1 |
Nikkelchroomconstantan
|
0 ‰ 1000°C |
| J |
1 |
van de soort gebruikt voor de vervaardiging van motorvoertuigen
|
0 ‰ 1200°C |
| T |
0.1 |
koperen-constantan
|
-199,9 ∼3200°C |
| Wre |
1 |
wolfraam3- wolfraam25
|
0°2300°C |
| Pt100 |
1 |
Platina warmteweerstand R0= 100Ω |
-199 ∼ 650 °C |
| Pt100 |
0.1 |
Platina warmteweerstand R0= 100Ω |
-199,9 ∼320,0°C |
| Cu50 |
0.1 |
Koperen warmteweerstand R0= 50Ω |
-50,0 ∼150,0°C |
met standaard signaalzender:
| Invoersignaal |
Standaardsignaal
Bereik
|
Invoerweerstand |
overeenkomstige zender |
Meetbereik |
|
verschillende mV-signalen
010 mA
4·20 mA
0 ̊5V
1 ‰ 5 V
30 ̊350Ω
|
≥ 10 MΩ
≤ 250Ω
≤ 250Ω
≥ 250KΩ
≥ 250KΩ
|
Hall-zender
compatibel met instrumenten van het type DDZ-II
compatibel met instrumenten van het type DDZ-III
compatibel met instrumenten van het type DDZ-II
compatibel met instrumenten van het type DDZ-III
met een vermogen van niet meer dan 50 W
|
ingesteld op basis van de behoeften van de gebruiker.
bereik:
-1999 ¢9999
|
Belangrijkste technische parameters
| Invoersignaal |
Analoog |
Weerstand: standaard thermische weerstand (afstandsdrukweerstand zoals Pt100, Cu50)
Galvanische koppels: standaard thermoparen (B, S, K, E, J, T, WRe, enz.)
Stroom: 0~10mA, 4~20mA, 0~20mA, enz. (Inputimpedantie ≤ 250Ω)
Spanning: 0~5V, 1~5V, enz. ((Inputimpedantie ≥250Ω)
|
| Meetbereik |
-1999 tot en met 1999 |
| Precisiteit |
00,2% FS ± 1 of 0,5% FS ± 1 |
| Resolutie |
1, 0.1, 0,01 of 0.001 |
| Temperatuurcompensatie |
0 tot 50 |
| Afbeeldingsmethode |
-19999~9999 meetwaarde weergave
-19999~9999 ingestelde waarde weergave
0~100% gemeten waarde lichtkolom weergave
LED-uitbeelding van de bedrijfsstatus
|
| Accuraatheid van de lichtkolom |
De lichtspiegelscherpte is 1% |
| Controlemethode |
Positie ON / OFF met terugslag |
| Uitgangssignaal |
Analoog
uitgang
|
DC 0-5V (belastingcapaciteit ≤ 250Ω)
DC 1~5V (belastingcapaciteit ≤ 250Ω)
DC 0~10mA (belastingcapaciteit ≤ 750Ω)
DC 4~20mA (belastingcapaciteit ≤ 500Ω)
|
|
Schakelaar
uitgang
|
Relaisbesturingsuitgang - Relais ON/OFF met terugslag
Contactcapaciteit: AC220V/3A; DC24V/6A (weerstandsbelasting)
Beheersbaar silicium-uitgang-SCR (beheersbare nul-crossing puls), kan activeren beheersbaar silicium: 400V/100A
Solid state relay output - SSR (solid state relay control signal) output, 6 ~ 24 / 30mA (spanning kan niet worden ingesteld)
|
|
Communicatie
uitgang
|
Interface-modus - Standaard serieel tweerichtingscommunicatie-interface: RS-485, RS-232C, RS-422 enz. |
| Voederopbrengst |
DC24V, belastingcapaciteit ≤ 30mA |
| controlemethode |
Optioneel 1~4 limietregeling, LED-indicatie.
|
| controle nauwkeurigheid |
± 1 |
| Alarmmodus |
De besturingsmodus is de relais ON/OFF met backlash (gebruiker kan vrij instellen) |
| Alarm nauwkeurigheid |
± 1 |
| Temperatuurcompensatie |
0 ̊5 ̊C digitale temperatuur automatische compensatie |
| Parameterinstelling |
• Toetsen op de digitale instelling
• De waarde van de parameterinstelling wordt permanent gehandhaafd wanneer de stroom wordt uitgeschakeld
• Parameterinstellingswaarde Password Lock
|
| Beschermingsmethode |
• Alarm voor ontkoppeling van de ingangslus (bij thermocouple- of weerstandsinput), relaisuitgang, LED-indicatie
• Invoer over/onder bereik alarm
• Automatische terugstorting van de stroom onder spanning
•Automatische abnormale herstart van het werk (waakhond)
|
| Online communicatie |
Het communicatieprotocol is een twee-draad systeem, een drie-draad systeem of een vier-draad systeem (bijv. RS485, RS232C, RS422, enz.) kan ook speciaal worden aangevraagd door de gebruiker.De baudrate van 300 tot 9 6 0 0 bps kan vrij worden ingesteld door de interne parameters van het instrumentDe interface en de hoofdunit zijn gescheiden door foto-elektriciteit en de communicatieafstand kan 1,2 km bereiken.De hele besturingslus heeft slechts één twee (drie)De bovenste computer kan het door de gebruiker ingestelde apparaatnummer oproepen en op elk moment het toneel van elk instrument oproepen.en kan worden gebruikt voor het instellen van interne parameters van het instrument. Uitgerust met gegevensverzamelaar en industriële besturingssoftware, kan het onlinecommunicatie realiseren tussen meerdere instrumenten en een of meer microcomputers. |
| Gebruiksomgeving |
• Omgevingstemperatuur 0°C
• Relatieve luchtvochtigheid ≤ 85 RH
• Vermijd krachtige corrosieve gassen
|
| Stroomvoorziening |
Normaal type:
• Een C 220 V + 10 - 15 % (50 Hz ± 2 Hz lineaire energiebron)
Speciaal type:
• A C 90 ~ 260 V - schakelaarvermogen
• D C 24 V ± 2 V- - uitschakelvoeding
|
| Energieverbruik |
• ≤ 5 W (A C 220 V lineaire voeding)
• ≤ 4 W (A C 90 V~265 V schakelaar)
• ≤ 4 W (D C 4 V stroomtoevoer)
|
| Gewicht |
420 g (AC220V lineaire voeding) |
Afmetingen
Afmeting van de dialopening (in mm)
- C80.T880 serie (horizontaal type)
- C40-serie (horizontaal type)
- serie C70 (horizontaal type)
- C10-serie (horizontaal type)
-S80.ST80-serie (verticaal)
- S40-serie (verticaal)
- C90-serie
Informatie over bestellingen
| Model |
Code |
Beschrijving |
| KID- |
|
|
|
|
|
|
|
|
|
|
|
| Uiterlijk |
C
S
|
|
|
|
|
|
|
|
|
|
Horizontale weergave (noot 1)
Verticaal weergevende instrument (noot 1)
|
| Afmetingen |
1
4
7
8
9
|
|
|
|
|
|
|
|
|
48 x 48 mm
96 x 48 mm (horizontaal) 48 x 96 mm (verticaal)
72 x 72 mm
160 x 80 mm (horizontaal) 80 x 160 mm ((verticaal)
96 x 96 mm
|
| Controle |
01
03
04
|
|
|
|
|
|
|
|
Meetscherm
Dubbele grenscontrole
Vier grensregelaars of vier grenswaarschuwingsoplossingen (noot 2)
|
| communicatiemethode |
|
|
|
|
|
|
|
Zie "Communicatiemethode" |
| Output |
|
|
|
|
|
|
Zie "Methode van instrumentenuitvoer" |
| Invoer |
|
|
|
|
|
Zie "Input Type Selection Code" |
| Eerste alarmmethode |
N
H
L
|
|
|
|
Geen alarm (kan worden weggelaten)
Hoogste grensregeling / alarm (vier grensregeling / alarm 2H, aantekening 2)
Ondergrensregeling / alarm (vier grensregeling / alarm 2L, noot 2)
|
| Tweede alarmmethode |
N
H
L
|
|
|
Geen alarm (kan worden weggelaten)
Hoogste grensregeling / alarm (vier grensregeling / alarm 2H, aantekening 2)
Ondergrensregeling / alarm (vier grensregeling / alarm 2L, noot 2)
|
| Voederopbrengst |
P |
|
DC24V voedingsuitgang |
| Stroomvoorziening |
W
T
|
DC24V voedingsbron
AC90 ~ 265V stroomtoevoer (schakelstroomtoevoer)
AC220V-stroomvoorziening (lineaire stroomvoorziening kan worden weggelaten)
|
