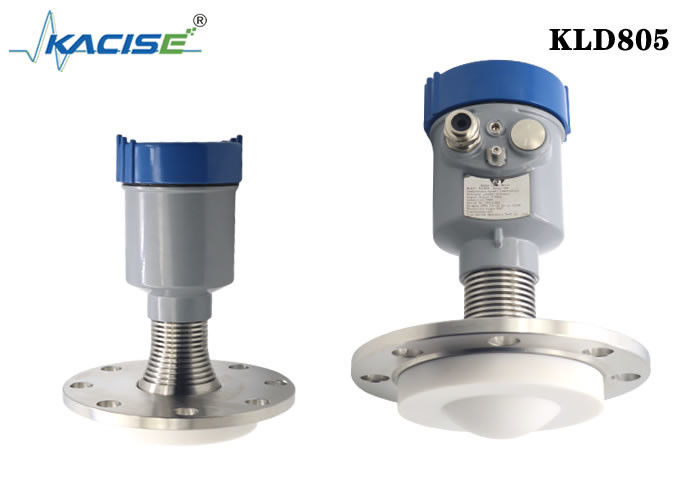

KLD805 80GHz-radarniveauzender voor sterk corrosieve vloeistof met ±1 mm nauwkeurigheid en FMCW-technologie

De KLD800-serie 80G-radarniveaumeter maakt gebruik van frequentiegemoduleerde continue golftechnologie (FMCW). De antenne zendt een hoogfrequent FM-radarsignaal uit en de frequentie van het radarsignaal neemt lineair toe. Het uitgezonden radarsignaal wordt door dezelfde antenne ontvangen nadat het door het meetmedium is gereflecteerd. Tegelijkertijd is het frequentieverschil tussen de verzonden signaalfrequentie en de ontvangen signaalfrequentie evenredig met de gemeten afstand. Het verzamelde frequentieverschilsignaal wordt onderworpen aan een snelle Fourier-transformatie (FFT) om het spectrum van de gereflecteerde echo te verkrijgen, en op basis hiervan wordt de afstand tot het te meten doel berekend.

• Millimetergolfradar, de meetnauwkeurigheid kan oplopen tot ± 2 mm en de minimale blinde zone voor metingen is 0,05 m.
• De kleinere antennegrootte voldoet aan de meting van meer werkomstandigheden.
• Een verscheidenheid aan lensantennes, kleinere lanceerhoeken, meer geconcentreerde energie, sterkere echosignalen en hogere betrouwbaarheid dan andere radarproducten onder dezelfde industriële en mijnbouwomstandigheden.
• Het heeft een sterkere penetratie en kan normaal worden gebruikt in geval van hechting en condensatie.
• Het dynamische signaalbereik is groter en de meting van media met een lage diëlektrische constante is stabieler.
• Meerdere meetmodi, radarrespons in snelle meetmodus.

KLD805

Medium: sterk bijtende vloeistof, stoom, schuim, hoge temperatuur. en hoge druk Meetbereik: 0,1 m~10/20/30/60/100 m Procesaansluiting: flens ≥ DN80 Procestemperatuur: -40~200℃ Procesdruk: -0,1~2,5 MPa Antennegrootte: 76 mm lensantenne (afhankelijk van flensgrootte) Antennemateriaal: PTFE/algemene vulling Nauwkeurigheid: ±1 mm Beschermingsklasse: IP67 Middenfrequentie: 80GHz Lanceerhoek: 3° Voeding: tweedraads /DC24V vierdraads /DC12~24V Behuizing: aluminium / kunststof / roestvrij staal Signaaluitgang: tweedraads /4...20mA/HART-protocol vierdraads 4...20mA/RS485 Modbus

Bij flensinstallatie moet de minimale afstand tussen het instrument en de tankwand 200 mm zijn.

① referentievlak

② vatcentrum of symmetrieas

Vermijd bij het installeren van het instrument installatie boven de materiaalinlaat en probeer verschillende voorwerpen te vermijden die het signaal beïnvloeden, zoals roerpeddels, enz.

Onder extreem complexe werkomstandigheden kan het instrument normaal werken als er geen obstakel is in het gebied met een straal van 20 cm gecentreerd op het installatiepunt.

Installatie aansluitschema:

De maximale installatiespoelhoogte H max is afhankelijk van de installatiespoeldiameter D en de grootte van de productlanceerhoek.

Een te lange installatieverbinding heeft invloed op de radarprestaties.

Eenheid in mm:

Eenheid in mm:
