| Plaats van herkomst: | China |
| Merknaam: | Kacise |
| Modelnummer: | KLD801 |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Karton |
| Levertijd: | 5-8 het werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 100+ |
| Middel: | niet corrosieve vloeistof, | Het meten van waaier: | 0.05m~10/20/30/60/100m |
|---|---|---|---|
| Procesverbinding: | G1 ½ A/1 DRAAD VAN ½ NPT | Procestemperatuur: | -40~80℃ |
| Procesdruk: | -0.1~0.3 MPa | Antennegrootte: | 32mm lensantenne |
| Antennemateriaal: | PTFE | Nauwkeurigheid: | ±1mm |
| Beschermingsklasse: | IP67 | Centrumfrequentie: | 80GHz |
| Lanceringshoek: | 3° | Voeding: | DC24V/DC12~24V /AC220V |
| Omhulsel: | aluminium/plastiek/roestvrij staal | Signaaloutput: | 4… 20mA/HART protocol/RS485 Modbus |
| Hoog licht: | RS485 dubbele het Niveausensor van de Outputradar,De ononderbroken Sensor van het Radar Vloeibare Niveau,20mA waterspiegelsensor |
||

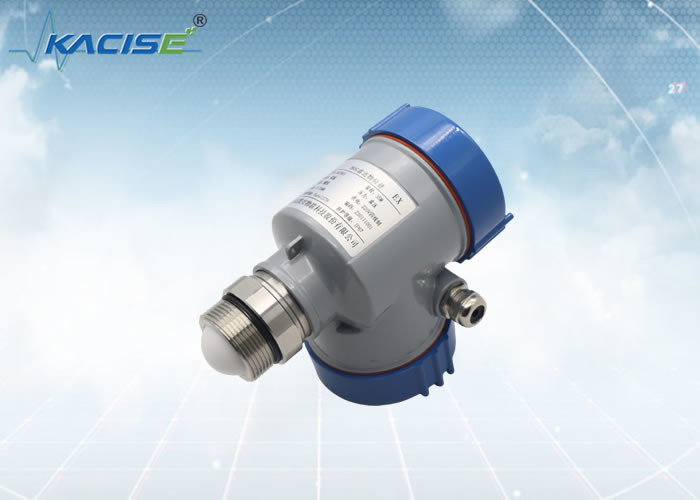

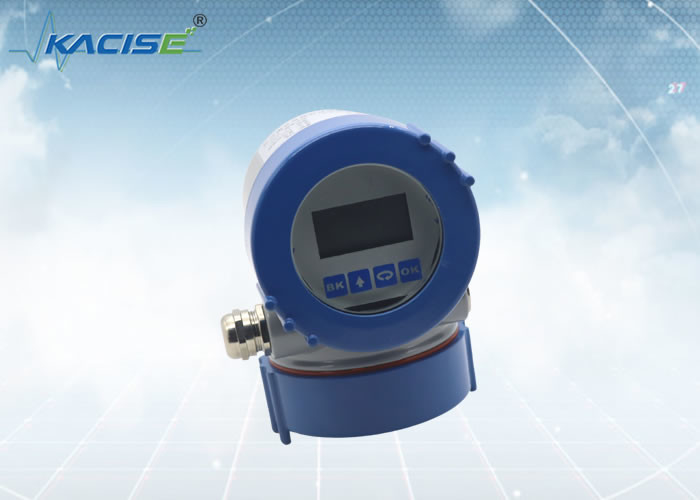

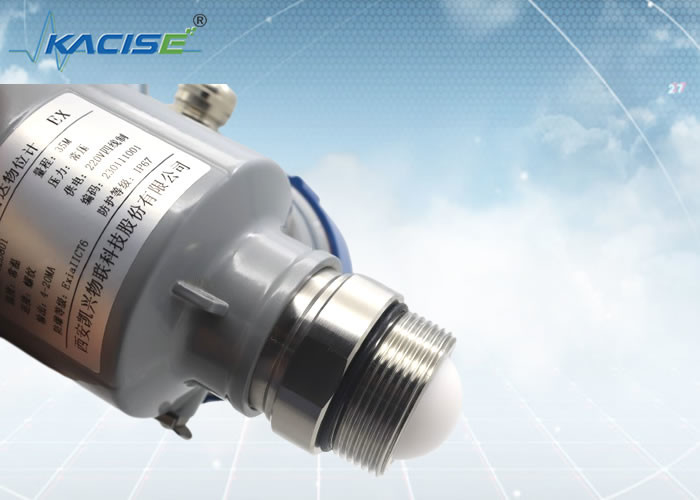

Van de de FMradar van KLD801 80G het Niveausensor
Inleiding
De sensor van het radarniveau voor het meten bij 80GHz-frequentie. De radarstralen hebben unieke concentrerende mogelijkheden. Vergeleken met de radar van 26G of 6G, heeft het de kenmerken van hogere frequentie, kortere golflengte, kleinere stralingshoek en meer geconcentreerde energie. Zelfs in schepen met ingebouwde delen zoals het verwarmen rollen of het bewegen apparaten, verstrekt de sensor betrouwbare meetresultaten, en de stortingen op de schip binnenmuren beïnvloeden niet de nauwkeurige meetresultaten.
Keurt de de radar vlakke maat van KLD801 80G frequentie gemoduleerde ononderbroken golf (FMCW) technologie goed. De antenne brengt een hoog-gestemd frequency-modulated radarsignaal over, dat lineair in frequentie stijgt. Het overgebrachte radarsignaal wordt ontvangen door dezelfde antenne na wordt nagedacht door het gemeten middel. Op hetzelfde ogenblik, is het frequentieverschil tussen de overgebrachte signaalfrequentie en de ontvangen signaalfrequentie evenredig aan de gemeten afstand. Het verzamelde signaal van het frequentieverschil wordt onderworpen aan de snelle transformatie van Fourier (FFT) om het spectrum van de weerspiegelde echo te verkrijgen, en de afstand aan het maan te meten doel wordt berekend gebaseerd op dit.
Eigenschap
Vergeleken met de radar van 26G of 6G, 80G-heeft de radar de kenmerken van hogere frequentie, kortere golflengte, kleinere stralingshoek en meer geconcentreerde energie. Gekoppeld aan de toepassing van FMCW-technologie, heeft het de volgende kenmerken:
|
KLD801
|
Middel: niet corrosieve vloeistof, Het meten van waaier: 0.05m~10/20/30/60/100m Procesverbinding: G1 ½ A/1 DRAAD VAN ½ NPT Procestemperatuur: -40~80℃ Procesdruk: -0.1~0.3 MPa Antennegrootte: 32mm lensantenne Antennemateriaal: PTFE Nauwkeurigheid: ±1mm Beschermingsklasse: IP67 Centrumfrequentie: 80GHz Lanceringshoek: 3° Voeding: Two-wire /DC24V Four-wire system/DC12~24V Four-wire system/AC220V Het insluiten: aluminium/plastiek/roestvrij staal Signaaloutput: two-wire /4...20mA/HART-protocol Four-wire systeem: 4… 20mA/RS485 Modbus |
Standaard de lijstgrafiek van draadafmetingen
Productdimensie
Eenheid in mm:
Installatiemethode
Draadinstallatie
Toepassing
