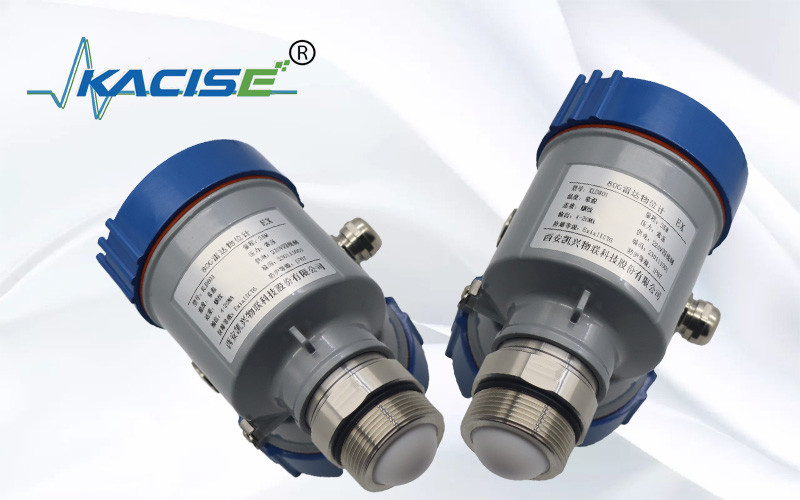

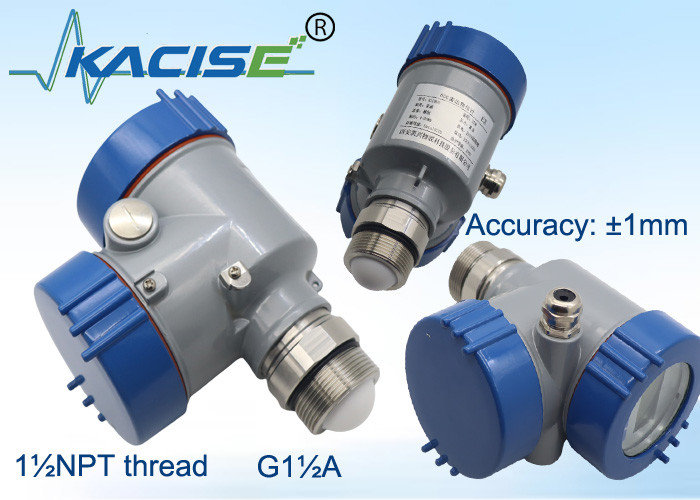

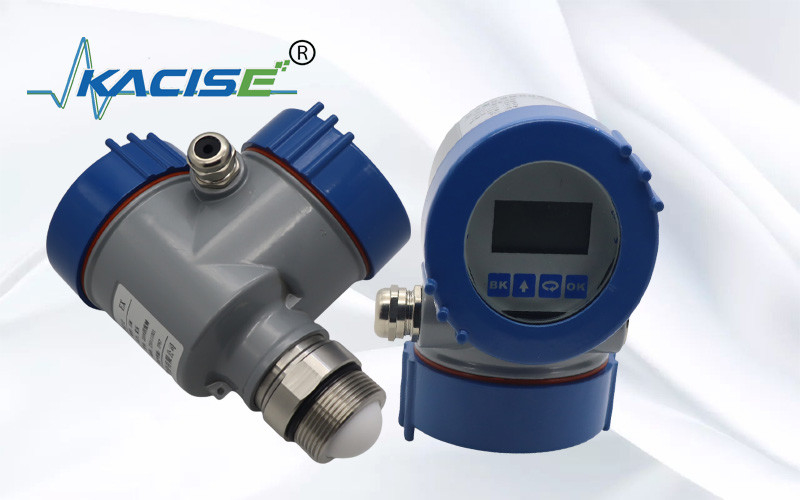

De Meter van het de Radarniveau van KLD801 15m 80G voor Juice Processing Plant

niet corrosieve meting 15m van het liquideniveau 80G-van het de Metersap van het Radarniveau de verwerkingsinstallatie


Keurt de de radar vlakke maat van KLD801 80G frequentie gemoduleerde ononderbroken golf (FMCW) technologie goed. De antenne zendt een signaal met hoge frekwentie van de FMradar, en de frequentie lineair uit van de verhogingen van het radarsignaal. Het overgebrachte radarsignaal wordt ontvangen door dezelfde antenne na wordt nagedacht door het gemeten middel. Tegelijkertijd, is het frequentieverschil tussen de overgebrachte signaalfrequentie en de ontvangen signaalfrequentie evenredig aan de gemeten afstand. Het verzamelde signaal van het frequentieverschil wordt onderworpen aan de snelle transformatie van Fourier (FFT) om het spectrum van de weerspiegelde echo te verkrijgen, en de afstand aan het te meten doel wordt berekend gebaseerd op dit.

1.Product afmeting




2. Het werk Principe

De smalle de microgolfimpuls van de radarantenne transmites die terug zal worden weerspiegeld wanneer het bereiken van de die oppervlakte van het middel dan opnieuw door het antennesysteem wordt getest en wordt ontvangen. De signalen zullen aan de elektrische kring worden overgebracht en dan zullen omgezet worden in niveausignalen. Aangezien de transmissiesnelheid van microgolf zo snel is, is de tijd voor de microgolftransmissie wordt gebruikt aan de oppervlakte van het terug getest en dan weerspiegelde middel bijna 0 die.


3. Technische Eigenschappen

⚫ De radar van de millimetergolf, de metingsnauwkeurigheid kan tot ±2mm bereiken, en de minimummetings blinde streek is 0.05m.
⚫ De kleinere antennegrootte stelt de meting van meer arbeidsvoorwaarden tevreden.
⚫ Een verscheidenheid van lensantennes, kleinere lanceringshoeken, concentreerden energie, meer sterkere echosignalen, en hogere betrouwbaarheid dan andere radarproducten in dezelfde industriële en mijnbouwomstandigheden.
⚫ Het heeft sterkere penetratie en kan normaal in het geval van adhesie en condensatie worden gebruikt.
⚫ De dynamische signaalwaaier is groter, en de meting van lage diëlektrische constantemedia is stabieler.
⚫ Veelvoudige metingswijzen, radarreactie in snelle metingswijze

4. Technische Beschrijving en ModelSelections

5. Installatievereisten
Wanneer het installeren van het instrument, vermijd installerend het boven de materiële inham, en probeer om diverse voorwerpen te vermijden die het signaal, zoals het bewegen van peddels, enz. beïnvloeden.


6. Elektroverbinding

Voeding
 (4~20) mA/HART (draad 2)
De voeding en het signaal van de outputstroom delen een twee-kern beschermde kabel. Gelieve te verwijzen naar de technische gegevens voor de specifieke waaier van het leveringsvoltage.

(4~20) mA (4 wire/6-draad)
De voeding moet afzonderlijk worden aangedreven, en een vier-kern beschermde kabel wordt gebruikt voor de voeding en het huidige signaal (het huidige signaal en de RS485-interface kunnen tegelijkertijd output zijn, en een zes-kern beschermde kabel wordt vereist voor gelijktijdige output).

RS485/Modbus
De voeding moet afzonderlijk worden aangedreven, en een vier-kern beschermde kabel wordt gebruikt voor voeding en digitaal signaal. (Het huidige signaal en de RS485-interface kunnen tegelijkertijd output zijn, en een zes-kern beschermde kabel wordt vereist voor gelijktijdige output).

7.Connection

8.Safety gids

Gelieve te nemen de vereisten van de lokale elektrische installatieverordeningen waar! Volg lokale verordeningen voor personeelsgezondheid en veiligheid. Alle verrichtingen op de elektrocomponenten van het instrument moeten door beroeps worden voltooid die formele opleiding hebben ontvangen. Gelieve te controleren het naambord van het instrument om ervoor te zorgen dat de productspecificatie aan uw vereisten voldoet. Gelieve te zorgen ervoor dat het voedingvoltage met de vereisten op het naambord van het instrument verenigbaar is.

9.Grade van Bescherming

Dit instrument voldoet volledig aan de vereisten van beschermingsklasse IP66/67, te verzekeren gelieve waterproofness van het kabel verzegelende hoofd. Zoals hieronder getoond:

Hoe te om ervoor te zorgen dat de installatie aan de vereisten van IP67 voldoet:
Zorg ervoor het verzegelende hoofd niet beschadigd is.
Zorg ervoor de kabel niet beschadigd is.
Gelieve te zorgen ervoor dat de gebruikte kabels aan de vereisten van de elektroverbindingsverordeningen voldoen.
Alvorens de elektrointerface in te gaan, buig neer de kabel om ervoor te zorgen dat het water niet in de huisvesting, zien zal stromen①
Gelieve te halen de kabelklier aan, zien②
Gelieve te stoppen de ongebruikte elektrointerface met een blinde stop, zien③

10.Sensor lineariteit

Stralingshoek
De stralingshoek is de stralingshoek waarbij de energiedichtheid van de radargolf de helft van zijn maximumwaarde (3dB-breedte) bereikt. De microgolven zenden signalen uit straalwaaier uit en kunnen door mengende voorwerpen worden weerspiegeld.





Groter de antennegrootte en kleiner de stralingshoek α, zullen de minder interferentieecho's worden geproduceerd.
Voor nauwkeurigere metingen, vermijd installerend om het even welke interne apparaten (zoals grensschakelaars, temperatuursensoren, basissen, vacuümringen, het verwarmen rollen, schotten, enz.) binnen de waaier van de signaalstraal.

KLD800 het reeksproduct toont
