Niet-contact FMCW-radarniveaumeter of 4 - 20mA-radarwatervatniveaumeter met een bereik van 0,1m ∼100m

1 mm nauwkeurigheid non-contact radar niveau zender OEM 4-20mA Radar Water Tank Level Gauge


KLD802 80G radar level gauge neemt frequentie gemoduleerde continue golf (FMCW) technologie. De antenne zendt een hoogfrequente FM radar signaal, en de frequentie van het radar signaal stijgt lineair.Het verzonden radarsignaal wordt door dezelfde antenne ontvangen nadat het door het meetmedium is gereflecteerd.het frequentiedifferentie tussen de frequentie van het verzonden signaal en de frequentie van het ontvangen signaal is evenredig met de gemeten afstandHet verzamelde signaal met frequentiedifferentie wordt onderworpen aan een snelle Fouriertransformatie (FFT) om het spectrum van de gereflecteerde echo te verkrijgen.en de afstand tot het te meten doel wordt berekend op basis van dit.

1.De productdimensie



2Werkingsbeginsel

De radarantenne zendt een smalle microgolfpuls uit die wordt gereflecteerd wanneer deze het oppervlak van het geteste medium bereikt en vervolgens opnieuw door het antennesysteem wordt ontvangen.De signalen worden naar het elektrische circuit verzonden en vervolgens omgezet in niveausignalen.Aangezien de transmissiesnelheid van de magnetron zo snel is, is de tijd die nodig is voor de transmissiesnelheid van de magnetron tot aan het oppervlak van het geteste medium en vervolgens terug naar de oppervlakte is bijna nul.

- Ik weet het niet.
3. Technische kenmerken

¢ Millimetergolf radar, de meetnauwkeurigheid kan tot ±2 mm bereiken en de minimale meetblinde zone is 0,05 m.
De kleinere antenne voldoet aan de meting van meer werkomstandigheden.
- Een verscheidenheid aan lensantennes, kleinere lanceerhoeken, meer geconcentreerde energie, sterkere echosignalen en een hogere betrouwbaarheid dan andere radarproducten onder dezelfde industriële en mijnbouwomstandigheden.
Het heeft een sterkere penetratie en kan normaal worden gebruikt bij hechting en condensatie.
¢ Het dynamische signaalbereik is groter en de meting van lage dielectrische constante media is stabieler.
¢ Meerdere meetmodi, radarrespons in snelle meetmodus

4. Technische specificatie en modelkeuze

5. Installatievereisten

Bij de installatie van het instrument moet worden vermeden dat het boven de inlaat van het materiaal wordt geplaatst en moet worden geprobeerd verschillende voorwerpen te vermijden die het signaal beïnvloeden, zoals roeren van roeiers, enz.


6Elektrische aansluiting

Stroomvoorziening
(4 ¢ 20) mA/HART ((2 draad)
De stroomvoorziening en het uitgangsstroomsignaal delen een afgeschermde kabel met twee kernen.

(4 ¢ 20) mA ((4 draad/6 draad)
De stroomvoorziening moet apart worden aangedreven.en een vier-kern afgeschermde kabel wordt gebruikt voor de stroomvoorziening en het stroomsignaal (het stroomsignaal en de RS485-interface kunnen tegelijkertijd worden uitgebracht, en voor gelijktijdige uitgang is een zeskern afgeschermde kabel vereist).

RS485/Modbus
De stroomvoorziening moet afzonderlijk worden aangedreven, en een vierkern afgeschermde kabel wordt gebruikt voor stroomvoorziening en digitaal signaal.,en voor gelijktijdige uitgang is een zeskern afgeschermde kabel vereist).

7- Verbinding.

8.Veiligheidsgids

Gelieve de voorschriften van de plaatselijke voorschriften voor elektrische installaties na te leven.Alle werkzaamheden aan de elektrische onderdelen van het instrument moeten worden uitgevoerd door vakmensen die een formele opleiding hebben gevolgd.. Controleer op het etiket van het apparaat of de productspecificatie aan uw eisen voldoet.Zorg ervoor dat de spanning van de voedingsvoorziening in overeenstemming is met de voorschriften van het instrument.

9Beschermingsgraad

Dit apparaat voldoet volledig aan de eisen van de beschermingsklasse IP66/67, zorg er dan voor dat de kabelverzegelkop waterdicht is.

Hoe kan worden gewaarborgd dat de installatie voldoet aan de eisen van IP67:
Zorg ervoor dat de afdichtingskop niet beschadigd is.
Zorg dat de kabel niet beschadigd is.
Zorg ervoor dat de gebruikte kabels voldoen aan de voorschriften voor elektrische aansluitingen.
Voordat u de elektrische interface binnengaat, buigt u de kabel naar beneden om ervoor te zorgen dat er geen water in de behuizing stroomt, zie 1
Alsjeblieft trek de kabelklier aan, zie 2
Sluit de ongebruikte elektrische aansluiting aan met een blinde stekker, zie 3

10.Sensor lineariteit

Straalhoek
De straalhoek is de straalhoek waarbij de energiedichtheid van de radargolf de helft van haar maximale waarde (3 dB breedte) bereikt.Mikrogolven zenden signalen uit buiten het straalbereik en kunnen worden gereflecteerd door interfererende voorwerpen.


Hoe groter de antenne en hoe kleiner de straalhoek α, hoe minder interferentie-echo's worden gegenereerd.
Voor nauwkeurigere metingen moet worden vermeden om interne apparaten te installeren (zoals grensschakelaars, temperatuursensoren, bases, vacuümringen, verwarmingsspellen, baffels, enz.).) binnen het bereik van de signaalstraal.

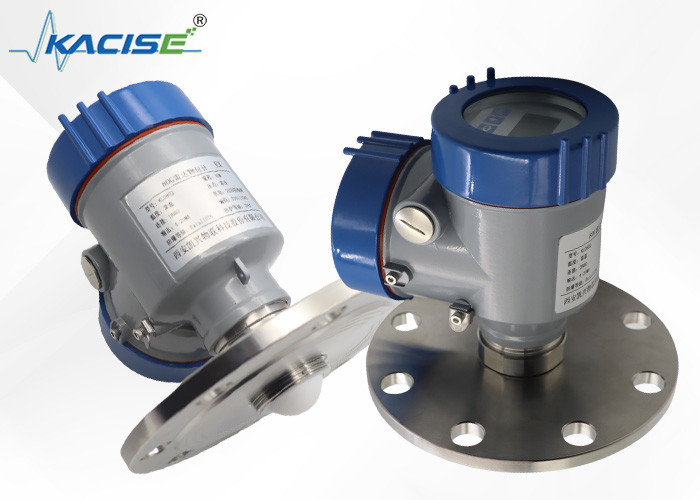

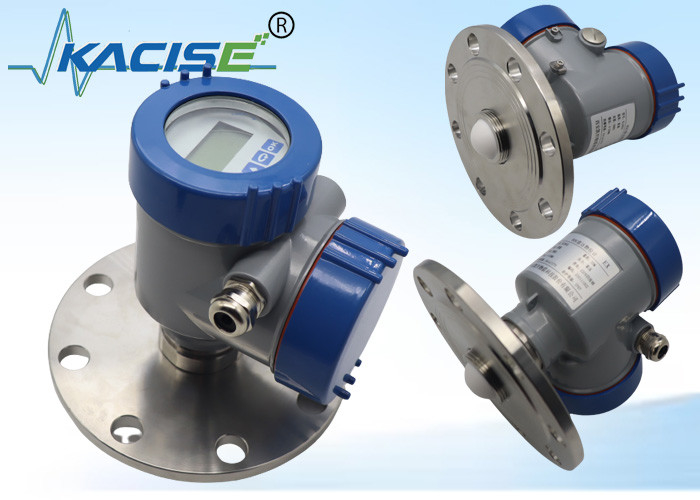

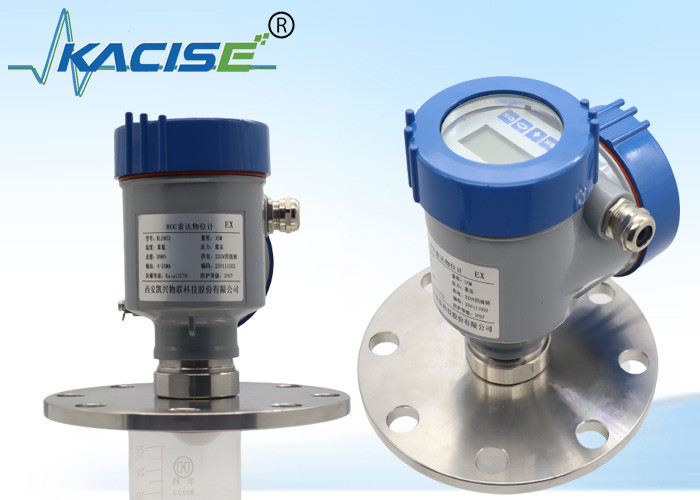

Productshow van de KLD800-serie
