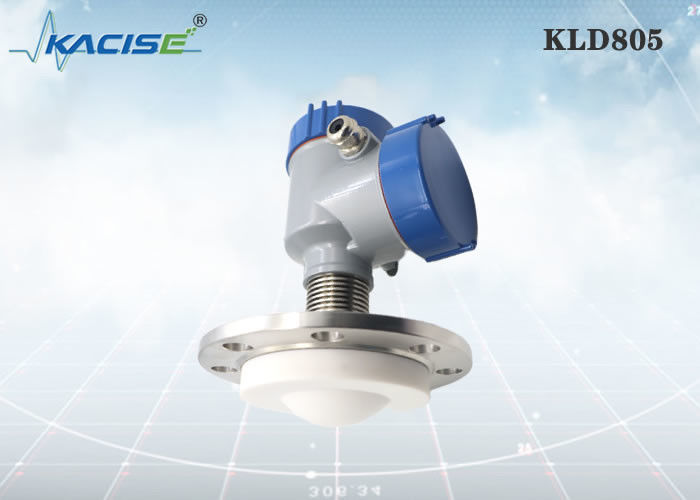

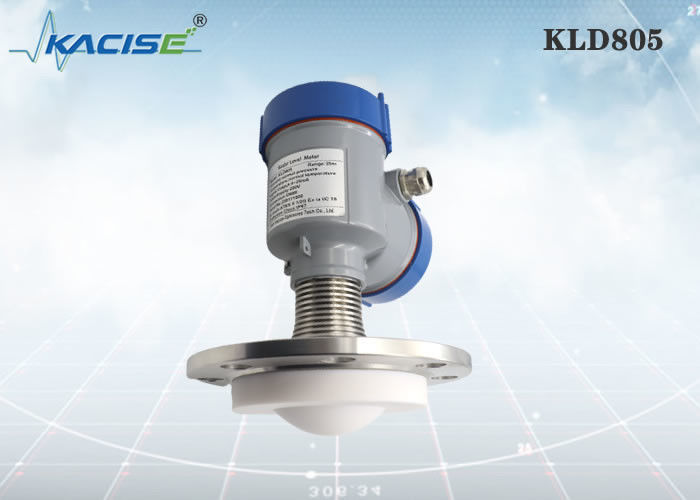

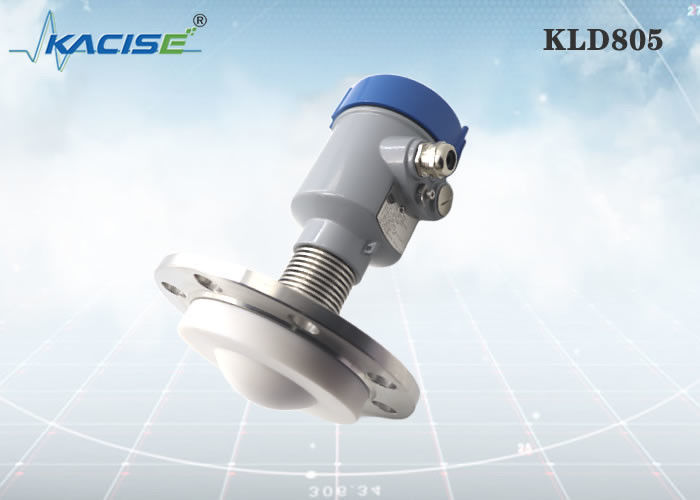

KLD805 80GHz radarniveausensor met LCD-foutopsporing en PTFE-antenne voor meting van corrosieve vloeistoffen

Communicatie en inbedrijfstelling

• USB naar RS485 seriële poortkabel (vierdraadssysteem);
• USB naar TTL seriële poortkabel (tweedraads systeem);
• USB naar Hart-modem (tweedraads systeem) voor communicatie.
• Door de Bluetooth-foutopsporing van mobiele telefoons is foutopsporing ter plaatse veiliger en handiger.
• 4G-netwerk, foutopsporing op afstand via externe module.

• Gebaseerd op de zelf ontwikkelde CMOS millimetergolf RF-chip, kan het een compactere RF-architectuur, een hogere signaal-ruisverhouding en een kleiner blind gebied bereiken.
• Dankzij de werkbandbreedte van 5 GHz heeft het product een hogere meetresolutie en meetnauwkeurigheid.
• De smalste antennebundelhoek van 3 °, de interferentie in de installatieomgeving heeft minder impact op het instrument en de installatie is handiger.
• Met een kortere golflengte en betere reflectie-eigenschappen op het vaste oppervlak is het niet nodig om een ​​universele flens te gebruiken om te richten.
• Ondersteun foutopsporing en upgrades op afstand, verkort de wachttijd en verbeter de werkefficiëntie.
• Ondersteuning van Bluetooth-foutopsporing van mobiele telefoons, handig voor onderhoud ter plaatse

KLD805

Medium: sterk bijtende vloeistof, stoom, schuim, hoge temperatuur. en hoge druk Meetbereik: 0,1 m~10/20/30/60/100 m Procesaansluiting: flens ≥ DN80 Procestemperatuur: -40~200℃ Procesdruk: -0,1~2,5 MPa Antennegrootte: 76 mm lensantenne (afhankelijk van flensgrootte) Antennemateriaal: PTFE/algemene vulling Nauwkeurigheid: ±1 mm Beschermingsklasse: IP67 Middenfrequentie: 80GHz Lanceerhoek: 3° Voeding: tweedraads /DC24V vierdraads /DC12~24V vierdraads /AC220V Behuizing: aluminium / kunststof / roestvrij staal Signaaluitgang: tweedraads /4...20mA/HART-protocol vierdraads 4...20mA/RS485 Modbus

Bij flensinstallatie moet de minimale afstand tussen het instrument en de tankwand 200 mm zijn.

1. referentievlak
2. vatcentrum of symmetrieas

Vermijd bij het installeren van het instrument installatie boven de materiaalinlaat en probeer verschillende voorwerpen te vermijden die het signaal beïnvloeden, zoals roerpeddels, enz.

Onder extreem complexe werkomstandigheden kan het instrument normaal werken als er geen obstakel is in het gebied met een straal van 20 cm gecentreerd op het installatiepunt.

De maximale installatiespoelhoogte H max is afhankelijk van de installatiespoeldiameter D en de grootte van de productlanceerhoek.

Een te lange installatieverbinding heeft invloed op de radarprestaties.

Eenheid in mm:

Xi'an Kacise Optronics Tech Co., Ltd beschouwt zichzelf als een leverancier en fabrikant van oplossingen. Wij bieden maximale flexibiliteit en een kostengeoptimaliseerd aanbod voor onze OEM-klanten.

• Het assortiment omvat een aangepaste shell-versie/kleur, draadtype (G-Thread/NPT Thread), aangepaste software, prints, handleiding en catalogus.
• Als u geïnteresseerd bent om aan uw zijde te installeren, is Radar Module zeker beschikbaar.
