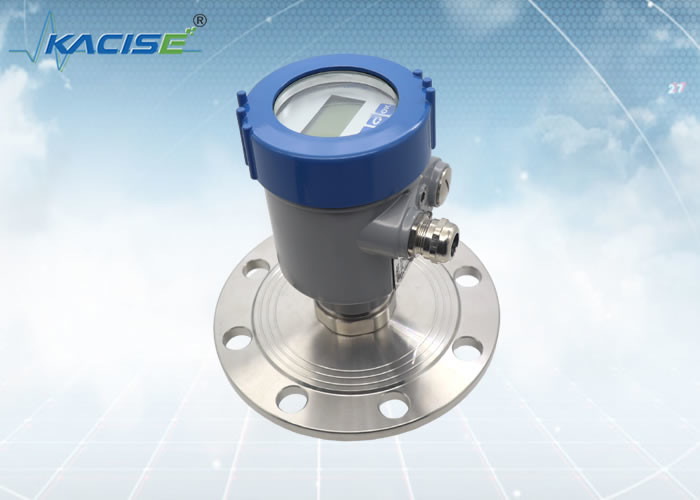

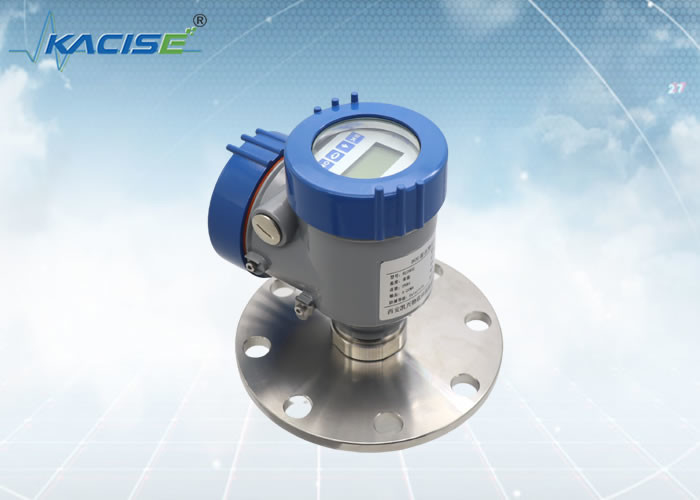

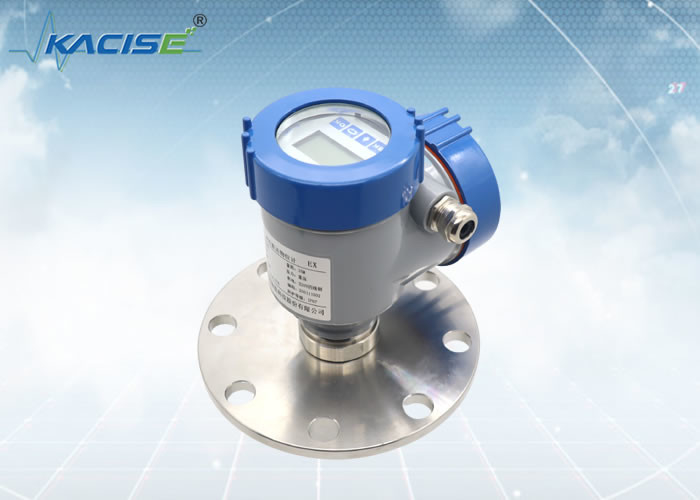

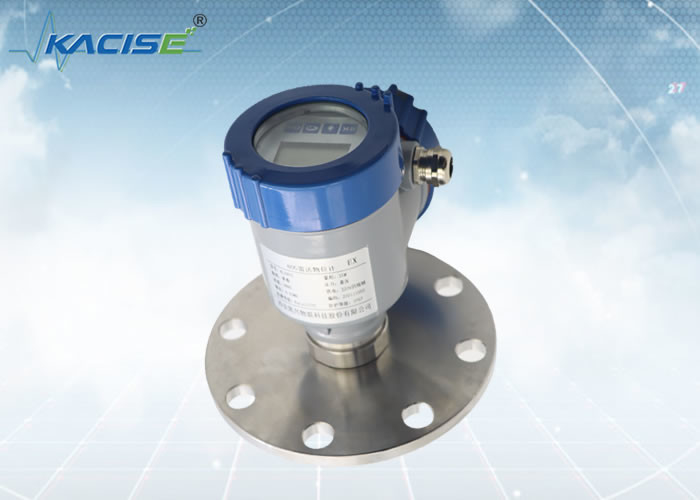

Van de de FMradar van KLD802 80G het Niveausensor
Inleiding
De voordelen om het HERTprotocol te kiezen omvatten hoofdzakelijk; digitaal vermogen, analoog vermogen, beschikbaarheid & interoperabiliteit. Dit protocol kan ook met verschillende apparaten en sensoren worden gebruikt. Worden de HERT protocol-based apparaten uitgebreid goedgekeurd in de industrieën.
Mededeling en het opdragen
Het instrument kan door LCD op plaats worden gezuiverd, en de facultatieve hogere computersoftware kan ook op PC worden gezuiverd. De communicatie tussen het instrument en PC wordt uitgevoerd door de volgende manieren:
1. USB aan RS485-seriële poortkabel (four-wire systeem);
2. USB aan TTL-seriële poortkabel (two-wire systeem);
3. USB aan hert-Modem (two-wire systeem) voor mededeling.
4. Door Bluetooth-het zuiveren van mobiele telefoons, is zuiveren het ter plaatse veiliger en geschikter.
5. 4G netwerk, het verre zuiveren door verre module.
Eigenschap
· Metingsnauwkeurigheid
De metingsnauwkeurigheid van de meter van het de radarniveau van de terahertz frequency-modulated ononderbroken golf is ±1mm. Betrouwbare en high-precision meting. Het vermindert werkelijk de werkbelasting van gebiedsexploitanten.
·Gevoeligheid
Het heeft regelbare gevoeligheid drie. Wanneer de hoge gevoeligheid wordt geselecteerd, is de tijd van de radarreactie minder dan 1S.
|
KLD802
|
Middel: niet corrosieve vloeibare, lichtjes corrosieve vloeistof
Het meten van waaier: 0.1m~10/20/30/60/100m
Procesverbinding: flens ≥ DN80
Procestemperatuur: -40~110℃
Procesdruk: -0.1~1.6MPa
Antennegrootte: 32mm lensantenne
Antennemateriaal: PTFE
Nauwkeurigheid: ±1mm (waaier onder 35m)
±5mm (waaier tussen 35m en 100m)
Beschermingsklasse: IP67
Centrumfrequentie: 80GHz
Lanceringshoek: 3°
Voeding: two-wire /DC24V
four-wire /DC12 ~24V
four-wire /AC220V
Het insluiten: aluminium/sainless staal
Signaaloutput: two-wire /4...20mA/HART-protocol
four-wire/4… 20mA/RS485 Modbus
|
Installatie
1.Flange installatie
Wanneer het gebruiken van flensinstallatie, zouden de minimumafstand tussen het instrument en de tankmuur 200mm moeten zijn.
①gegevensvliegtuig
②schipcentrum of as van symmetrie
2.Hoisting installatie
Installatievereisten
Wanneer het installeren van het instrument, vermijd installerend het boven de materiële inham, en probeer om diverse voorwerpen te vermijden die het signaal, zoals het bewegen van peddels, enz. beïnvloeden.
Onder uiterst complexe arbeidsvoorwaarden, kan het instrument normaal werken als er geen die hindernis op het gebied met een straal van 20cm op het installatiepunt is wordt gericht.
Het diagram van de installatieverbinding:
De maximum maximum hoogte H van de installatiespoel hangt van de diameter D van de installatiespoel en de grootte van de hoek van de productlancering af.
De te lange installatieverbinding zal de radarprestaties beïnvloeden.
Afmetingen
Omhulselafmeting
Eenheid in mm:
Productie:
Co. van de Opto-elektronicatechnologie van Xi'ankacise, Ltd beschouwt zich als een een oplossingsleverancier en fabrikant. Wij bieden maximale flexibiliteit en een kosten-geoptimaliseerde aanbieding voor onze OEM klanten aan.
Wat wij konden verstrekken:
De waaier omvat aangepaste shell versie/kleur, draadtype (Draad g-Thread/NPT), Aangepaste Software, drukken, handboek en catalogus. Als u in het installeren aan uw kant geinteresseerd bent, is de Radarmodule zonder twijfel beschikbaar.
