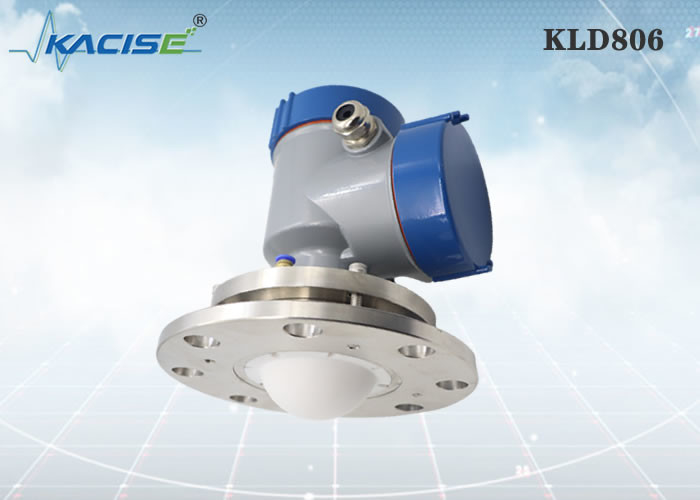

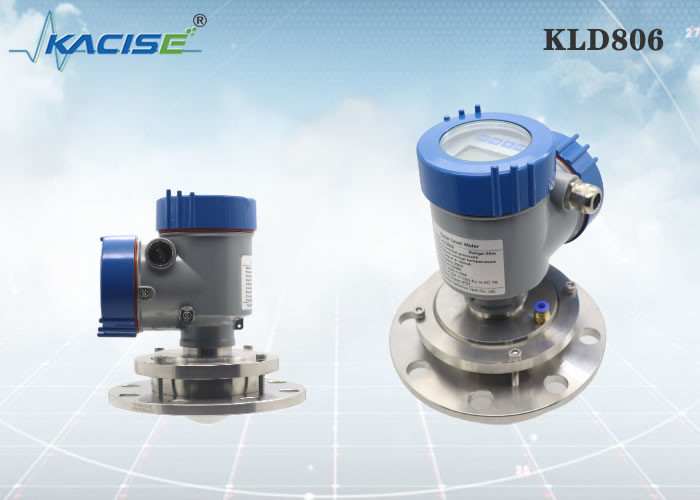

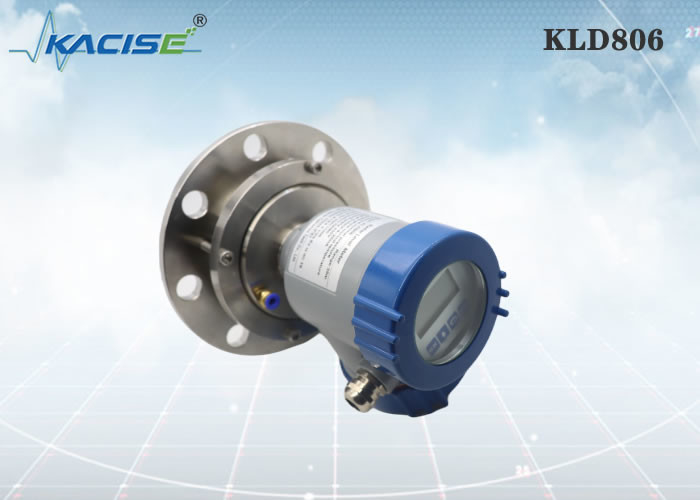

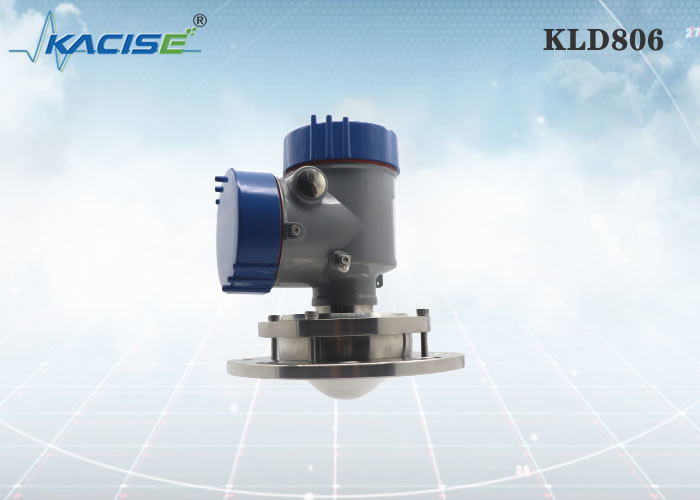

Name: KLD806 Bean Radar Level Sensor With-Flensinstallatie en Kleine Stralingshoek
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD806
Price: 1,000.00 USD
Availability: InStock

Thuis > producten > Vloeistofniveaumeter >

KLD806 Bean Radar Level Sensor With-Flensinstallatie en Kleine Stralingshoek

De Sensor van het de Radarniveau van de flensinstallatie

Bean Radar Level Sensor

80GHz vloeibare Radarzender

Plaats van herkomst:

China

Merknaam:

KACISE

Certificering:

Modelnummer:

KLD806

Document:

KLD800 Series Radar Level S...v1.pdf

Neem contact met ons op

Vraag een offerte

KLD806 Bean Radar Level Sensor With-Flensinstallatie en Kleine Stralingshoek

Productgegevens

Gemiddeld:

vast lichaam, opslagcontainer, procescontainer, sterke stoftoepassing

Meetbereik:

0.3m~10/20/30/60/100m

Procesverbinding:

flens ≥ DN100

Procestemperatuur:

-40~110℃

Procesdruk:

-0.1~0.3MPa

Antennegrootte:

76mm lensantenne (facultatieve zuivering)

Antennemateriaal:

PTFE

Precisiteit:

±5mm

Beschermingsklasse:

IP67

Centrale frequentie:

80 GHz

Starthoek:

3°

Stroomvoorziening:

DC24V/DC12~24V /AC220V

Hoesjes:

aluminium/plastiek/roestvrij staal

Signaaluitgang:

4… 20mA/HART protocol/RS485 Modbus

Markeren:

De Sensor van het de Radarniveau van de flensinstallatie

Bean Radar Level Sensor

80GHz vloeibare Radarzender

Betaling en verzendvoorwaarden

Min. bestelaantal

Verpakking Details

Karton

Levertijd

5-8 het werkdagen

Betalingscondities

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Levering vermogen

100+

Verwante producten

Video

KDI-serie Display Controller die multi-machine communicatie ondersteunt

Vind de beste prijs

Video

KDI-serie Display Controller met open interface voor het instellen van interne parameters, hoge nauwkeurigheid en resolutie van 0,1

Vind de beste prijs

Video

Precieze KDI-series meting display controller met meerdere index input switching en temperatuur compensatie

Vind de beste prijs

Video

KDI-serie lichtkolom display controller met digitale en analoge meting

Vind de beste prijs

Neem contact met ons op

86--17719566736

Contact opnemen

Productbeschrijving

KLD806 Bean Radar Level Sensor met flenshang en kleine straalhoek

Inleiding

Straalhoek

De straalhoek is de straalhoek waarbij de energiedichtheid van de radargolf de helft van haar maximale waarde (3 dB breedte) bereikt.Mikrogolven zenden signalen uit buiten het straalbereik en kunnen worden gereflecteerd door interfererende voorwerpen.

Hoe groter de antenne en hoe kleiner de straalhoek α, hoe minder interferentie-echo's worden gegenereerd.

Voor nauwkeurigere metingen moet worden vermeden om interne apparaten te installeren (zoals grensschakelaars, temperatuursensoren, bases, vacuümringen, verwarmingsspellen, deflectoren, enz.).) binnen het bereik van de signaalstraal.

Kenmerken

Hoge frequentie 80GHz, meer focus
Eén type PTFE-antenne, geen kabel, staaf of drop structuur.
Geschikt voor lange/hoge/smale toepassingen
Niet beïnvloed door temperatuurveranderingen, stof of dampen
Dielectrische constante > 2 wordt aanbevolen
Ondersteuning van OEM-service voor kleine partijen- Ik weet het niet.

KLD806

KLD806 Bean Radar Level Sensor With-Flensinstallatie en Kleine Stralingshoek 0

Medium: vaste stof, opslagcontainer, procescontainer,

aanbrengen van sterk stof

Metingsbereik: 0,3 m~10/20/30/60/100 m

Procesverbinding: flens ≥ DN100

Procestemperatuur: -40 ∼110°C

Verwerkingsdruk: -0,1 ∼0,3 MPa

Antenna-grootte: 76 mm lens-antenna (optioneel)

Materiaal van de antenne: PTFE

Genauigheid: ±5 mm

Beschermingsklasse: IP67

Centrale frequentie: 80 GHz

Starthoek: 3°

Stroomvoorziening: twee draden /DC24V

met vier draden /DC12~24V

vierdraad /AC220V

Hoes: aluminium/plastic/roestvrij staal

Signaluitgang: twee-draad /4...20mA/HART-protocol

vierdraad 4...20mA/ RS485 Modbus

Afmetingen

Installatie

1Installatie van flenzen

Bij het gebruik van de flenstinstallatie moet de minimale afstand tussen het instrument en de tankwand 200 mm bedragen.

① datumvlak

② het midden van het vat of de symmetrieas

2.Hefinstallatie

Installatievereisten

Bij de installatie van het instrument moet worden vermeden dat het boven de inlaat van het materiaal wordt geplaatst en moet worden geprobeerd verschillende voorwerpen te vermijden die het signaal beïnvloeden, zoals roeren van roeiers, enz.

KLD806 Bean Radar Level Sensor With-Flensinstallatie en Kleine Stralingshoek 7

Onder uiterst complexe werkomstandigheden kan het instrument normaal werken als er geen obstakel is in het gebied met een straal van 20 cm rond het installatiepunt.

KLD806 Bean Radar Level Sensor With-Flensinstallatie en Kleine Stralingshoek 10

Installatieverbindingsdiagram:

De maximale hoogte van de installatiespoel H max is afhankelijk van de diameter van de installatiespoel D en de grootte van de starthoek van het product.

Te lange installatie verbinding zal de radar prestaties beïnvloeden.

KLD806 Bean Radar Level Sensor With-Flensinstallatie en Kleine Stralingshoek 11

Afmetingen

Afmeting van de behuizing
Eenheid in mm:

KLD806 Bean Radar Level Sensor With-Flensinstallatie en Kleine Stralingshoek 12

Productie:

Xi'an Kacise Optronics Tech Co., Ltd beschouwt zichzelf als een oplossingsleverancier en fabrikant.
Wat we kunnen bieden:
Het assortiment omvat aangepaste shell versie/kleur, thread type ((G-Thread/NPT Thread), aangepaste software, prints, handleiding en catalogus.De radar module is zeker beschikbaar..
