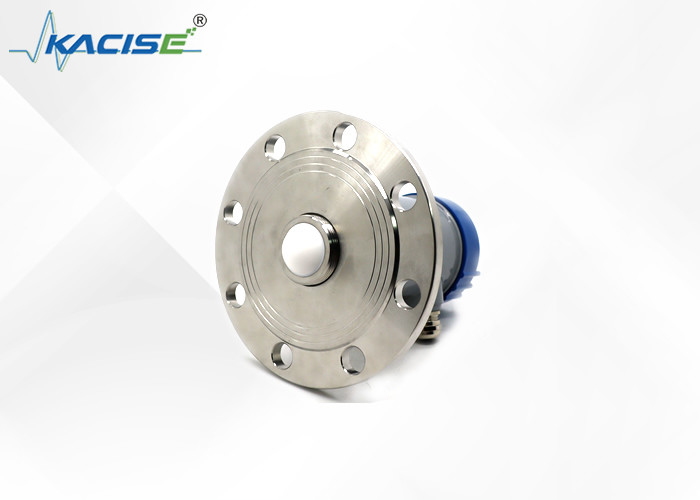

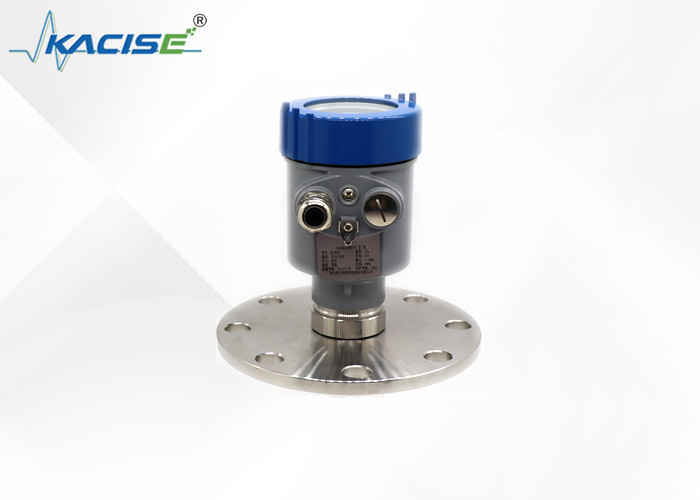

Name: KLD802 80G FMCW Compact Radar Liquid Level Transmitters voor rivierwatermonitoring, Centrumfrequentie 80GHz
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD802
Price: 1,000.00 USD
Availability: InStock

Thuis > producten > Vloeistofniveaumeter >

KLD802 80G FMCW Compact Radar Liquid Level Transmitters voor rivierwatermonitoring, Centrumfrequentie 80GHz

De radar vult Niveauzenders

Zender van het de Radarniveau van FMCW de Compacte

Van het de Radarniveau van het rivierwater Meter 30mm

Place of Origin:

CHINA

Merknaam:

KACISE

Certificering:

Modelnummer:

KLD802

Document:

KLD800 Series Radar Level S...v1.pdf

Neem contact met ons op

Vraag een offerte

Productgegevens

Gemiddeld:

niet corrosieve vloeibare, lichtjes corrosieve vloeistof

Meetbereik:

0.1m~10/20/30/60/100m

Procesverbinding:

flens ≥ DN80

Procestemperatuur:

-40~110℃

Procesdruk:

-0.1~1.6MPa

Antennegrootte:

32mm lensantenne

Antennemateriaal:

PTFE/overall het vullen

Precisiteit:

±1mm/±5mm

Beschermingsklasse:

IP67

Centrale frequentie:

80 GHz

Starthoek:

3°

Stroomvoorziening:

DC24V/DC12~24V /AC220V

Hoesjes:

aluminium/plastiek/roestvrij staal

Signaaluitgang:

4… 20mA/HART protocol/RS485 Modbus

Markeren:

De radar vult Niveauzenders

Zender van het de Radarniveau van FMCW de Compacte

Van het de Radarniveau van het rivierwater Meter 30mm

Betaling en verzendvoorwaarden

Min. bestelaantal

Verpakking Details

Karton

Levertijd

5-8 het werkdagen

Betalingscondities

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Levering vermogen

100+

Verwante producten

Video

KDI-serie Display Controller die multi-machine communicatie ondersteunt

Vind de beste prijs

Video

KDI-serie Display Controller met open interface voor het instellen van interne parameters, hoge nauwkeurigheid en resolutie van 0,1

Vind de beste prijs

Video

Precieze KDI-series meting display controller met meerdere index input switching en temperatuur compensatie

Vind de beste prijs

Video

KDI-serie lichtkolom display controller met digitale en analoge meting

Vind de beste prijs

Neem contact met ons op

86--17719566736

Contact opnemen

Productbeschrijving

KLD802 80G FMCW Compact Radar Liquid Level Transmitters voor rivierwatermonitoring, Centrumfrequentie 80GHz

Inleiding

De KLD802 80G FMCW Compact Radar Liquid Level Transmitter is een essentieel hulpmiddel voor het monitoren van rivierwater.Het compacte ontwerp maakt het gemakkelijk te installeren en te bedienenHet meet en zendt gegevens effectief, waardoor de rivierwatervoorwaarden nauwkeurig kunnen worden beoordeeld en beheerd.

Kenmerken

Niet-contactmeting met FMCW-werkingsbeginsel;
De straalhoek is klein en het is gemakkelijker voor het instrument om interferentie van een mogelijk obstakel te vermijden;
De antenne van de radar is klein en gemakkelijk te installeren. De bovenste dode zone is kleiner en is beter geschikt voor de rivierwaterbewaking.

KLD802

Medium: niet-corrosieve vloeistof, licht corrosieve vloeistof
Metingsbereik: 0,1 m~10/20/30/60/100 m
Procesverbinding: flens ≥ DN80
Procestemperatuur: -40 ∼110°C
Verwerkingsdruk: -0,11,6 MPa
Grootte van de antenne: 32 mm lensantenne
Materiaal van de antenne: PTFE
Precisiteit: ±1 mm (bereik minder dan 35 m)
±5 mm (bereik tussen 35m en 100m)
Beschermingsklasse: IP67
Centrale frequentie: 80 GHz
Starthoek: 3°
Stroomvoorziening: twee draden /DC24V
met vier draden /DC12~24V
vierdraad /AC220V
Gehalte: aluminium/onroerend staal
Signaluitgang: twee-draad /4...20mA/HART protocol
vierdraad / 4...20mA/ RS485 Modbus

Installatie

1Installatie van flenzen

Bij het gebruik van de flenstinstallatie moet de minimale afstand tussen het instrument en de tankwand 200 mm bedragen.

① datumvlak

② het midden van het vat of de symmetrieas

2.Hefinstallatie

Installatievereisten

Bij de installatie van het instrument moet worden vermeden dat het boven de inlaat van het materiaal wordt geplaatst en moet worden geprobeerd verschillende voorwerpen te vermijden die het signaal beïnvloeden, zoals roeren van roeiers, enz.

KLD802 80G FMCW Compact Radar Liquid Level Transmitters voor rivierwatermonitoring, Centrumfrequentie 80GHz 5

Onder uiterst complexe werkomstandigheden kan het instrument normaal werken als er geen obstakel is in het gebied met een straal van 20 cm in het centrum van het installatiepunt.

KLD802 80G FMCW Compact Radar Liquid Level Transmitters voor rivierwatermonitoring, Centrumfrequentie 80GHz 8

Installatieverbindingsdiagram:

De maximale hoogte van de installatiespoel H max is afhankelijk van de diameter van de installatiespoel D en de grootte van de lanceerhoek van het product.

Te lange installatie verbinding zal de radar prestaties beïnvloeden.

KLD802 80G FMCW Compact Radar Liquid Level Transmitters voor rivierwatermonitoring, Centrumfrequentie 80GHz 9

Afmetingen

Afmeting van de behuizing
Eenheid in mm:

KLD802 80G FMCW Compact Radar Liquid Level Transmitters voor rivierwatermonitoring, Centrumfrequentie 80GHz 10

Productie:

Xi'an Kacise Optronics Tech Co., Ltd beschouwt zichzelf als een oplossingsleverancier en fabrikant.
Wat we kunnen bieden:
Het assortiment omvat aangepaste shell versie/kleur, thread type ((G-Thread/NPT Thread), aangepaste software, prints, handleiding en catalogus.De radar module is zeker beschikbaar..
