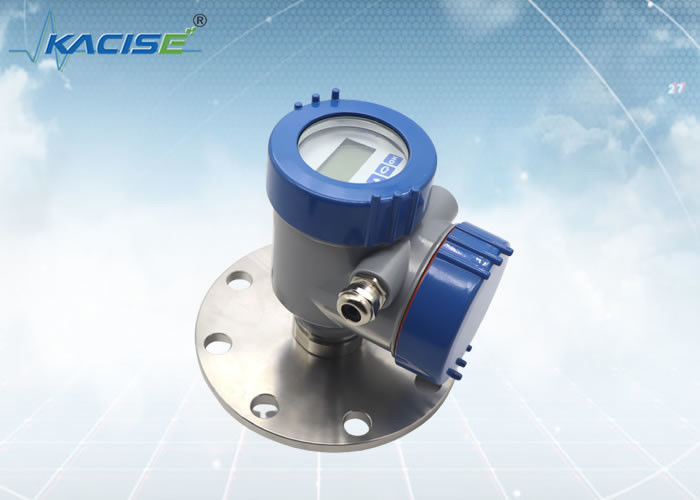

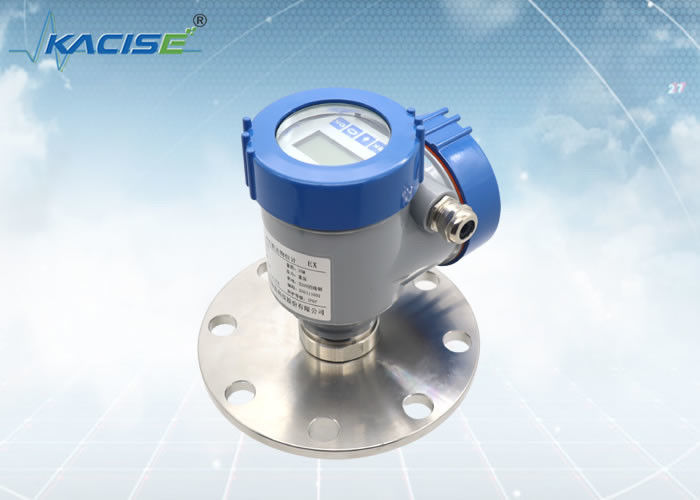

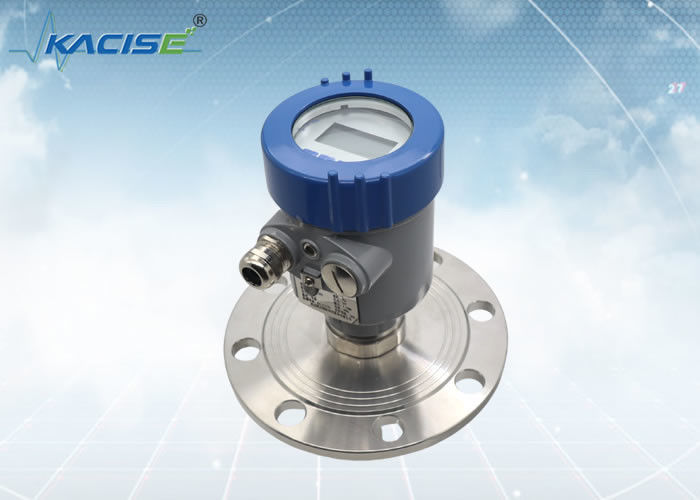

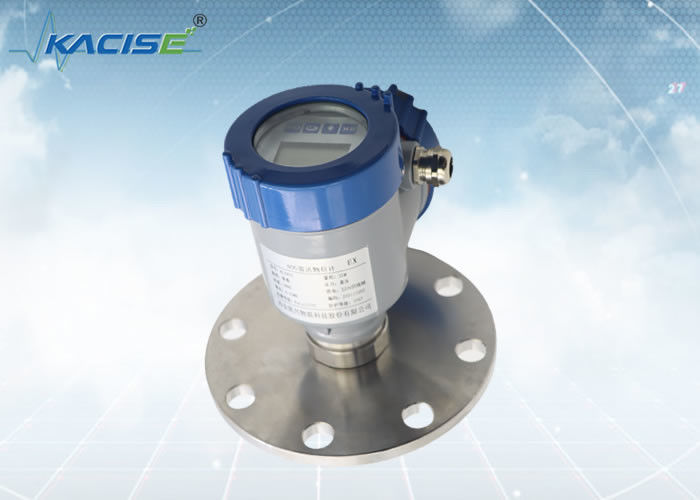

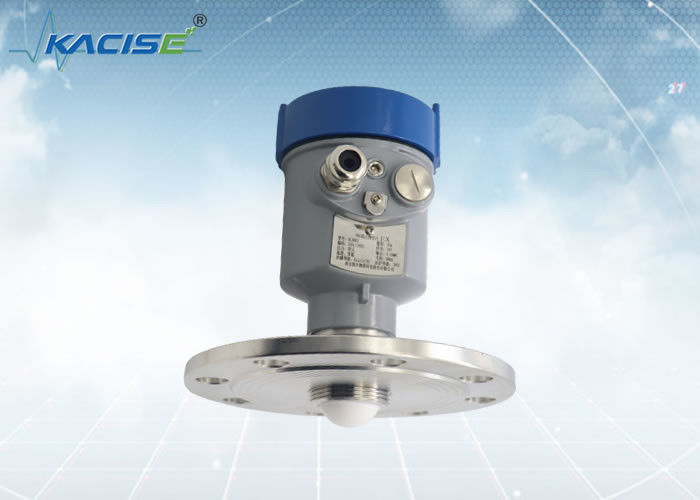

KLD802 PTFE Antenna 80 GHz Radar Level Sensor met 3° straalhoek voor nauwkeurige vloeistofmeting

Niveau in de scherpstelling
KLD802 werkt met een zendfrequentie van 80 GHz. Met een antenne van 80 mm resulteert dit in een straalhoek van slechts 3°.definitieve reflecties van het productoppervlakDit maakt de meting nauwkeuriger en betrouwbaarder.

Eerdere radarsensoren vereisten procesbevestigingen met een minimale grootte van 11⁄2 "om een adequate signaalfocus te bereiken.Om die reden was het vrijwel onmogelijk om radarsensoren te gebruiken op zeer kleine containers met hun typisch kleine bevestigingsstukken. KLD802 werkt met een transmissiefrequentie van 80 GHz. Dit komt overeen met een factor 3 in vergelijking met de tot nu toe gebruikte technologieën.het antennesysteem en de procesinstallatie kunnen overeenkomend kleinere afmetingen hebben.

• Niet-contactmeting met FMCW-werkingsbeginsel;
• De straalhoek is klein en het is gemakkelijker voor het instrument om interferentie van een mogelijk obstakel te vermijden;
• De antenne van de radar is klein en gemakkelijk te installeren. De bovenste dode zone is kleiner en is beter geschikt voor de rivierwaterbewaking.

Bij het gebruik van de flenstinstallatie moet de minimale afstand tussen het instrument en de tankwand 200 mm bedragen.

① datumvlak

② het midden van het vat of de symmetrieas

Bij het installeren van het instrument moet worden vermeden het boven de inlaat van het materiaal te plaatsen en proberen verschillende voorwerpen die het signaal beïnvloeden, zoals roeren van roeiers, enz. te vermijden.

Onder uiterst complexe werkomstandigheden kan het instrument normaal werken als er geen obstakel is in het gebied met een straal van 20 cm rond het installatiepunt.

De maximale hoogte van de installatiespoel H max is afhankelijk van de diameter van de installatiespoel D en de grootte van de starthoek van het product.

Te lange installatie verbinding zal de radar prestaties beïnvloeden.

Xi'an Kacise Optronics Tech Co., Ltd beschouwt zichzelf als een oplossingsleverancier en fabrikant.
Wat we kunnen bieden:
Het assortiment omvat aangepaste shell versie/kleur, thread type ((G-Thread/NPT Thread), aangepaste software, prints, handleiding en catalogus.De radar module is zeker beschikbaar..
