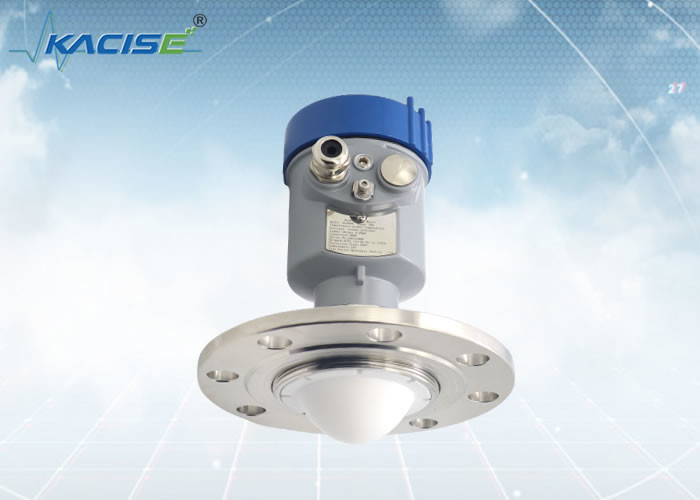

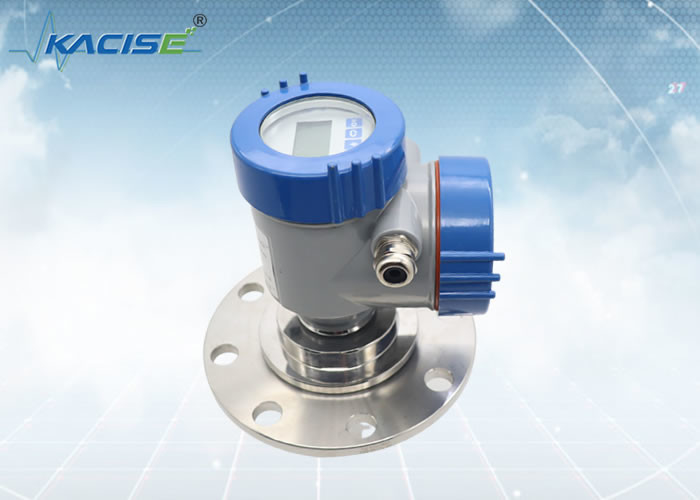

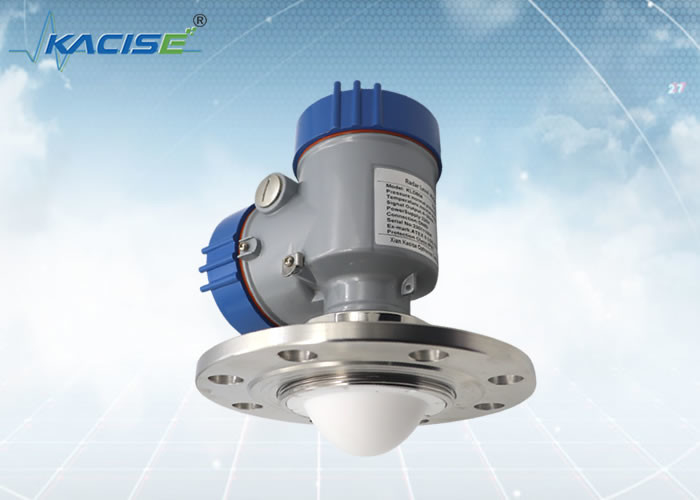

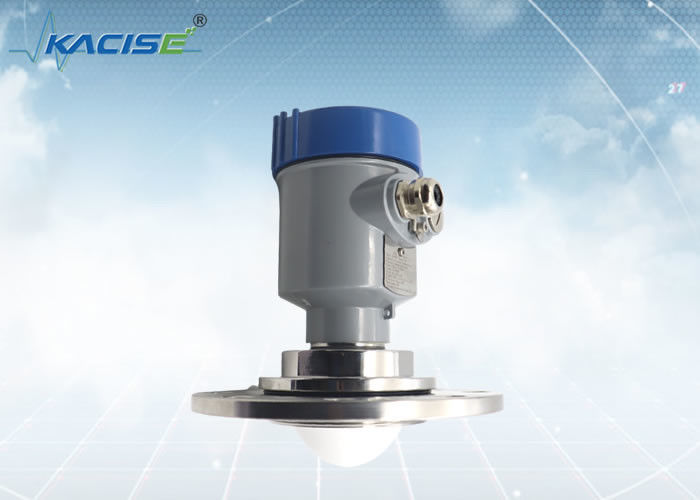

KLD804 intrinsiek Veilige Van een flens voorzien Opgezette de Zender Hogere Resolutie van het Radarniveau

Van de de FMradar van KLD804 80G het Niveausensor

Inleiding

Van de de frequentiemodulatie van KLD804 76-81GHz het product van de de golffmcw radar (ook genoemd de radar van de millimetergolf), het gebruikt een millimetergolfband met hoge frequentie, kan het kleinere doelstellingen ontdekken en het nauwkeurigere plaatsen bereiken dan microgolfradar met hogere resolutie en sterkere vertrouwelijkheid. Daarom heeft het belangrijke toepassingen in doelopsporing over lange afstand, sterk rook en stofmilieu, weergave over lange afstand, multi-spectral weergave, enz.

Eigenschap

(1) Gebaseerd op zelf-ontwikkelde millimeter-wave radiofrequentiespaander om een compactere radiofrequentiearchitectuur te bereiken;
(2) hogere signal-to-noise verhouding, bijna onaangetast door niveauschommelingen;
(3) de metingsnauwkeurigheid is millimeter-vlakke nauwkeurigheid (1mm), die voor metrologie-vlakke meting kan worden gebruikt;
(4) de metings dode hoek is klein (3cm), en het effect van het meten van het vloeibare niveau van kleine opslagtanks is beter;
(5) de stralingshoek kan 3° bereiken, en de energie is meer geconcentreerd, effectief vermijdend valse echointerferentie;
(6) het hoge frequentiesignaal, kan het niveau van middel met lage diëlektrische constante (ε≥1.5) effectief meten;
(7) sterke anti-interference, bijna onaangetast door stof, stoom, temperatuur en drukveranderingen;
(8) de antenne keurt PTFE-lens goed, die efficiënt anticorrosief en anti-hangt materiaal is;
(9) steun het verre zuiveren en verre verbetering, verminder wachttijd en verbeter het werkefficiency;
(10) het steunt het mobiele zuiveren van telefoonbluetooth, die voor het onderhoudswerk van personeel ter plaatse geschikt is.

Omhulselafmeting

Eenheid in mm:

Installatiemethode

Flensinstallatie

Wanneer het gebruiken van flensinstallatie, zouden de minimumafstand tussen het instrument en de tankmuur 200mm moeten zijn.

• gegevensvliegtuig
• schipcentrum of as van symmetrie

Het hijsen van Installatie

Nota: Gelieve te vermijden trilling, sterke elektromagnetische interferentie en ladingen tijdens installatie.

Verkeerde opstellingsmethode:
1. Online kaliberbepaling: het procesmateriaal ter plaatse moet productie tegenhouden;
2. Referentiepuntkaliberbepaling: volledig - schaal het plaatsen;
3. Hogere computerkaliberbepaling: 250Ω de weerstand, Hertconvertor, USB-interface wordt vereist.

Definitie van verre communicatie van 4G interface

• Communicatie interface: RS485 de communicatie interface en het protocol modbus-RTU worden gesteund.
• Fysieke interface: de standaard industriële interface van M20 wordt foutloos verbonden aan instrumentenmateriaal.
• Materiaal: 304 roestvrij staalshell met hoge weerstand, stofdicht en explosiebestendig
• Verre transmissie: de ingebouwde verre draadloze transmissie wordt foutloos verbonden aan het Feilian-wolkenplatform.
• Softwareeigenschappen: steunpc en mobiele terminal aan meningsgegevens direct.
• Beschermingsrang: industriële beschermingsrang IP67.
• De dienstvoorwaarden: omgevingstemperatuur: - 20 ℃ - relatieve temperatuur 70 ℃: 5-85%.
• Opslagtemperatuur: - 40 ℃ - 85 ℃.
• Inputvoltage: voeding van het steun12~24v de brede voltage. [Machtsvereiste van macht supply>10W, d.w.z., outputstroom van voeding ≥ 1A]
• De stroom van de machtsconsumptie: gemeten onder 24V-voeding:
• Communicatie transmissie: gemiddelde 30mA~60mA
• Online reserve: 15mA~20mA gemiddeld
• Nutteloze off-line: 10mA~20mA gemiddeld

Co. van de Opto-elektronicatechnologie van Xi'ankacise, Ltd beschouwt zich als een een oplossingsleverancier en fabrikant. Wij bieden maximale flexibiliteit en een kosten-geoptimaliseerde aanbieding voor onze OEM klanten aan.

Wat wij konden verstrekken:
De waaier omvat aangepaste shell versie/kleur, draadtype (Draad g-Thread/NPT), Aangepaste Software, drukken, handboek en catalogus. Als u in het installeren aan uw kant geinteresseerd bent, is de Radarmodule zonder twijfel beschikbaar.
