Plaats van herkomst: | CHINA |
Merknaam: | Kacise |
Modelnummer: | KLD801 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | Negotiable |
Verpakking Details: | karton |
Levertijd: | 5-8 het werkdagen |
Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 100+ |
Middel: | verwijs naar detaillering | Het meten van waaier: | 0.05m~10/20/30/60/100m |
---|---|---|---|
Procesverbinding: | verwijs naar detaillering | Procestemperatuur: | -40~220℃ |
Procesdruk: | -0.1~2.5 MPa | Antennegrootte: | de lensantenne van mm van 32/34/76 |
Antennemateriaal: | PTFE | Nauwkeurigheid: | ±1/±5mm |
Beschermingsklasse: | IP67 | Centrumfrequentie: | 123GHz/80GHz |
Lanceringshoek: | 3°/2° | Voeding: | Two-wire /DC24V |
Omhulsel: | aluminium/plastiek/roestvrij staal | Signaaloutput: | two-wire /4...20mA/HART-protocol |
Hoog licht: | 80G radar Vlakke Maat,PTFE-de Vlakke Maat van de Antenneradar,Kleine de Tankmaat van de Blinde vlekradar |

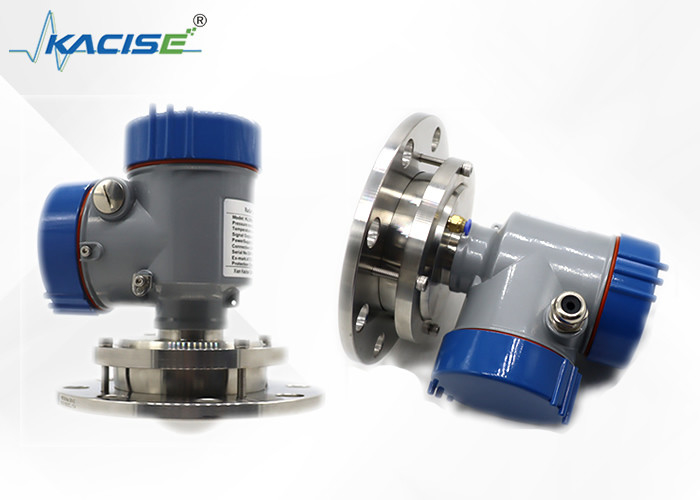

KLD800 van de de Vlakke Maat kleine antenne van de reeks80g Radar de grootte kleine blinde vlek
Inleiding
De kld-80G vlakke maat van de reeksradar is een ultrahoge frequentie van 80G, millimeter-wave radar met een metingsnauwkeurigheid van tot ±2mm en een minimum blinde streek van 0.05m. Het ontwerp van de lensantenne, kleinere stralingshoek, geschikter voor complexe arbeidsvoorwaarden zoals klein-diameter tanks en het bewegen rolt in de tank. Met sterkere penetrability en veelvoudige metingswijzen, kunnen diverse antennes volgens de verschillende industrieën en mijnen worden geselecteerd om te verzekeren die de radar stabiel en nauwkeurig in de complexe omstandigheden zoals op hoge temperatuur, hoge druk en hoog stof kan ook meten.
De 80g-radar vlakke maat met hoge frekwentie heeft de voordelen van laag onderhoud, hoge prestaties, hoge precisie, hoge betrouwbaarheid, en lange levensduur. Vergeleken met contactinstrumenten zoals condensatoren en gewichten, heeft het onvergelijkelijke voordelen. De transmissie van microgolfsignalen wordt niet beïnvloed door de atmosfeer, zodat kan het aan de vereisten van ruwe milieu's zoals vluchtig gas, op hoge temperatuur, hoge druk, stoom, vacuüm en hoog stof in het proces voldoen. Dit product is geschikt voor ruwe milieu's zoals op hoge temperatuur, hoge druk, vacuüm, stoom, hoog stof en vluchtig gas. De continumeting van verschillende materiële niveaus is mogelijk.
De belangrijkste technische indicatoren van het instrument hebben gelijkaardige producten in binnen- en buitenland bereikt of overtroffen, en het is gemakkelijk te installeren en te zuiveren. Het kan alleen of in een netwerk worden gebruikt. Het kan wijd in metallurgie, bouwmaterialen, energie, petrochemische stof, watermilieubescherming, voedsel en andere industrieën worden gebruikt.
Eigenschap
⚫ De radar van de millimetergolf, de metingsnauwkeurigheid kan tot ±2mm bereiken, en de minimummetings blinde streek is 0.05m.
⚫ De kleinere antennegrootte stelt de meting van meer arbeidsvoorwaarden tevreden.
⚫ Een verscheidenheid van lensantennes, kleinere lanceringshoeken, concentreerden energie, meer sterkere echosignalen, en hogere betrouwbaarheid dan andere radarproducten in dezelfde industriële en mijnbouwomstandigheden.
⚫ Het heeft sterkere penetratie en kan normaal in het geval van adhesie en condensatie worden gebruikt.
⚫ De dynamische signaalwaaier is groter, en de meting van lage diëlektrische constantemedia is stabieler.
⚫ Veelvoudige metingswijzen, radarreactie in snelle metingswijze
KLD801
|
Middel: niet corrosieve vloeistof, Het meten van waaier: 0.05m~10/20/30/60/100m Procesverbinding: G1 ½ A/1 draad van ½ NPT/flens ≥ DN40 Procestemperatuur: -40~80℃ Procesdruk: -0.1~0.3 MPa Antennegrootte: 32mm lensantenne Antennemateriaal: PTFE Nauwkeurigheid: ±1mm Beschermingsklasse: IP67 Centrumfrequentie: 123GHz Lanceringshoek: 3° Voeding: Two-wire /DC24V Four-wire system/DC12~24V Four-wire system/AC220V Het insluiten: aluminium/plastiek/roestvrij staal Signaaloutput: two-wire /4...20mA/HART-protocol Four-wire systeem: Mo van 4… 20mA/RS485 |
KLD802
|
Middel: niet corrosieve vloeibare, lichtjes corrosieve vloeistof Het meten van waaier: 0.1m~10/20/30/60/100m Procesverbinding: flens ≥ DN80 Procestemperatuur: -40~110℃ Procesdruk: -0.1~1.6MPa Antennegrootte: 32mm lensantenne Antennemateriaal: PTFE Nauwkeurigheid: ±1mm (waaier onder 35m) ±5mm (waaier tussen 35m en 100m) Beschermingsklasse: IP67 Centrumfrequentie: 80GHz Lanceringshoek: 3° Voeding: two-wire /DC24V four-wire /DC12 ~24V four-wire /AC220V Het insluiten: aluminium/roestvrij staal Signaaloutput: two-wire /4...20mA/HART-protocol four-wire/4… 20mA/RS485 Modbus |
KLD803
|
Middel: sterke corrosieve vloeistof, stoom, schuim Het meten van waaier: 0.1m~10/20/30/60/100m Procesverbinding: flens ≥ DN50 Procestemperatuur: -40~130℃ Procesdruk: -0.1~2.5MPa Antennegrootte: 34mm lensantenne (volgens flensgrootte) Antennemateriaal: PTFE Nauwkeurigheid: ±1mm (waaier onder 35m) ±5mm (waaier tussen 35m en 100m) Beschermingsklasse: IP67 Centrumfrequentie: 80GHz Lanceringshoek: 3° Voeding: two-wire /DC24V four-wire /DC12 ~24V four-wire /AC220V Het insluiten: aluminium/roestvrij staal Signaaloutput: two-wire /4...20mA/HART-protocol four-wire 4… 20mA/RS485 Modbus |

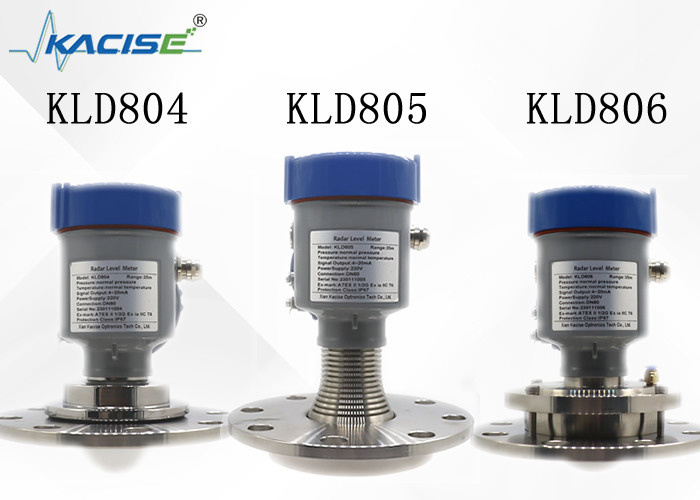

KLD804
|
Middel: sterke corrosieve vloeistof, stoom, schuim Het meten van waaier: 0.1m~10/20/30/60/100m Procesverbinding: flens ≥ DN50 Procestemperatuur: -40~130℃ Procesdruk: -0.1~1.0MPa Antennegrootte: 76mm lensantenne Antennemateriaal: PTFE Nauwkeurigheid: ±1mm Beschermingsklasse: IP67 Centrumfrequentie: 80GHz Lanceringshoek: 2° Voeding: two-wire /DC24V four-wire /DC12 ~24V four-wire /AC220V Het insluiten: aluminium/plastiek/roestvrij staal Signaaloutput: two-wire /4...20mA/HART-protocol four-wire 4… 20mA/RS485 Modbus |
KLD805
|
Middel: sterke corrosieve vloeistof, stoom, schuim, op hoge temperatuur. en hoge druk Het meten van waaier: 0.1m~10/20/30/60/100m Procesverbinding: flens ≥ DN80 Procestemperatuur: -40~200℃ Procesdruk: -0.1~2.5MPa Antennegrootte: 76mm lensantenne (volgens flensgrootte) Antennemateriaal: PTFE/overall het vullen Nauwkeurigheid: ±1mm Beschermingsklasse: IP67 Centrumfrequentie: 80GHz Lanceringshoek: 3° Voeding: two-wire /DC24V four-wire /DC12 ~24V four-wire /AC220V Het insluiten: aluminium/plastiek/roestvrij staal Signaaloutput: two-wire /4...20mA/HART-protocol four-wire 4… 20mA/RS485 Modbus |
KLD806
|
Middel: vast lichaam, opslagcontainer, procescontainer, sterke stoftoepassing Het meten van waaier: 0.3m~10/20/30/60/100m Procesverbinding: flens ≥ DN100 Procestemperatuur: -40~110℃ Procesdruk: -0.1~0.3MPa Antennegrootte: 76mm lensantenne (facultatieve zuivering) Antennemateriaal: PTFE Nauwkeurigheid: ±5mm Beschermingsklasse: IP67 Centrumfrequentie: 80GHz Lanceringshoek: 3° Voeding: two-wire /DC24V four-wire /DC12 ~24V four-wire /AC220V Het insluiten: aluminium/plastiek/roestvrij staal Signaaloutput: two-wire /4...20mA/HART-protocol four-wire 4… 20mA/RS485 Modbus |
Het Diagram van de installatieverbinding
De maximum maximum hoogte H van de installatiespoel hangt van de diameter D van de installatiespoel af
en de grootte van de hoek van de productlancering.
De te lange installatieverbinding zal de radarprestaties beïnvloeden.
KLD801/02
KLD803/KLD804/KLD805
KLD806
Voeding
(4~20) mA/HART (draad 2) | De voeding en het signaal van de outputstroom delen een twee-kern beschermde kabel. Gelieve te verwijzen naar de technische gegevens voor de specifieke waaier van het leveringsvoltage. |
(4~20) mA (4 wire/6-draad) | De voeding moet afzonderlijk worden aangedreven, en een vier-kern beschermde kabel wordt gebruikt voor de voeding en het huidige signaal (het huidige signaal en de RS485-interface kunnen tegelijkertijd output zijn, en een zes-kern beschermde kabel wordt vereist voor gelijktijdige output). |
RS485/Modbus | De voeding moet afzonderlijk worden aangedreven, en een vier-kern beschermde kabel wordt gebruikt voor voeding en digitaal signaal. (Het huidige signaal en de RS485-interface kunnen tegelijkertijd output zijn, en een zes-kern beschermde kabel wordt vereist voor gelijktijdige output). |
Verbinding
Veiligheidsgids
Gelieve te nemen de vereisten van de lokale elektrische installatieverordeningen waar!
Volg lokale verordeningen voor personeelsgezondheid en veiligheid. Alle verrichtingen op de elektrocomponenten van het instrument moeten door beroeps worden voltooid die formele opleiding hebben ontvangen.
Gelieve te controleren het naambord van het instrument om ervoor te zorgen dat de productspecificatie aan uw vereisten voldoet. Gelieve te zorgen ervoor dat het voedingvoltage met de vereisten op het naambord van het instrument verenigbaar is.
Rang van Bescherming
Dit instrument voldoet volledig aan de vereisten van beschermingsklasse IP66/67, te verzekeren gelieve waterproofness van het kabel verzegelende hoofd. Zoals hieronder getoond:
Hoe te om ervoor te zorgen dat de installatie aan de vereisten van IP67 voldoet:
Zorg ervoor het verzegelende hoofd niet beschadigd is.
Zorg ervoor de kabel niet beschadigd is.
Gelieve te zorgen ervoor dat de gebruikte kabels aan de vereisten van de elektroverbinding voldoen
verordeningen.
Alvorens de elektrointerface in te gaan, buig neer de kabel om ervoor te zorgen dat het water niet in de huisvesting, zien zal stromen①
Gelieve te halen de kabelklier aan, zien②
Gelieve te stoppen de ongebruikte elektrointerface met een blinde stop, zien③
Omhulselafmeting
Eenheid in mm:
Productdimensie
Eenheid in mm:
KLD801
KLD802
KLD803
KLD806
KLD804 KLD805
