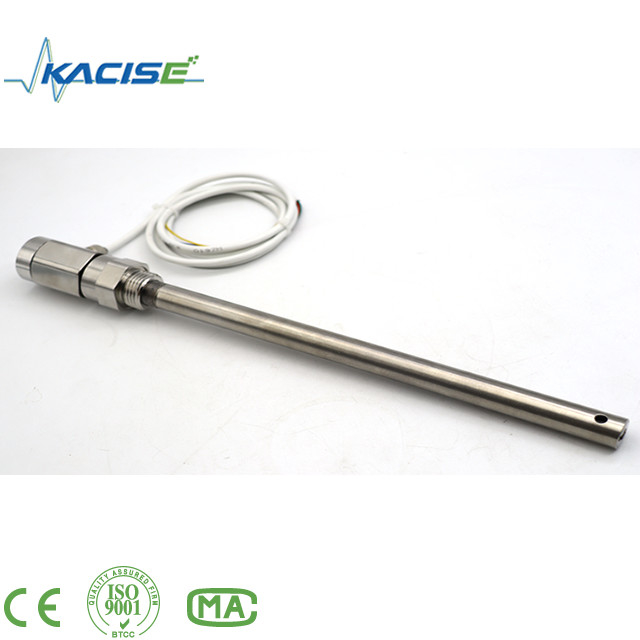

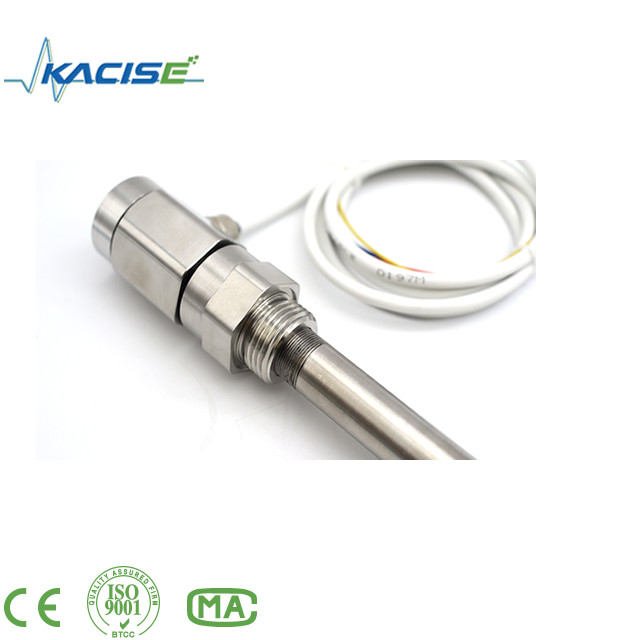

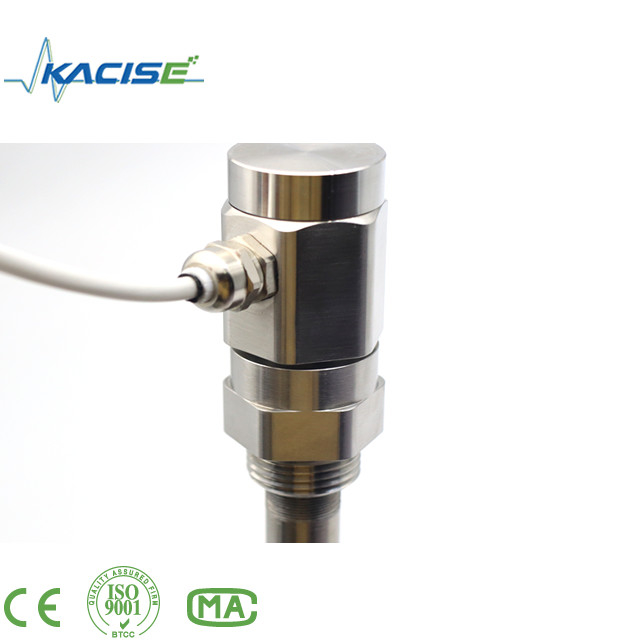

capacitieve niveausensor van KSLV605
1 Algemene beschrijving
Een capacitieve intelligente vloeistofniveau sensor is een vloeistofniveau (materiaalniveau) zender die kan worden gebruikt voorvloeistof, olie, vaste stof, interface en meting. Er zijn geen bewegende onderdelen, de betrouwbaarheid is sterk verbeterd,het wordt niet beïnvloed door waterdamp, stof of condens en heeft de voordelen van een stabiele en betrouwbarelangdurige werking, hoge gevoeligheid, goede lineariteit, hoge temperatuurweerstand, hoge drukde intelligente vloeistofspiegelmeter is een tweedraadse (lus aangedreven) 4~20mADC-metingsignaal, gemakkelijk aan te passen, draadloze transmissie, 485 transmissie, enz.chemie, metallurgie, elektriciteit, papier, farmaceutische en andere gebieden.
2 Kenmerk
Modbus protocol is makkelijk te integreren.
Eenvoudige structuur zonder bewegende of elastische onderdelen, dus het heeft een hoge betrouwbaarheid en minimaleOnder normale omstandigheden is het niet nodig om routinematige grootschalige, middelgrote enklein onderhoud.
Een verscheidenheid aan signaaluitgangen is handig voor verschillende systeemconfiguraties.
Geschikt voor het meten van het niveau van hoge temperatuur- en hogedrukvaten en de gemetende waarde wordt niet beïnvloed door de temperatuur, de specifieke zwaartekracht van de te meten vloeistof en de vorm ende druk van de container.
Het is vooral geschikt voor de meting van sterk corrosieve vloeistoffen zoals zuur en alkalie.
Perfecte overstroom, overspanning en voedingspolariteitsbescherming.
Draadloze niveausensor met draadloze afstandszendingsfunctie.
Kan elk medium meten.
3 Specificatie
Detectiebereik: 0.1~30 m
Capaciteitsmetingsbereik: 10PF~500PF
Naast de onderstaande parameters:
Drukbereik: -0,1 MPa~32 MPa
Temperatuurweerstand: -50~250°C
Omgevingstemperatuur: -40~85°C
Bergingstemperatuur: -55°C~+125°C
Uitgangssignaal: 4~20 mA, 485 communicatie, enz.
De communicatie afstand van de draadloze output niveau sensor is minder dan 200 meter, en het vermogende voedingsspanning is 3,3-36V (optioneel accu)
Stroomtoevoerspanning: 5~36 V gelijkstroom
Materiaal van de niveau sensor: 316 roestvrij staal, 1Gr18Ni19Ti of PTFE
Langetermijnstabiliteit:≤00,1% FS/jaar,
Temperatuurdrift:≤0.01% FS/°C(in het bereik van 0~70°C)
Explosiebestendige kwaliteit: ExibIICT6
Beschermingsniveau: IP67
4 Structuur
De capacitieve vloeistofspeidsensoren hebben verschillende structuren als gevolg van de verschillende toepassingsmogelijkheden enDe sensor is een van de belangrijkste componenten van de sensor, maar in het algemeen kan de hoofdstructuur in twee delen worden verdeeld:de deel en de zender deel. zoals de afbeelding laat zien:
A in de afbeelding toont de sensor, die rechtstreeks probeert in de container apparatuur of maatregelenin het gemeten medium van de meterbuis
B en C in de figuur zijn de verbindingsflenzen voor de gasfase en de vloeibare fase van het vloeibare niveaumeet- en regelinstrumenten, die worden gebruikt voor de aansluiting van de flenzen van de apparatuur, ende vloeistof en de druk in de apparatuur worden naar de meetcilinder getrokken.
D in de figuur toont de meetcilinder van het instrument voor het meten en regelen van het vloeistofniveau;die een capaciteit kan vormen met de sensorelektrode.
E in de figuur is de rioleringsflens, die regelmatig het vuil in het vloeistofniveau kan afvoerenmeet- en regelinstrument naar buiten, houd de binnenkant van de meetbuis van de vloeistofhet meet- en regelinstrument schoon te houden en te voorkomen dat de sensor aan het vuil kleeft.
F in de figuur is de zender, een omzetapparaat van capaciteit naar standaardHet is het centrale onderdeel van het gehele instrument voor het meten en regelen van het vloeistofniveau.de hoofdfunctie is om de capaciteitswijziging te ontvangen die wordt veroorzaakt door de verandering van het vloeistofniveau die doorDeze zender geeft na omzetting een standaardstroomsignaal van 4-20mADC.De installatie van een militair geïntegreerd apparaat, met een laag stroomverbruik, hoge temperatuurbestandheid, sterkebetrouwbaarheid en voldoet aan de eisen van intrinsieke veiligheid.
Opmerking: er is een afdichting tussen de zender en de meetbuis, die is samengesteldvan verschillende afdichtingen, die ervoor kunnen zorgen dat het meetmedium in contact komt met de sensor, maarDeze sectie is een belangrijk afsluitend onderdeel, dus doe dit niet.zonder toestemming van de fabrikant te ontmantelen om ongevallen te voorkomen.
5 Display
6 Bedrading
KSLV606 (displaymodel) heeft twee wegen van bedrading: een is RS485, de andere is 4-20mA.
1) RS485
2) 4-20mA
Na de installatie, bij het eerste gebruik, moet eerst de gasfaseklep worden geopend endan de vloeibare fase klep openen om ervoor te zorgen dat het vloeistofniveau niet gewelddadig zal fluctueren, waardoormetingsfouten.
Bovendien dient te worden gewaarborgd dat de verbindingskabels goed met elkaar in contact zijn en dat de verbindingskabels in goede staat van werking zijn.Bij langdurig gebruik moet aandacht worden besteed aan regelmatige afvoer van afvalwater, zodat deHet gebruik van gewone koperen vloeistof,C-koolstof vloeistof, Baohe warm water toren, rioolwater zwembad en andere vuile media als voorbeeld, moet hetDe verontreinigende stoffen moeten 1 tot 2 keer per week worden afgevoerd, terwijl het reinigingsmiddel 1 tot 2 keer per week moet worden afgevoerd.Twee keer per maand.De zenderbehuizing moet goed verpakt zijn om te voorkomen dat water, corrosief medium of gasHet is verboden om met een externe kracht te botsen en te ontmantelen door niet-professionals.Er zijn drie gebruikelijke bedradingsmethoden voor zenders: zoals weergegeven onder a) b) c)
Zoals in de bovenstaande figuur is aangegeven, zijn er drie bedradingsmethoden voor de zender van het instrument voor het meten en regelen van het vloeistofniveau.Figuur a) toont het bedradingsschema van de zender rechtstreeks en de digitale displaymeterFiguur b) toont het bedradingsschema van de zender en het DCS-besturingssysteem.Figuur c) toont het aansluitschema van de door de veiligheidshindering aangedreven zenderGebruikers kunnen tijdens de installatie naar de bovenstaande drie bedradingsmethoden verwijzen.
