LED-display digitale rs485 rs232 ultrasone afstandsniveau sensor
1. Oefenbeginsel
externe vloeistof hefboom sensor met sonar ranging principe,
met behulp van de temperatuur sensor integreren om de sonar te verwerken
De sensor is in de buitenwand van de tank geplakt.
Gepatenteerde algoritme voor het berekenen van de hoogte van de vloeistof in de
tank en output naar een afstandsbediening (bijv. DCS) via
(4-20) mA, HART, RS-485, Modbus.
Volgens de figuur rechts is de tijd die nodig is voor het signaal
De signalen worden verzonden en vervolgens ontvangen vanaf het vloeibare oppervlak.
van de transducer worden ingevoerd in de processor en vervolgens
De verwerking van het materiaal wordt uitgevoerd met behulp van een gepatenteerd algoritme om de hoogte van de
vloeistof volgens de formule:
H=αV ((t-t1)/2
H: hoogte van de vloeistof
v: snelheid van het geluid in de vloeistof
t: tijd tussen verzonden en ontvangen signaal
t g: verspreidingstijd in de tankwand
α:Liquiditeitskompensatiefactor
2. Toepassingen
LPG-tanks
vloeibare ammoniaktanks
vloeibare chloortanks
vloeibare propeentanks
vloeibare propaantanks
brandstoftanks
Zuren/oplosmiddelen-tanks
Concentreerde zwavelzuur ((98%) tanks
Stikstoftankjes
Hydrofluorzuurtanks
waterstofzouttanks
3. Kenmerken
Echte niet-invasieve sensortechnologie
De sensor plakt aan de buitenkant van de tank bodem
Geschikt voor de meeste vormen en maten van blikken
Uitgang naar telemetrisch systeem - verschillende opties
CNEX goedgekeurd voor gebruik in gevaarlijke gebieden
(processor en sensor)
Geïntegreerde temperatuursensor
Goedkope, betrouwbare en nauwkeurige tankmeting
Niet beïnvloed door druk
Eenvoudige installatie - geen inbraak in de tank
Eenvoudige terugstuur naar bestaande tanks
Geen stilstandstijd tijdens de installatie
Geen bewegende onderdelen ️ geen onderhoud
3. Parameter
| Meetspectrum |
5 cm~3m diesel olie water als op |
| Metingsprecision |
00,5% F.S. |
| Voedingsweg |
24vdc |
| Verdedig de graad |
IP66 |
| Werktemperatuur |
-20°C tot 50°C |
| Bergingstemperatuur |
- 25°C~70°C |
| Kabellengte |
8 meter, kan aangepast worden. |
| Communicatie |
RS485, RS232, GPS tracker. |
| Display resolutie |
1 mm |
| Uitgangsstroom (facultatief) |
4-20ma |
4. Pakket
Om de geschikte druksensor voor u te kiezen, kunt u ons de onderstaande informatie met de feedback sturen.
1. Toepassingsgebied
2. nauwkeurigheid
3. uitgangssignaal
4. voedingsspanning
5. Meetbereik
6. medium
7. temperatuurbereik
5. Applicatie Foto

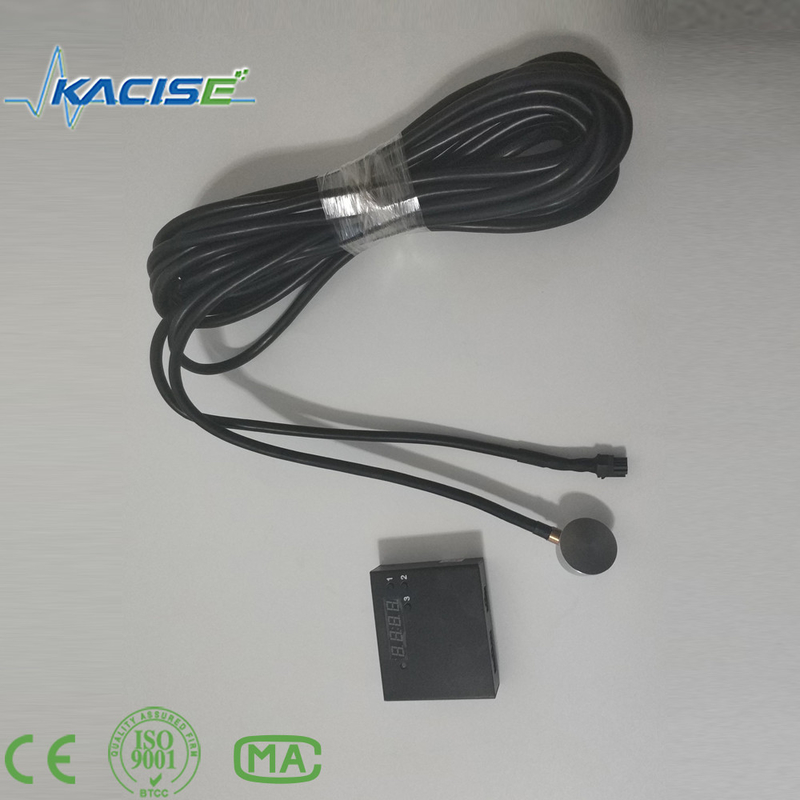

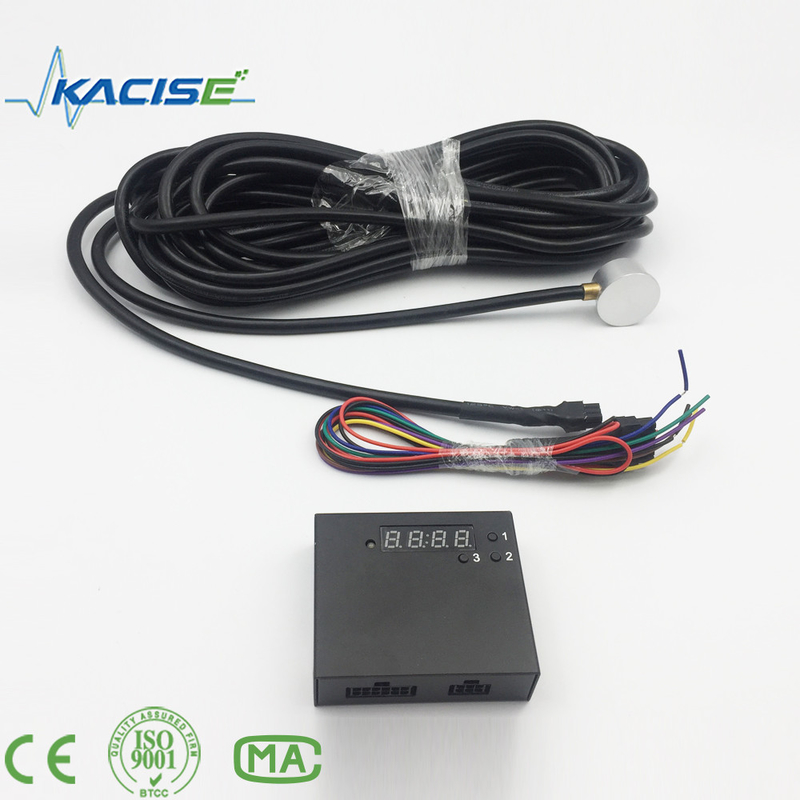

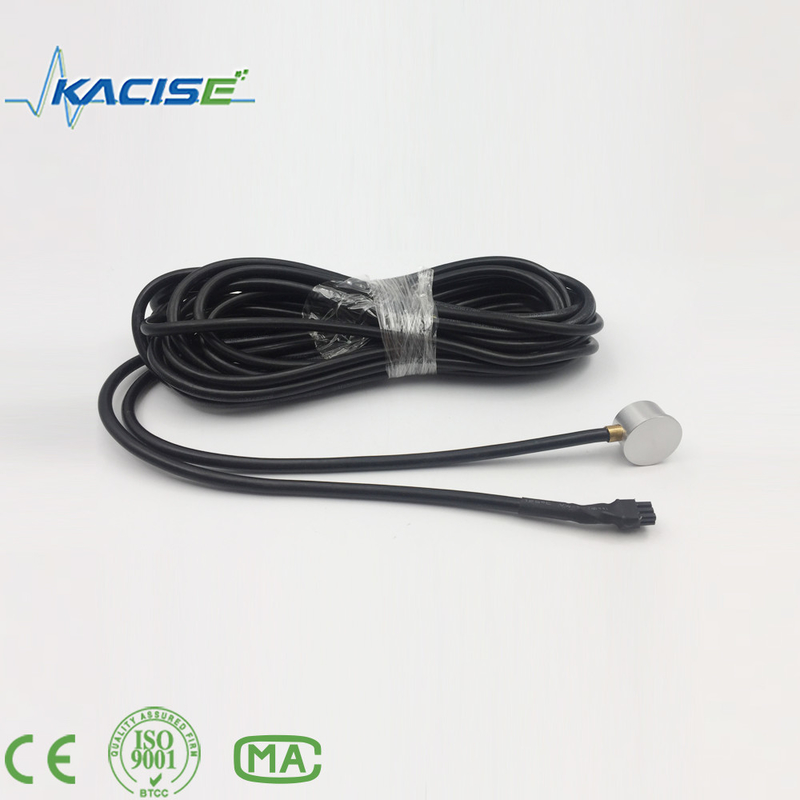

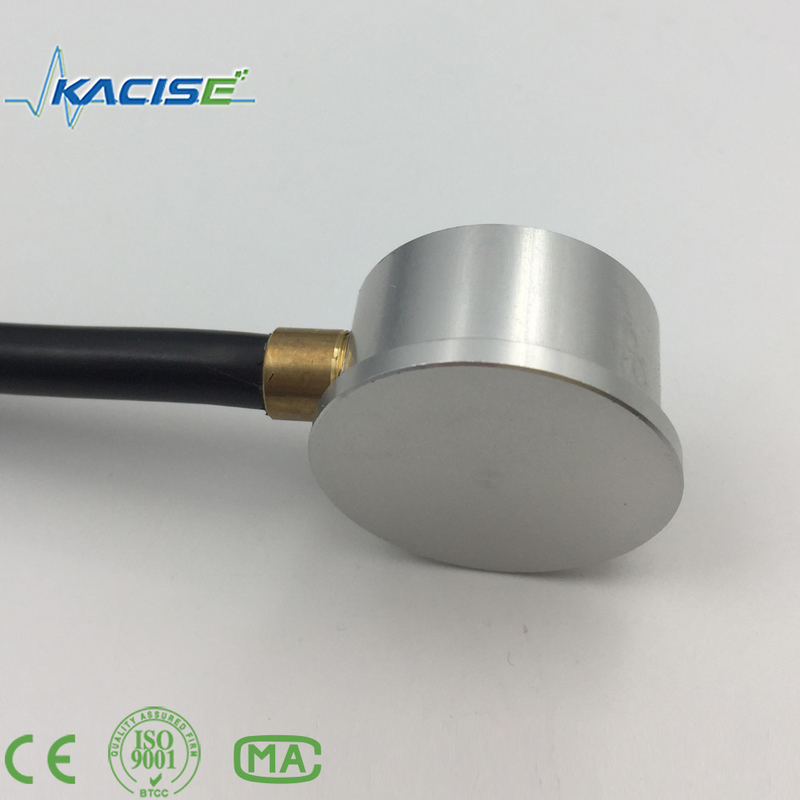

5Foto van het product
