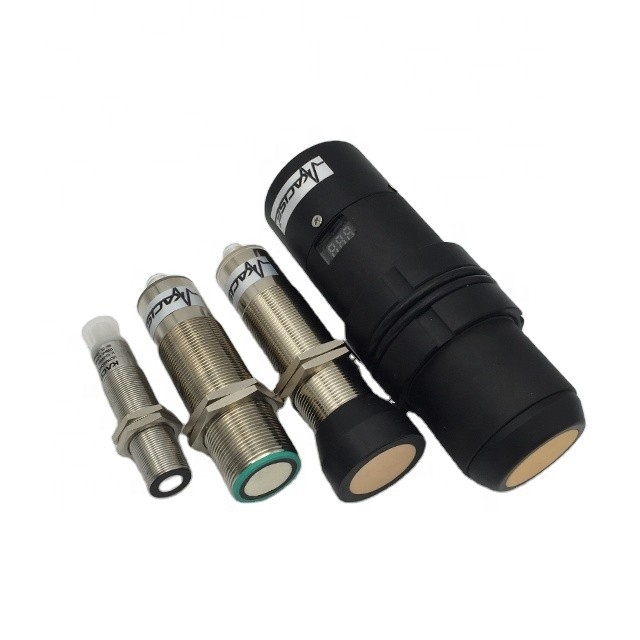

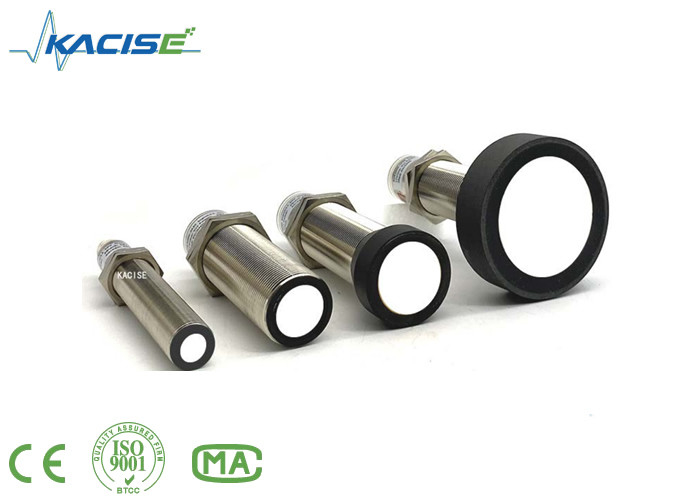

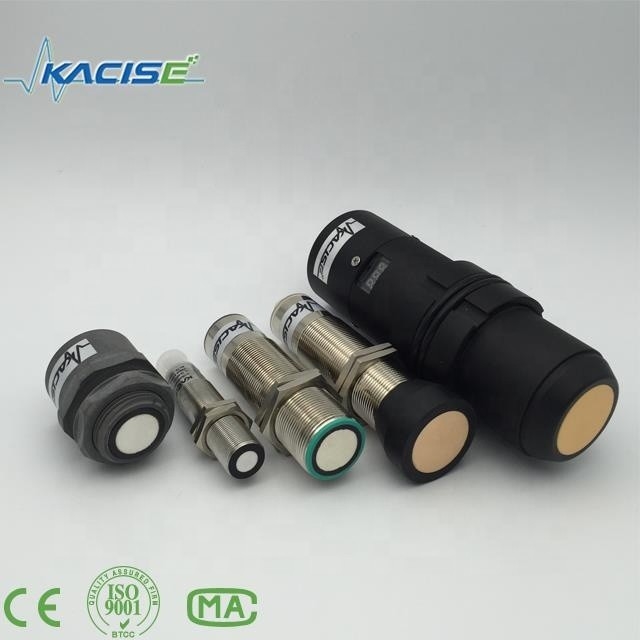

Hooggevoelige ultrasoonreiniger 40 - 20mA
Kenmerken van de ultrasoonreiniger
1. Compatibel met de vele soorten van dit soortgelijke product.
2. Hoge gevoeligheid
3. De aflees kan tot elke 33 ms ((30 Hz) binnen 3 meter of tot elke 80 ms ((12.5 Hz) binnen 10 meter voorkomen.
4- De vrijlopende werking kan continu meten en uitvoeren ranger informatie
5. 9V-28V-toevoer met zeer lage gemiddelde stroomopname
6. Meerdere soorten uitgangsvormen zoals analoog (40-20mA, 0/1-5V, 0/1-10V), RS485, Can bus.
7De sensor werkt op 40 kHz, 112 kHz, 175 kHz, 300 kHz, 1 MHz.
Een korte introductie van de ultrasoonreiniger
Deze sensor zorgt voor zeer korte tot lange afstand detectie en bereik, in een compacte, robuuste PVC of roestvrij staal behuizing, ontworpen om IP67 water binnendringen te voldoen.0V-28V-operatie detecteert objecten van 0.1 meter tot 10 meter en biedt sonarbereikinformatie van 0,25 meter tot 10 meter met een resolutie van 0,001 meter of 0,01 meter.analoge spanningsuitgang 0/4-20mA stroomuitgang, NPN/PNP-uitgang en RS485, RS232-uitgang modbus-RTU en modbus-ASCII ondersteund.
|
Parameters
|
|
Algemene specificaties
|
|
Sensorafstand 100.4000 mm
|
|
Aanpassingsbereik 100,4000 mm
|
|
Onbruikbare oppervlakte 0,200 mm
|
|
Standaarddoelplaat 100 mm × 100 mm
|
|
Frequentie van de transducer Ongeveer 112kHz
|
|
Reactievertraging Ongeveer 195 ms
|
|
Indicatoren/Bedieningsmiddelen
|
|
LED blauw Aansteken
|
|
LED geel Aanduiding van de schakelstand
Flitsen: programmafunctieobject gedetecteerd
|
|
LED rood permanent rood: Fout rood,
Flitsen: programmafunctie,object niet gedetecteerd
|
|
Elektrische specificaties
|
|
Werkspanning UB.10.30VDC, rimpel 10%ss
|
|
Energieverbruik P0≤ 900 mW
|
|
Output
|
|
Uitgangstype: analoge uitgang 0,10V
|
|
Resolutiebereik [mm]/4000, maar ≥ 0,35 mm
|
|
Afwijking van de kenmerkende curve ≤ 0,2% van de volledige schaalwaarde
|
|
Herhalingsnauwkeurigheid ≤ 0,1% van de volle schaalwaarde
|
|
Impedantie van de belasting 0,500 Ohm
|
|
Temperatuur-invloed ≤ 2% van de volle schaalwaarde
|
|
Omgevingscondities
|
|
Omgevingstemperatuur -25,70°C
|
|
Bergingstemperatuur -40,85°C
|
|
Mechanische specificaties
|
|
Beschermingsgraad IP67
|
|
Verbindingsconnector M12x1,4-PIN
|
|
Materiaal Housing Messing, vernield
|
|
Transducer Epoxyhars/hol glasbolmengsel;
Polyurethaanfoom
|
|
Gewicht 60 g
|
Externe synchronisatie
De sensor kan worden gesynchroniseerd door de externe toepassing van een vierkante golfspanning.De puls moet langer duren dan 100 μs.De meetcyclus begint met de valrand van een synchronisatiepuls. Een laag niveau > 1 s of een open synchronisatie-invoer zal resulteren in de normale werking van de sensor.Een hoog niveau bij de synchronisatie-invoer schakelt de sensor uit.Er zijn twee werkwijzen beschikbaar:
1Meerdere sensoren kunnen met hetzelfde synchronisatiesignaal worden bestuurd.
2De synchronisatiepulsen worden cyclisch naar individuele sensoren gestuurd.
Interne synchronisatie
De synchronisatieverbindingen van maximaal 5 sensoren die interne synchronisatie kunnen uitvoeren, zijn met elkaar verbonden.
De responsvertraging neemt toe naargelang het aantal te synchroniseren sensoren.De sensoren moeten niet-gesynchroniseerd worden bediend om de beoordelingsgrens te leren..
Opmerking:
Als de optie voor synchronisatie niet wordt gebruikt, moet de synchronisatie-invoer aan de grond (0V) worden aangesloten of moet de sensor via een V1-kabelconnector (4-pin) worden bediend.
Aanpassing van de beoordelingslimieten
De ultrasone sensor beschikt over een analoge output met twee leerbare evaluatie limieten. Deze worden ingesteld door het toepassen van de toevoerspanning - UB.of + UB.De voedingsspanning moet gedurende ten minste 1 s op de TEACH-IN-invoer worden aangebracht. LED's geven aan of de sensor het doel tijdens de TEACH-IN-procedure heeft herkend.De lagere beoordelingsgrens A1 wordt onderwezen met - UB., A2 met + UB..
Er kunnen twee verschillende uitvoerfuncties worden ingesteld:
1De analoge waarde neemt toe naarmate de afstand tot het object toeneemt.
2. Analoogwaarde daalt met stijgende afstand tot object (valende helling)
Beoordelingsgrenswaarden mogen slechts worden gespecificeerd binnen de eerste 5 minuten na de
Om de beoordelingslimieten later te wijzigen,
De gebruiker kan de gewenste waarden pas na een nieuwe aanstelling van de motor aangeven.
Inrichting van het voertuig (A2 > A1)
- Positieobject bij ondergrens van evaluatie
- Ondergrens A1 met - UB.
- Positieobject bij bovengrens van de evaluatie
- TEACH-IN bovengrens A2 met + UB.
Voor de installatie van een onderdeel van een voertuig moet het voertuig de volgende kenmerken hebben:
- Positieobject bij ondergrens van evaluatie
- TEACH-IN ondergrens A2 met + UB.
- Positieobject bij bovengrens van de evaluatie
- Teach-in bovengrens A1 metB.
Standaardinstelling
A1: onbruikbaar gebied
A2: nominaal meetbereik
Werkwijze: stijgende oprit
Het aanpassen van de geluidskegelkenmerken van de nieuw ontworpen ultrasone transducer 40khz generator:
De ultrasone sensor maakt twee verschillende vormen van de geluidsconus mogelijk, een groothoekige geluidsconus en een kleinhoekige geluidsconus.
1. Kleine hoek geluidsconus
- Sluit de stroomvoorziening af.
- verbind de Teach-input draad met -UB
- schakel de stroomvoorziening aan
- de rode LED knippert één keer met een pauze voor de volgende.
- gele LED: permanent aan: geeft aan of er een voorwerp of een storend voorwerp in het detectiebereik is
- ontkoppelen van de Teach-input draad van -UB en de verandering wordt opgeslagen
2Groothoekgeluidsconus
- Sluit de stroomvoorziening af.
- verbind de Teach-input draad met + UB
- schakel de stroomvoorziening aan
- de rode LED knippert met een lange pauze voor de volgende.
- gele LED: permanent aan: geeft een voorwerp of een storend voorwerp binnen het detectiebereik aan
- ontkoppelen van de Teach-input draad van + UB en de verandering wordt opgeslagen
Installatievoorwaarden
Als de sensor wordt geïnstalleerd bij een temperatuur van minder dan 0°C, dient deze goed te functioneren op het gebied van de beschermingsmaatregelen.het moet worden bevestigd in het midden van de behuizing draad.
Verpakkings- en accessoiresinformatie
2 eenheden zijn in doos en alle dozen zijn verpakt in standaardverpakkingen of op verzoek van de klant beschikbaar.
De toebehoren zijn als volgt:
a, kabel met een lengte van 2 meter
b, 2 moeren voor het bevestigen van de sensor
