Regelbare de drukschakelaar van het hydraulische drukcontrolemechanisme

elektrische drukschakelaar

elektrische drukschakelaar kan worden gebruikt voor het gas- en vloeibare medium

Verstelbare regelaar, verstelbaar bereik is 0,02 ~ 10MPa

Bereikstabel

Instelling van de waarde Aanpassing van de elektrische drukschakelaar

1) Gebruik de sleutel om het zes vierkante vlak van de controller te klemmen, om de drukinterface in de drukinterface van de drukcontroletafel te schroeven.

Open de dekselplaat om het ene uiteinde van de kabel aan te sluiten op de bedradingsterminal 1-3, het andere uiteinde is verbonden met de universele meter.

3) Om de drukwaarde toe te voegen aan de noodzakelijke waarde, moet de schroef met tegen de klok in draaien worden aangepast.tot de schakelaarcontacten de waarde in de vereiste drukwaarde schakelen. En verander de drukwaarde heen en weer op de vereiste drukwaarde, zodat de schakelaar waarde van de contacten is de vereiste drukwaarde te controleren.

4) Het deksel is gesloten.

Eenvoudig polen dubbel gooi micro-switch proces.

Sluit terminal 1 ̊3 aan, tot de druk is verhoogd tot de bovenste schakelwaarde.

Sluit terminal 1 ′2 aan om uit te schakelen totdat de druk is verhoogd tot de bovenste schakelwaarde

Definitie van elektronische interface en signalen

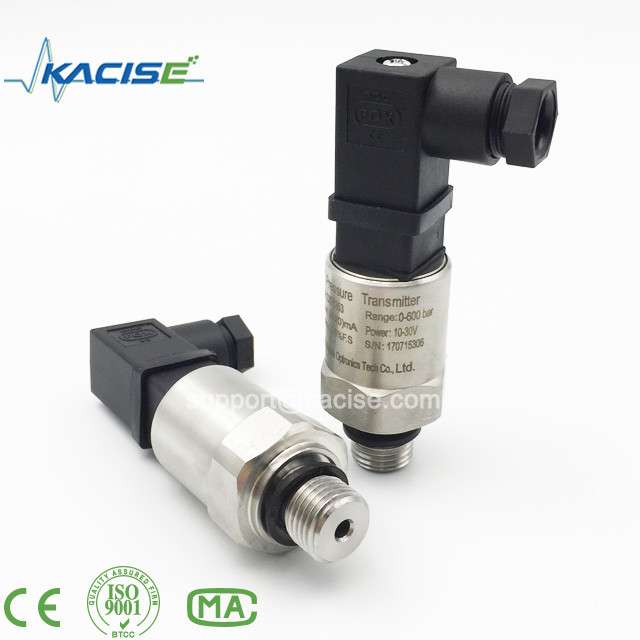

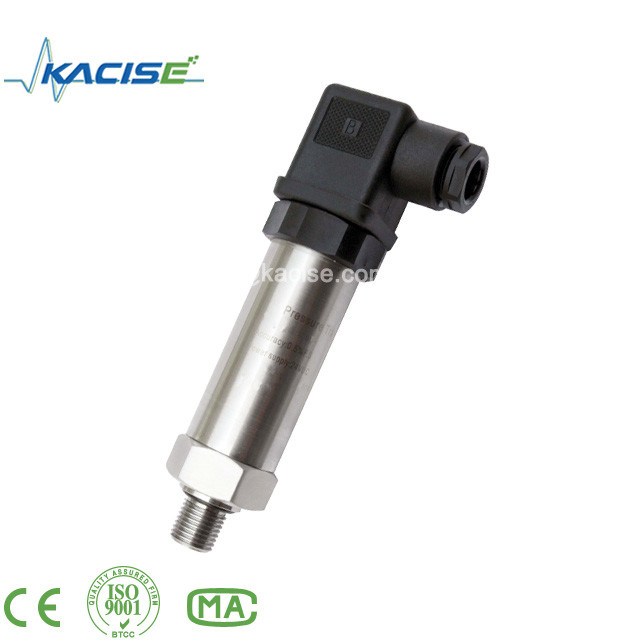

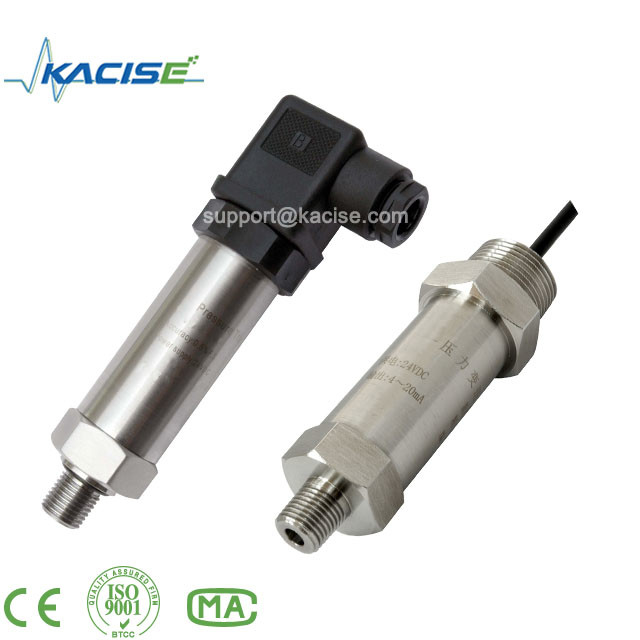

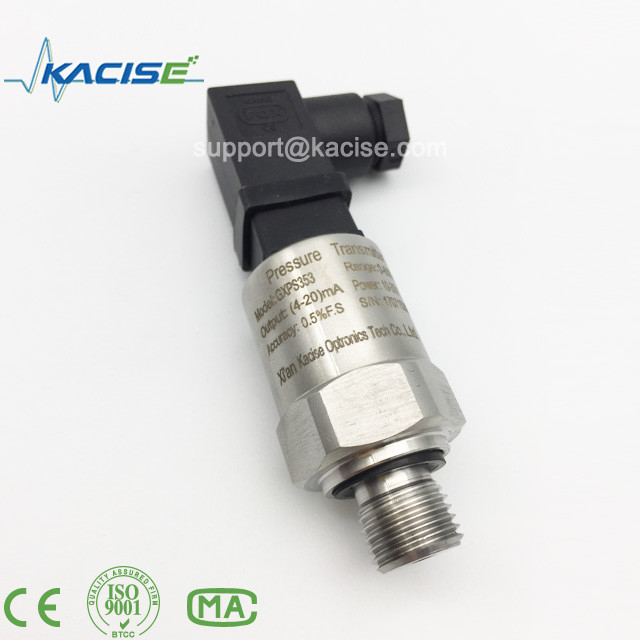

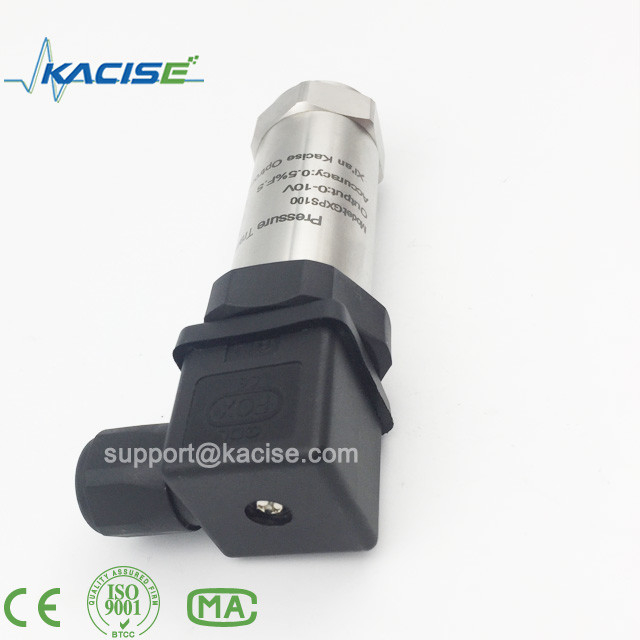

Productfoto
