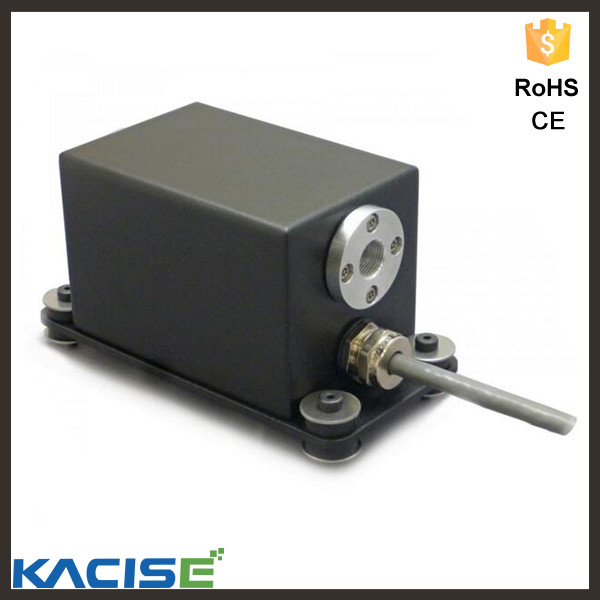

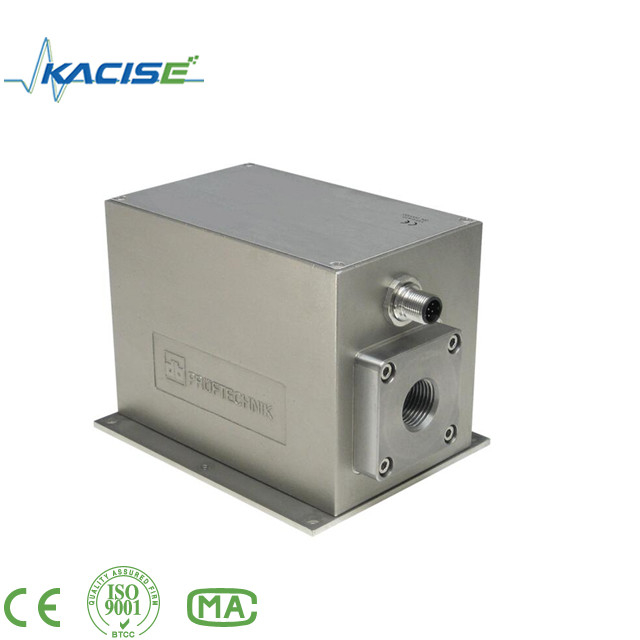

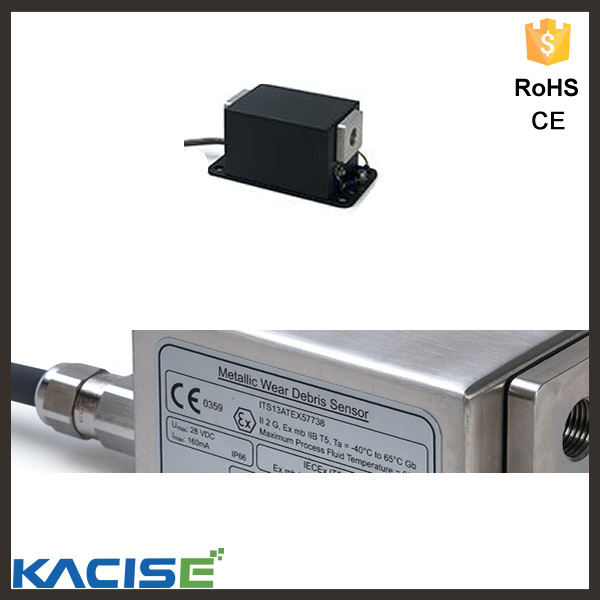

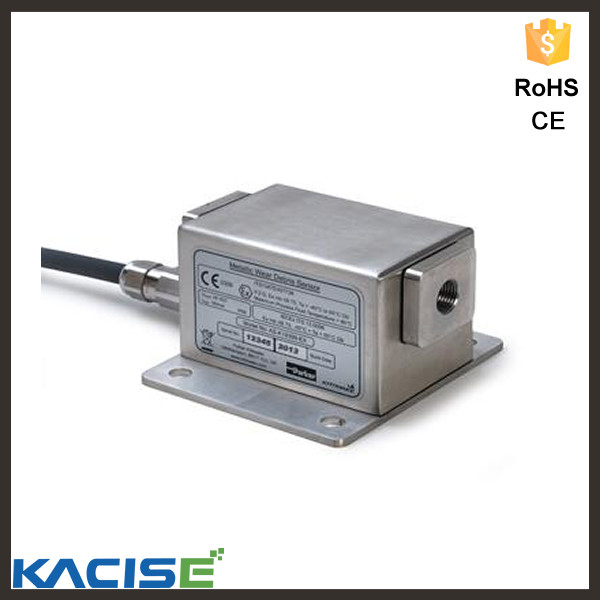

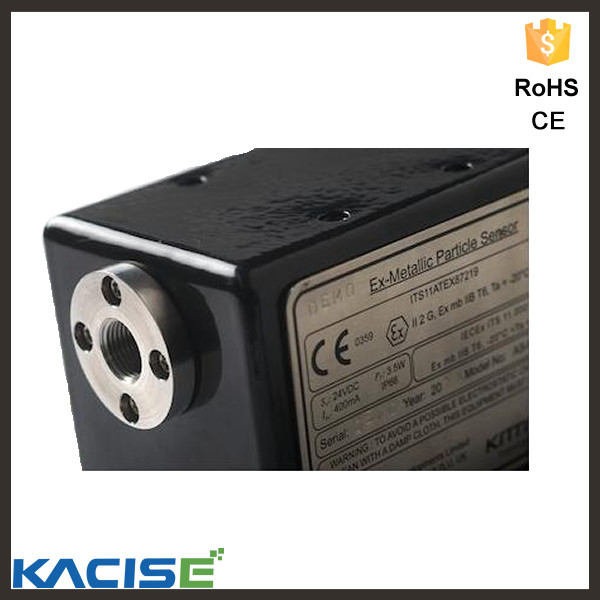

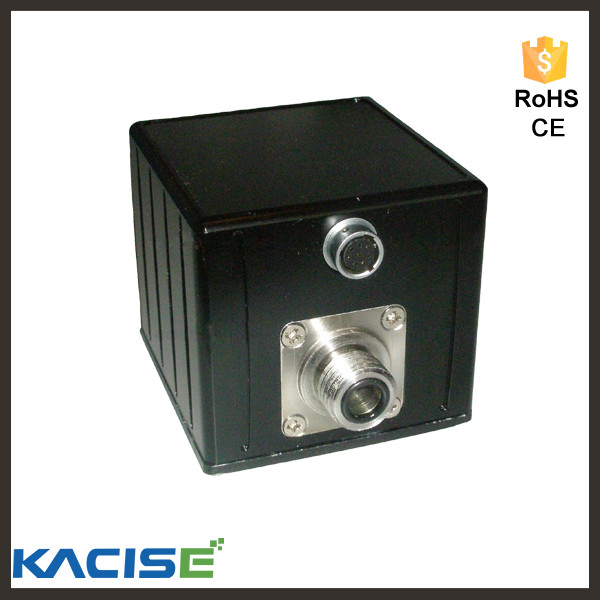

DC-1 Elektromagnetische metalen slijpvloeistofsensor
Gebruik afval Eaton sensor hoge kwaliteit lage prijs
Beschrijving
Mechanische apparatuurfouten worden meestal veroorzaakt door mechanische slijtage, slijtage deeltjes bestaan in een grote hoeveelheid informatie over slijttoestand,de monitoring kan worden gebruikt om de slijtage te beoordelen of om te beoordelen of er slijtage is opgetredenWanneer de schade zich voordoet, zal het aantal metalen deeltjes in de smeerolie drastisch toenemen.volgens het cumulatieve totale aantal gedetecteerde metalen deeltjes, kunnen belangrijke indicatoren worden gegeven: of er een fout is, wanneer moet worden uitgeschakeld, kunt u ook lang lopen, om secundaire schade te voorkomen, effectief reparatie kosten te verminderen,Verminder het tijdsinterval voor het afsnijden, zodat het door onderbreking veroorzaakte verlies tot een minimum wordt beperkt.
Metalen CHECK-sensor is een real-time bewakingssysteem voor oliedeeltjes, in de oliepijplijn, en 100% van de metalen deeltjes die door het systeem worden gedetecteerd, gecombineerd met het gebruik van bewakingssoftware,Metalen CHECK oliepijpleiding kan metalen deeltjes dragen aantal accumulatie statistiekenMetalen CHECK is op grote schaal gebruikt in de industrie, de scheepvaart en de luchtvaart.De sensor gebruikt elektromagnetische inductie om het aantal van het smeersysteem van de metalen deeltjes te detecterenDe sensor moet vóór het filter worden geïnstalleerd, het laagste punt in de positie van de terugkeerlijn.Deeltjes sensoren accumuleert automatisch getal, en stuurt regelmatig de positie van deze periode om het totale aantal deeltjes te detecteren.
Bedradingsdiagram
Kenmerken
Ik... Makkelijk te installeren
Ik... Robuust ontwerp
Ik... Ontwerp van de volledige stroom
Ik... Geen bewegende onderdelen
Ik... Online, real-time detectie
Ik... 5KV hoogspanningsisolatie-signaallijn
Ik... Intuïtieve resultaten van de monitoringgegevens
Ik... Transmissieafstand tot maximaal 1 km
Ik... 100% detectie van ijzer- en niet-ijzermetalen deeltjes
Specificatie
Specificaties. |
De diameter van de sensor | Min deeltjes | Min. stroom | Maximaal meetpercentage |
Zuivel | van niet-ijzer |
8 mm | 125 μm | 450 μm | ≥ 0,5 l/min | 65 1/s |
Stroomvoorziening |
Kracht | 12VDC~33 VDC @5W (Max) (300 mA @ 24 VDC) |
Oliedruk | ≤ 20 bar (300 psi) |
Olie temperatuur. | -40°C ~ 85°C |
Omgevingstemperatuur. | -40 °C ~ 70 °C |
Gemiddeld | Hydraulische en smeeroliën; synthetische en minerale oliën, enz. |
Uitgangssignaal |
Communicatiemodus | RS485 Half Duplex |
Isolatie-spanning | 5 kV |
Gegevensoverdracht | Tijd om het cumulatieve aantal deeltjes binnen de periode te verzenden |
| | | | | | |
Afmeting
Werkomgeving
Werkomgeving |
Vochtigheid | Relatieve luchtvochtigheid 20%~85% werk, geen condensatie; opslagvochtigheid 98% |
Gewicht | < 0,6 kg |
Oliedruk | < 20 bar (300 psi) |
Omgevingstemperatuur. | -40°C tot 70°C |
Operatieve temp. | -40°C tot 85°C |
Gemiddeld | Hydraulische, smeeroliën, synthetische, minerale oliën, enz. |
Elektrische aansluiting
|
- Nee, dat is niet waar. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Naam | NC | NC | 485 GND | 485 - | 485 + | Kracht+ | Kracht- | NC |
Kleur | | | Bruin | Re | GReij | Wverzamelen | B.gebrek aan | |
Installatie
Opmerking: olie moet door de sensor gaan voordat het door het filter gaat.
1De oliepijp moet door de sensor gaan voordat het door het filter gaat, zodat de detectie effectief is.
2De sensor is via de onderste beugel van de sensor bevestigd en de sensor is verbonden met de olie-terugkeerleiding.
3. Selecteer de installatie positie moet voorkomen dat sterke magnetische kracht, grote trillingen gelegenheden.
Systeminstallatie
- 1. Installeer DC-1 sensor voor apparatuur.
- 2. Installeer DC-1 PC software.
- 3. In de bewakingsterminal met behulp van de RS485-RS232 converter wordt het RS485-signaal omgezet in RS232, het signaal wordt naar de computer verzonden.
- 4. Om de 10 minuten toont de bewakingssoftware de huidige deeltjeshoop.
Verpakking
Lijst |
- Nee, dat is niet waar. | Naam | aantal | etikettering |
1 | DC-1-sensor | 1 | |
2 | Kabel met 5 pinnen afscherming | 10 m | |
3 | Stroomadapter | 1 | |
4 | CD's | 1 | Software |
5 | O-type cirkel | 2 | |
6 | Vaste steun | 1 | Matching |
7 | DC-1 handleiding | 1 | |
