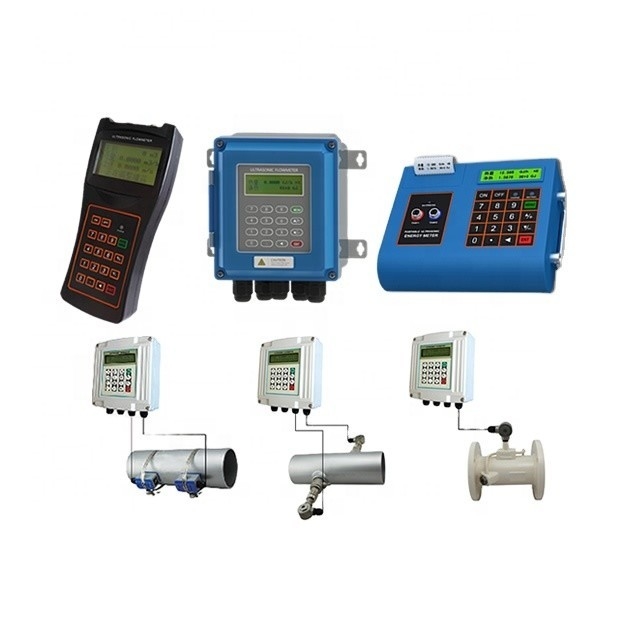

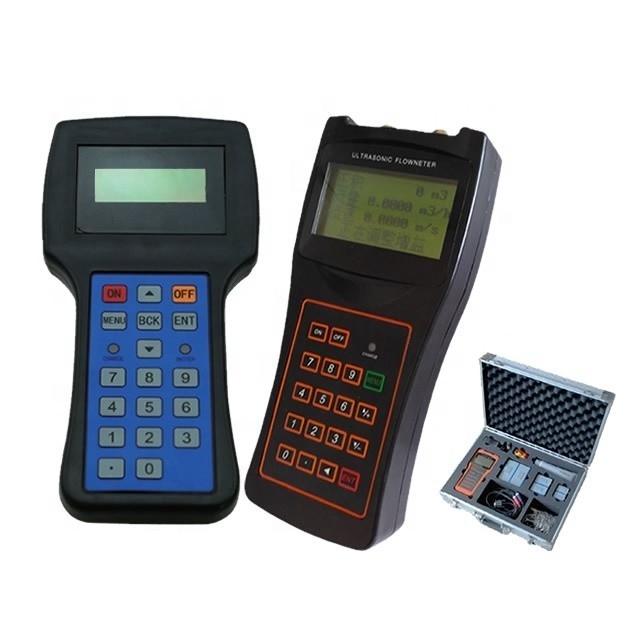

de economische draadloze plastic draagbare ultrasone Meter van de kerosinestroom

1.1Voorwoord

Welkom bij het gebruik van nieuwe generatie transit-time ultrasone stroommeter, lees de gebruikershandleiding zorgvuldig voordat u gebruikt.De ultrasoonstroommeter is ontworpen om op een vaste plaats te worden geïnstalleerd voor de langdurige stroommeting.

1.2 Kenmerken

◆ Lineariteit: 0,5%, herhaalbaarheid: 0,2%, nauwkeurigheid: ± 1%

◆ Gemakkelijk te bedienen.

◆ Verscheidene soorten transducers voor keuze, meetpijpgrootte is van DN15mm tot DN6000mm

◆ Gebruik laagspannings, multi-pulstechnologie om de nauwkeurigheid, levensduur en betrouwbaarheid te verbeteren.

◆ Krachtige opnamefunctie, registreert de totalisatorgegevens van de laatste 64 dagen/64 maanden/5 jaar.

1.3 Stroommetingsbeginsel

De ultrasoonstroommeter van de KUF2000-serie is ontworpen om de vloeistofsnelheid van vloeistof in een gesloten leiding te meten.die voordelen biedt van niet-vervuilende werking en eenvoudige installatie.

De KUF2000-transittijdstroommeter maakt gebruik van twee transducers die zowel als ultrasone zenders als ontvangers functioneren.De transducers zijn vastgeklemd aan de buitenkant van een gesloten buis op een bepaalde afstand van elkaarDe transducers kunnen worden gemonteerd met de V-methode waarbij het geluid twee keer door de buis loopt, of met de W-methode waarbij het geluid vier keer door de buis loopt.of in de Z-methode waarbij de transducers aan tegenovergestelde zijden van de buis zijn gemonteerd en het geluid de buis eenmaal doorkruistDeze selectie van de montagewijze is afhankelijk van de eigenschappen van de buizen en vloeistoffen. The flow meter operates by alternately transmitting and receiving a frequency modulated burst of sound energy between the two transducers and measuring the transit time that it takes for sound to travel between the two transducersHet verschil in de gemeten doorvoertijd is rechtstreeks en precies gerelateerd aan de snelheid van de vloeistof in de buis.

WHier.

θ is de includeringshoek naar de stroomrichting

M is de reistijd van de ultrasone straal

D is de diameter van de buis

Tup is de tijd voor de straal van upstream transducer naar de stroomafwaarts een

Tdown is de tijd voor de straal van de stroomafwaartse omvormer naar de upstream

ΔT=top Tdown

1.4 Optioneel transducer

◆ TS-1met een diameter van niet meer dan 30 mm,

◆ TM-1met een diameter van niet meer dan 50 mm,

◆ TL-1met een diameter van niet meer dan 30 mm

◆ HTS-1met een diameter van niet meer dan 30 mm,

◆ HTM-1met een diameter van niet meer dan 50 mm,

1.5 Typische toepassing

De wandmontage vloeimeter kan worden toegepast op een breed scala van pijpleidingen.

Voorbeelden zijn:

★ water (warm water, gekoeld water, stadswater, zeewater, afvalwater, enz.);

★ afvalwater met een laag deeltjesgehalte;

★ olie (ruwe olie, smeerolie, dieselolie, stookolie, enz.);

★ chemische stoffen (alcohol, zuren, enz.);

★ afvalwater van installaties;

★ dranken, vloeibare levensmiddelen;

★ Ultrazuivere vloeistoffen;

★ oplosmiddelen en andere vloeistoffen

1.6Productidentificatie

Elke set van de stroommeter heeft een uniek productidentificatienummer of ESN (elektronisch serienummer) in de software geschreven dat alleen kan worden gewijzigd met een speciaal gereedschap van de fabrikant.In geval van een hardwarefout, geeft u dit nummer aan dat zich in het menuvenster bevindtM61wanneer u contact opneemt met de fabrikant.
