Inleiding

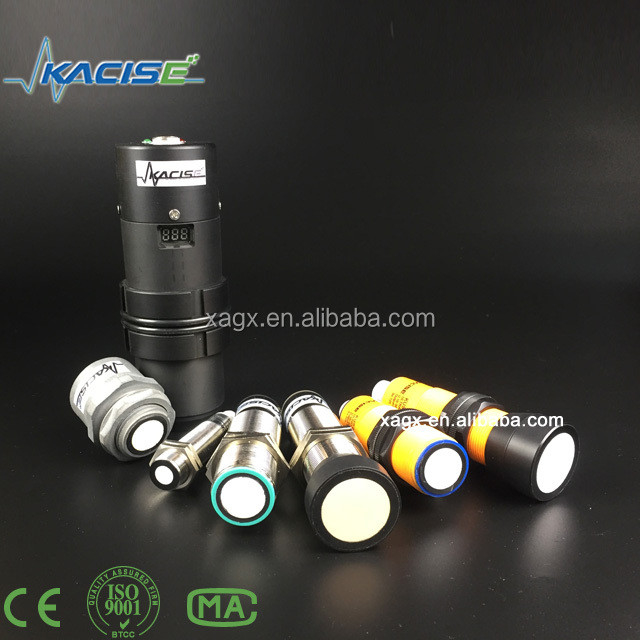

GXUS-serie ultrasone sensoren dekken een verscheidenheid aan toepassingsscenario's in industriële automatisering.meet- of detectietaken van het vulniveau bij poorten en deuren: zij bieden oplossingen voor de meest uiteenlopende toepassingsvereisten.
Sensoren met digitale schakeluitgangen of een analoge 4-20 mA-interface zijn gebruikelijk.De meeste sensoren kunnen via een interface worden aangeleerd of geparameteriseerd en daarom aan de respectieve toepassing worden aangepast.
Kenmerken
Hoge resolutie
Korte responstijd
Kleine blinde zone
Verscheidene uitgangen beschikbaar: switch, analoge of RS232/485-uitgang
Specificatie
GXUS-M18
GXUS-M30
|
Sensorbereik
|
70... 1000 mm; 120... 2000 mm; 200... 3000 mm
|
|
Standaarddoelplaat
|
100 mm x 100 mm
|
|
Frequentie van de transducer
|
ongeveer 255 kHz
|
|
Reactievertraging
|
ca. 125 ms
|
|
LED blauw
|
Aansteken
|
|
LED-geel
|
solide: object in het beoordelingsbereik
|
|
flitsend: programmafunctie, object gedetecteerd
|
|
LED rood
|
solide: Fout
|
|
flitsend: programmafunctie, geen object gedetecteerd
|
|
Werkspanning UB.
|
10... 30 V DC, golf 10 % SS
|
|
Stroomvoorziening zonder belasting I0
|
≤45 mA
|
|
Outputtype
|
1 analoge uitgang 0-10V of 4...20mA.
|
|
Resolutie
|
0.11 mm bij maximaal meetbereik
|
|
Afwijking van de kenmerkende curve
|
±1 % van de volle schaalwaarde
|
|
Herhalingsnauwkeurigheid
|
±0.1 % van de volle schaalwaarde
|
|
Belastingsimpedantie
|
> 1 kOhm
|
|
Invloed van de temperatuur
|
±1.5 % van de volle schaalwaarde
|
|
Omgevingstemperatuur
|
-25... 70 °C (-13... 158 °F)
|
|
Bergingstemperatuur
|
-40... 85 °C (-40... 185 °F)
|
|

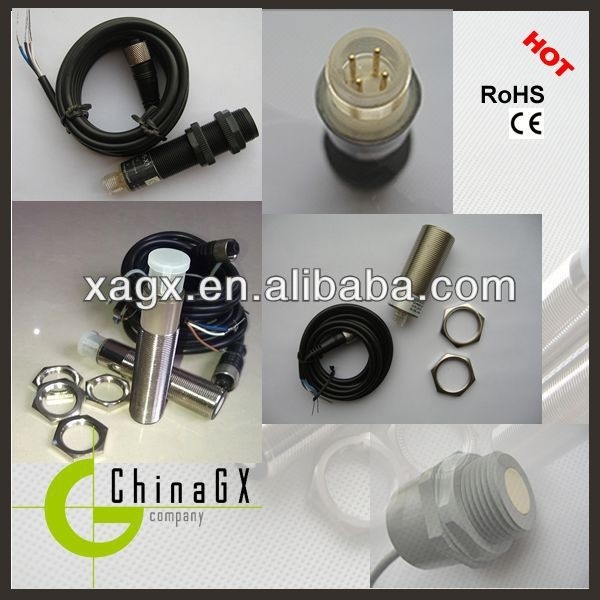

Type verbinding
|
De connector van het apparaat M12 x 1, 4-pin
|
|
Beschermingsniveau
|
IP65 (IP66 kan worden geselecteerd)
|
|
Materiaal
|
Behuizing: nikkeldopend messing
van roestvrij staal
of van kunststof
|
|
Transducer: epoxyhars/holle glazen bolmengsel;
polyuretaanschuim
|
Aanpassing van de beoordelingslimieten
De ultrasone sensor is voorzien van een analoge uitgang met twee leerbare evaluatiegrenzen, die worden ingesteld door de voedingsspanning -UB of +UB op de TEACH-IN-invoer toe te passen.De voedingsspanning moet gedurende ten minste 1 s op de TEACH-IN-invoer worden aangebracht.. LED's geven aan of de sensor het doel tijdens de TEACH-IN-procedure heeft herkend.
Er kunnen twee verschillende uitvoerfuncties worden ingesteld:
1De analoge waarde neemt toe naarmate de afstand tot het object toeneemt.
2. Analoogwaarde daalt met stijgende afstand tot object (valende helling)
Beoordelingsgrenswaarden mogen slechts worden gespecificeerd binnen de eerste 5 minuten na deZet de stroom aan.
Om de beoordelingslimieten later te wijzigen,De gebruiker kan de gewenste waarden pas na een nieuwe aanstelling van de motor aangeven.
Inrichting van het voertuig (A2 > A1)
-Positieobject bij ondergrens van de evaluatie
- Ondergrens A1 met - UB
- Positieobject bij bovengrens van de evaluatie
- TEACH-IN bovengrens A2 met + UB
Voor de installatie van een onderdeel van een voertuig moet het voertuig de volgende kenmerken hebben:
-Positieobject bij ondergrens van de evaluatie
- TEACH-IN onderste limiet A2 met + UB
- Positieobject bij bovengrens van de evaluatie
- Teach-in bovengrens A1 met - UB
Standaardinstelling
A1: onbruikbaar gebied
A2: nominaal meetbereik
Werkwijze: stijgende oprit
LED-displays
|
Displays afhankelijk van de werkwijze
|
Rode LED
|
Gele LED
|
|
Beoordelingslimiet van TEACH-IN
Object gedetecteerd
Geen voorwerp gedetecteerd
Voorwerp onzeker (niet geldig)
|
weg
flitsen
op
|
flitsen
weg
weg
|
|
Normale modus (beoordelingsbereik)
|
weg
|
op
|
|
Fout
|
op
|
voorgaande toestand
|
GXUS-M56
|
Afstand
|
50...500 mm;100...1000 mm;200...3000 mm;300...5000 mm;
500...6000 mm
|
|
Resolutie
|
3 mm of 0,1%(Wat is groter?)
|
|
Reactietijd
|
< 200 ms
|
|
Afbeelding
|
LED's
|
|
Uitstoothoek
|
20°
|
|
Analoog-uitgang
|
4~20mA/500Ω belasting
|
|
Sheksenproductie
|
Relais DC 30V/ 5A, PNP/NPN(Optioneel)
|
|
RS232/485
|
MODBUS-protocol of aangepast protocol (optioneel))
|
|
Stroomvoorziening
|
Standaard 24VDC(±15%)
|
|
Omgevingstemperatuur
|
- 20~+60°C
|
|
Beschermingsklasse
|
IP65 (IP66 kan worden gekozen)
|
|
Installatie
|
M56*2
|
