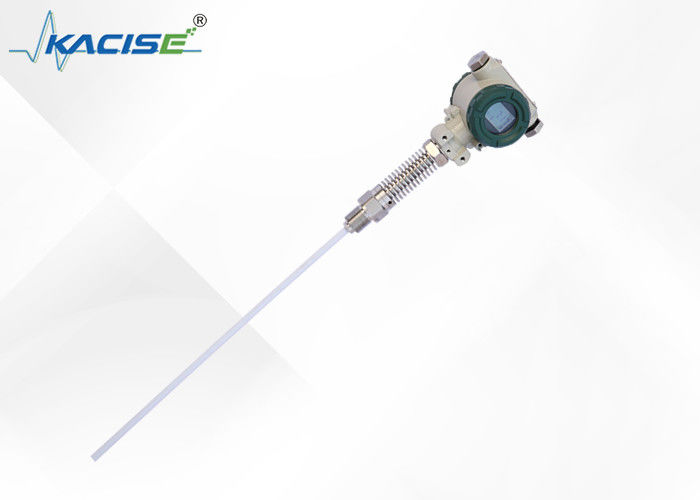

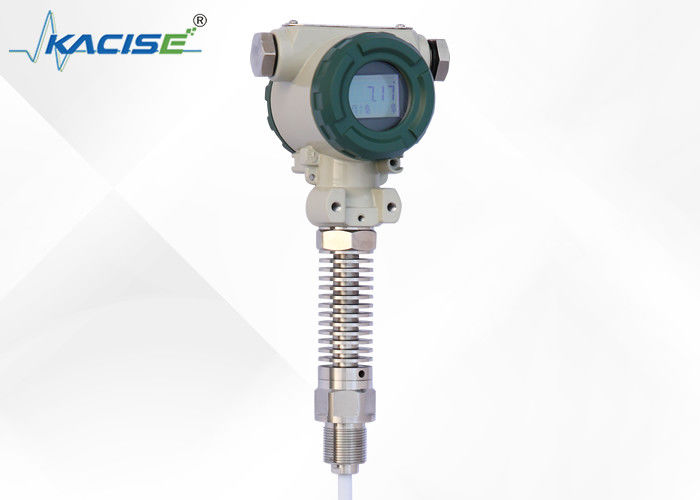

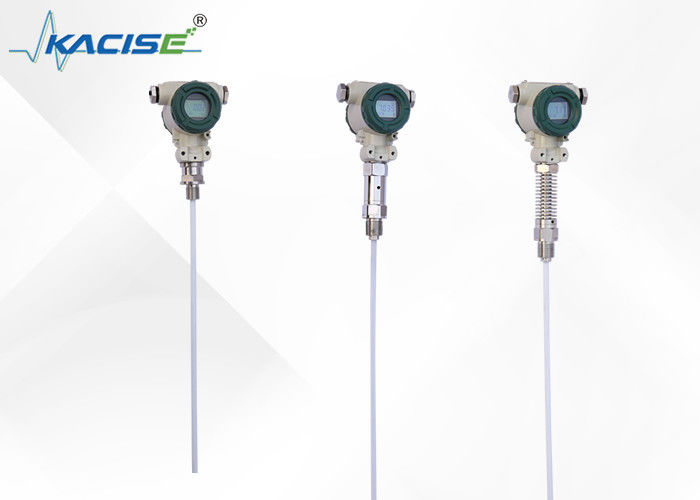

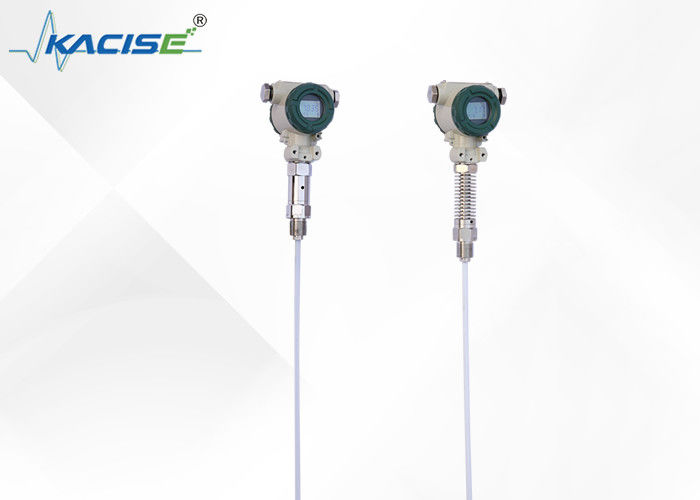

KCF6021-1-900mm capacitieve niveauschakelaar met IP67 bescherming -50~250C sondetemperatuur en 2~28VDC voeding

De capacitieve niveautransmitter uit de KCF600-serie is een perfecte oplossing voor continue detectie van verschillende vloeistoffen onder zware omstandigheden zoals hoge temperatuur en druk, corrosie, kristallisatie en verstopping. Deze zender is ideaal voor het meten van water-, zuur- en alkalioplossingen en het waterniveau in een ketel. In tegenstelling tot traditionele niveautransmitters is deze machine vrij van bewegende of flexibele onderdelen en heeft het unieke kenmerk van slagvastheid, eenvoudige installatie, hoge betrouwbaarheid, hoge precisie en redelijke kosten.

Het apparaat is voorzien van een geavanceerd RF-capacitief detectiecircuit voor nauwkeurige compensatie van temperatuur en lineariteitscorrectie, dat vervolgens wordt omgezet in een standaard elektrisch signaal dat gewoonlijk varieert van 4 tot 20 mA. De systeemconfiguratie biedt de mogelijkheid tot HART-, CANBUS- en 485-communicatieprotocollen. Het volledige bereik van de zender heeft een zelfkalibratiefunctie, waardoor gebruikers automatisch de "nul"- en "bereik"-waarden kunnen kalibreren met een simpele druk op twee toetsen. Dit is een zeer aanpasbaar apparaat dat geschikt is voor het vervangen van traditionele niveautransmitters van het vlotter-, ingangs- en drukverschiltype in verschillende situaties.

Hoge betrouwbaarheid en minimaal onderhoud

Onze producten zijn ontworpen met eenvoudige structuren die geen beweegbare of elastische componenten bevatten. Hierdoor hebben onze producten een hoge betrouwbaarheid en vereisen ze minimaal onderhoud. Onder normale omstandigheden behoeven onze producten geen regelmatige, middelgrote en kleine reparaties.

Signaaluitgangsvariëteit

Wij begrijpen dat verschillende systemen verschillende configuraties vereisen. Daarom worden onze producten geleverd met een verscheidenheid aan signaaluitvoeropties om aan deze verschillende behoeften te voldoen.

Nauwkeurige metingen

Onze producten zijn uitgerust om containers met hoge temperaturen en hoge druk te verwerken, en onze metingen worden niet beïnvloed door de temperatuur, het soortelijk gewicht of de vorm van de container, noch door de invloed van druk. Dit maakt onze producten zeer betrouwbaar voor nauwkeurige metingen onder extreme omstandigheden.

Geschikt voor corrosieve vloeistoffen

Wij begrijpen dat niet alle vloeistoffen gelijk zijn. Onze producten zijn bijzonder geschikt voor het meten van corrosieve vloeistoffen zoals zuren en alkalische oplossingen. U kunt erop vertrouwen dat onze producten nauwkeurige en betrouwbare metingen leveren in deze zware omstandigheden.

Bescherming tegen overstroom, overspanning en stroompolariteit

Wij hechten waarde aan de veiligheid van onze gebruikers. Daarom worden onze producten geleverd met de perfecte bescherming tegen problemen met overstroom, overspanning en stroompolariteit. U kunt erop vertrouwen dat onze producten in elke situatie een veilige en betrouwbare werking bieden.

• Detectiebereik: 0,01 ~ 30 m
• Nauwkeurigheid: niveau 0,2, niveau 0,5
• Drukbereik: -0,1 MPa ~ 32 MPa
• Sondetemperatuur: -50 ~ 250 ℃
• Omgevingstemperatuur: -20 ~ 60 ℃
• Opslagtemperatuur: -55℃~+125 ℃
• Uitgangssignaal: 4~20mA, 4 ~ 20mA met HART-communicatie/485/CAN-buscommunicatie
• Voedingsspanning: 12~28VDC (moet worden gevoed door de veiligheidsbarrière)
• Bevestiging: Schroefmontage M20×1.5,M27×2,
  • Flensmontage DN25,DN40,DN50. Speciale specificaties kunnen worden aangepast
• Bevochtigd materiaal: 316 roestvrij staal, 1Gr18Ni19Tior of PTFE
• Stabiliteit op lange termijn: ≤0,2%FS/jaar,
• Temperatuurafwijking: ≤0,02%FS/℃ (bereik van 0~70℃)
• Explosieniveaus: intrinsiek veilige ExiraⅡC T6, drukvast Ext II C T5
• Bescherming:IP67
• Intrinsiek veilige parameters: Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

De kabel- en staafniveauzender heeft verschillende vaste manieren om zich aan te passen aan verschillende omstandigheden ter plaatse. Wanneer de locatie niet in de procesfaciliteiten kan voorzien, zoals de M20 × 1,5 binnendraad of flens, kunt u kiezen uit drie installatiemethodes (wandmontage, horizontaal buizenrek en verticaal buizenrek, waardoor u handig bent bij de installatie ter plaatse. (Met afbeeldingen)

Bij het meten van de media van de grotere mobiliteit kan de gebruiker de gewichtsbevestiging kiezen om te voorkomen dat de sensor een gewelddadige zwaai maakt, wat de rol kan spelen van de stabiliteit van de sensor. De zware voorwerpen moeten bij het toevoegen van gewicht op de bodem van de container worden geplaatst, om de draad van de sensor niet te breken.

Wanneer de omstandigheden ter plaatse slecht zijn, moet de gebruiker het sensorscherm gebruiken om de sensor te beschermen om schade door vreemde voorwerpen te voorkomen of de meetnauwkeurigheid te beïnvloeden.

Als de containers niet van metaal zijn, moeten we de zenderbehuizing voorzien van een draadtoegang tot de bodem van de container als we een KCF600 staafniveauzender gebruiken; anders is de meting niet nauwkeurig.

Dit product is in de fabriek gekalibreerd; De behoefte aan veldaanpassing kan de volgende methoden gebruiken:

A: Intelligente circuitfoutopsporingsmethode:

Locatie-nul ----- Wanneer het vloeistofniveau zich op de laagste plaats bevindt, houdt u de "Z"-toets en de "S"-toets gedurende 8 seconden ingedrukt na dezelfde tijdvrijgave en vervolgens klikt u op de "Z"-toets, de uitgangsstroom wordt automatisch aangepast op 4mA.

Locatie - gevuld ------ Wanneer het vloeistofniveau op de hoogste plaats is, houdt u de "Z"-toets en de "S"-toets gedurende 8 seconden ingedrukt na dezelfde tijdvrijgave, en vervolgens klikt u op de "S"-toets, de uitgangsstroom wordt automatisch aangepast op 20 mA.

B: Foutopsporingsmethode voor analoge circuits:

Wanneer het vloeistofniveau de volgende limiet bereikt, gebruik dan de langzaam draaiende "Z"-potentiometer van de schroevendraaier en observeer de ampèremeterwaarden dichtbij 4mA

Wanneer het vloeistofniveau de bovengrens bereikt, gebruik dan de langzaam draaiende "S"-potentiometer van de schroevendraaier en observeer de ampèremeterwaarden dichtbij 20 mA

En gebruik hem 2-3 keer langer, totdat de nul en het bereik nauwkeurig waren op 4 mA en 20 mA. Na het afstellen moet het deksel van de zender weer vastgedraaid worden.

1. Producten worden geleverd met productcertificering en handleiding, met productnummer, technische parameters, bedradingsschema en productiedatum. Controleer dit om fouten te voorkomen.
2. De installatie moet gebaseerd zijn op de productaansluiting en draadtypes. Controleer of de site-interface consistent is met de productinterface of niet. Draai de schroefdraadverbinding langzaam vast, let op de afdichting, het koppel kan niet rechtstreeks worden toegevoegd aan de zenderbehuizing en kan alleen worden toegevoegd aan de zesdelige zenderinterface.
3. De bedrading moet strikt in overeenstemming zijn met de bedrijfsinstructies.
4. Dit product is een nauwkeurig energieconversie-instrument, dat demontage, botsingen, vallen en harde afwijzing bij het spelen verbiedt.
5. Zender Werkt onmiddellijk na het inschakelen, maar de output kan stabiel zijn na 30 minuten opwarmen.
6. Abnormaal gebruik, stroom uitschakelen, controleren of rechtstreeks contact opnemen met onze technische afdeling.
7. Bij transport en opslag moet de originele verpakking worden hersteld en worden opgeslagen in een koel, droog en geventileerd magazijn.
8. Bij het installatieproces moet erop worden gelet dat de huid van de sensordraad niet breekt.
9. Bij het installeren van de sensordraad moet de afstand tot de zwembadwand minstens 10 cm hoger zijn, anders zou de meting niet nauwkeurig zijn.
10. De aardingslijn van de gehele PTFE-structuur en het staafniveau moeten geleid worden met gemeten media; anders zou de meting niet nauwkeurig zijn.
11. De installatielocatie moet effectieve bliksembeveiligingsmaatregelen nemen.
12. De behuizingen van elke zender uit deze serie moeten geaard zijn; De aardingsweerstand moet minder dan 4Ω zijn.
13. De veiligheidsbarrière moet explosieveilig worden gecertificeerd; de installatievereisten ervan moeten de vereisten van de instructies volgen.
14. Wanneer de zender wordt gebruikt in een "0"-zone, moeten de door de barrière gevoede stroomtransformatoren voldoen aan de vereisten van GB3836.4-2000 NO. 8.1.

De Kacise vloeistofniveaumeter is gemaakt van hoogwaardig 316 roestvrij staal of PTFE-materiaal dat duurzaamheid en langdurige prestaties garandeert. Het is geschikt voor gebruik in verschillende scenario's en toepassingen, zoals capacitieve olieniveausensoren voor vrachtwagens en industriële tanks.

Dit product heeft een nauwkeurigheid van ±2%, ±5% en een temperatuurafwijking van ≤0,02%FS/℃ (bereik van 0~70℃). Het is bestand tegen opslagtemperaturen van -55℃~+125℃ en sondetemperaturen van -50~250℃, waardoor het ideaal is voor gebruik in zware industriële omgevingen.

De Kacise vloeistofniveaumeter is perfect voor een breed scala aan toepassingen, zoals het monitoren van het brandstofniveau in vrachtwagens, het meten van het oliepeil in industriële tanks en andere toepassingen voor het meten van vloeistofniveaus. De capacitieve brandstofsensortechnologie zorgt voor nauwkeurige en betrouwbare metingen in alle scenario's.

Onze vloeistofniveaumeter heeft een voedingsspanning van 2~28VDC (en moet worden gevoed door de veiligheidsbarrière). Het temperatuurbereik van de sonde bedraagt ​​-50~250 ℃ met een nauwkeurigheid van ±2%, ±5%. Het bereik voor dit product is 0,01~30 M en het heeft een opslagtemperatuurbereik van -55℃~+125 ℃.

Heeft u een op maat gemaakte capacitieve olieniveausensor nodig voor uw vrachtwagen of industriële tank? Zoek niet verder dan Kacise! Neem vandaag nog contact met ons op voor meer informatie over onze productaanpassingsdiensten.

• Hulp bij installatie
• Training over productgebruik en onderhoud
• Reparatie- en onderhoudsdiensten
• Kalibratiediensten
• Technische problemen en ondersteuning
• Productupgrades en -verbeteringen

Productverpakking:

Het vloeistofniveaumeterproduct wordt veilig verpakt in een doos met de juiste vulling om schade tijdens het transport te voorkomen. Het pakket bevat ook een handleiding en eventuele benodigde installatiehardware.

Verzending:

Het vloeistofniveaumeterproduct wordt verzonden via standaard verzending over land. Klanten kunnen het product binnen 5-7 werkdagen na het plaatsen van de bestelling verwachten.
