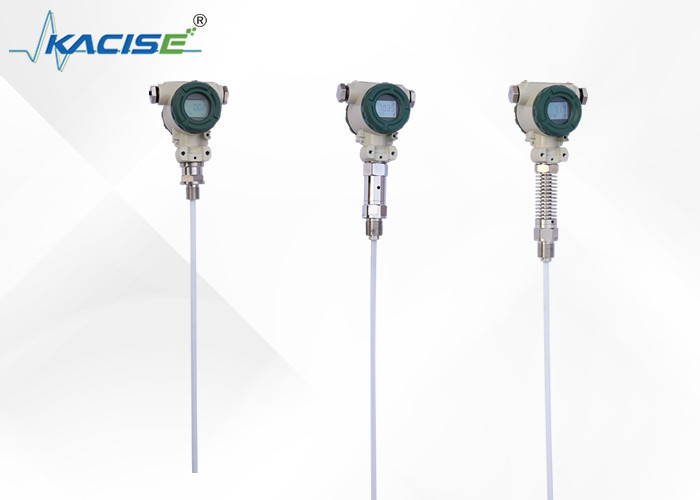

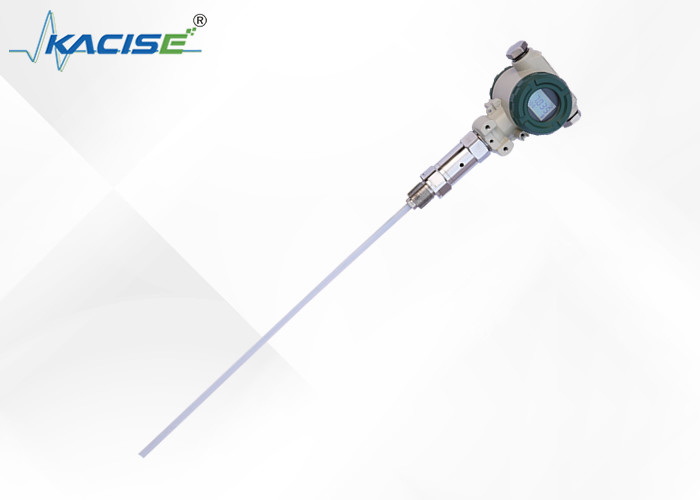

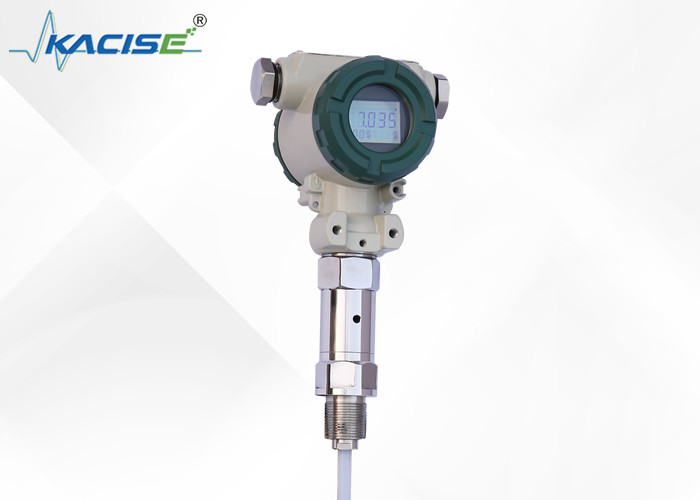

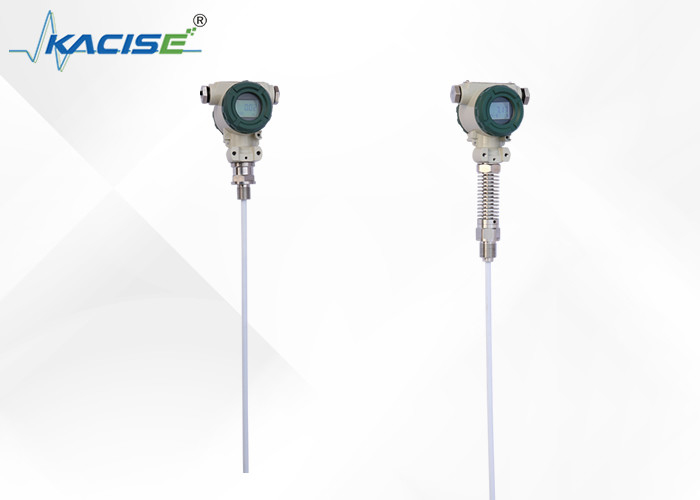

KCF6021-1-230mm 32MPa IP67 waterdicht capacitieve brandstofniveau sensor met -50~250°C sonde temperatuur

Productbeschrijving:

De capacitieve niveauzender van de KCF600-serie is een ideale oplossing voor de continue detectie van verschillende vloeistoffen onder moeilijke omstandigheden, zoals hoge temperatuur en druk, hoge corrosie,neiging tot kristalliserenHet is vooral geschikt voor het meten van water, zuur- en alkalische oplossingen, evenals het watergehalte in ketels.een hoge betrouwbaarheid biedenHet kan bovendien de traditionele drijver, input,en differentiële druk-gebaseerde niveausenders in verschillende situaties.

De belangrijkste componenten van de zender maken gebruik van geavanceerde RF-capacitive sensing die nauwkeurig worden gecompenseerd door temperatuur en lineariteitscorrectie.Deze componenten worden vervolgens omgezet in een standaard elektrisch signaalHet systeem is configureerbaar met communicatieprotocollen zoals HART, CANBUS en 485.die automatische kalibratie van "nul" en "bereik" mogelijk maakt met slechts twee toetsdrukken, die aanpassingsvermogen biedt aan verschillende complexe situaties.

Kenmerken:

Technische parameters:

● Gewatteerd materiaal: 316 roestvrij staal,1Gr18Ni19Tior of PTFE

●Langetermijnstabiliteit: ≤ 0,2% FS/jaar,

●Temperatuurverschuiving: ≤ 0,02% FS/°C (bereik 0°70°C)

●Explosiewaarden: intrinsiek veilig ExiraIIC T6, vlamwerend Ext II C T5

● Bescherming: IP67

●Intrinsiek veilige parameters:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

De CommissietropCc - Iknterfac.e a.nd s- Ikgals definheton

Een zender is een standaard instrument met twee of drie draden. De stroomterminals (signaal) bevinden zich aan de bedradingszijde van het instrument in de behuizing.De signaallijn moet afgeschermd zijn met een kabel of een gedraaid paar., probeer niet samen te rijden met de andere stroomkabelbuis of de volgende trog, noch door de nabijgelegen hoogvermogenapparatuur.

P- Ikcture1: Sta.nDard Ik...evde tRansm- Iktter w- Ikring d- Ika.gram

1 lege pin

24-20mA+

34-20mA-

4Leeg pen

Twee-draadverbinding

1Signaaluitgang

224V stroomvoorziening

3Gemeenschappelijke grondslag

4Leeg pen

Drie-draadverbinding

P- Ikcture2: HEenNT1 gelijke behandelingmuNicat- Ja.ntRansm- Iktter w- Ikr- Ik- Ik ben bang.a.gram

P- Ikcture3:Ik...- Nee.r- IkN.B.- IkcaIk...Ik...y sa.fe w- Ikr- Ik- Ik ben bang.a.gra.m

Installatie

De kabel- en staafniveauzender heeft een verscheidenheid aan vaste manieren om zich aan te passen aan verschillende werkomstandigheden.5 vrouwelijke draad of flens, kunt u kiezen uit drie installatiemethoden (wandmontage, horizontale buisrek en verticale buisrek, die u handig maken bij de installatie ter plaatse.(Met foto's)

Bij het meten van de media van de grotere mobiliteit kan de gebruiker de gewicht bevestiging kiezen om te voorkomen dat de sensor vormen gewelddadige schommeling, die de rol van de stabiliteit van de sensor kan spelen.De zware voorwerpen moeten bij het toevoegen van het gewicht in de bodem van de container worden geplaatst., zodat de draad van de sensor niet breekt.

Wanneer de omstandigheden op het terrein slecht zijn, dient de gebruiker het sensorschild te gebruiken om de sensor te beschermen om schade door vreemde lichamen te voorkomen of de meetnauwkeurigheid te beïnvloeden.

Als de containers niet van metaal zijn, moeten we de transmitterbehuizing met een toegangsdraad aan de bodem van de container plaatsen wanneer we een KCF600-staafniveau-transmitter gebruiken;anders is de meting onjuist.

Dit product is in de fabriek gekalibreerd; de aanpassing van het veld kan volgens de volgende methoden plaatsvinden:

Een: Intelligent. circ.Uit. dEbouggverzameldhOD:

Site-zero----- Wanneer het vloeistofniveau zich op de laagste plaats bevindt, houd de "Z" -toets en de "S" -toets gedurende 8 seconden ingedrukt na dezelfde tijd vrijlating, en klik dan op de "Z" -toets,de uitgangsstroom wordt automatisch ingesteld op 4mA.

Als het vloeistofgehalte op de hoogste plaats is, houd je de "Z" en "S" toetsen 8 seconden ingedrukt.de uitgangsstroom wordt automatisch ingesteld op 20 mA.

B: Eenvergunningc.Uit. Deb.- Ik heb een probleem.hod:

Wanneer het vloeistofniveau in de volgende limiet, gebruik de schroevendraaier langzaam draaiende "Z" potentiometer, observeren van de ammeter metingen dicht bij 4mA

Wanneer het vloeistofniveau in de bovengrens, gebruik de schroevendraaier langzaam draaiende potentiometer "S" en observeer de ammeter metingen dicht bij 20mA

En bedien het nog 2-3 keer, totdat de nul en span waren nauwkeurig 4mA en 20mA. Na de aanpassing, strenger de dekking van de zender moet zijn.

- Nee, niet echt.te:

1. Producten leveren met productcertificering en handleiding, die productnummer, technische parameters, bedradingsschema, en de datum van productie, controleer om de fout te voorkomen.

2. De installatie moet gebaseerd zijn op de productverbinding en draadtypen, controleer of de site-interface consistent is met de productinterface of niet.Let op de afdichting., kan het koppel niet rechtstreeks worden toegevoegd aan de zenderbehuizing en kan alleen worden toegevoegd aan de zespartij-zenderinterface.

3De bedrading moet strikt in overeenstemming zijn met de bedrijfsinstructies.

4Dit product is een precisie-energie-omzet instrument, verbieden demontage, botsing, val en harde afwijzing te spelen.

5De zender werkt onmiddellijk nadat de stroom is ingeschakeld, maar de uitslag kan stabiel zijn na 30 minuten opwarmen.

6Als er iets misgaat, sluit u de stroom af, controleert u of neemt u rechtstreeks contact op met onze technische afdeling.

7Vervoer, opslag dient te geschieden in de oorspronkelijke verpakking en in een koel, droog, geventileerd magazijn.

8Bij de installatie moet er voor worden gezorgd dat de sensordraad niet breekt.

9Bij de installatie van de sensordraad dient de afstand van de zwembadwand ten minste 10 cm hoger te zijn, anders is de meting niet nauwkeurig.

10De aardingslijn van de gehele PTFE-constructie en het staafniveau moeten worden geleid met

de meetmedium; anders zou de meting niet nauwkeurig zijn.

11De installatieplaats moet effectieve maatregelen nemen ter bescherming tegen bliksem.

12De behuizingen van alle zenders van deze serie moeten geaard zijn; de aardingsweerstand moet kleiner zijn dan 4Ω.

13De veiligheidsbarrière moet ontploffingsbestendig zijn; de installatievereisten moeten voldoen aan de voorschriften van de instructies.

14. Wanneer de zender wordt gebruikt om de "0" zone aan de barrière aangedreven krachttransformatoren moeten voldoen aan de eisen van GB3836.4-2000 NO. 8.1.

Toepassingen:

De Kacise Fluid Level Meter is geschikt voor een breed scala aan toepassingen, waaronder de monitoring van het brandstofniveau in GPS-trackingoplossingen.Het wordt aangedreven door een voedingsspanning van 2 28 VDC en moet worden aangedreven door de veiligheidsbarrière om een veilige en betrouwbare werking te garanderen.Het temperatuurbereik van de sonde is -50 ~ 250 °C en het drukbereik is -0,1 MPa ~ 32 MPa, waardoor het ideaal is voor gebruik in verschillende industriële omgevingen.

De Kacise Fluid Level Meter heeft een uitgangssignaal van 420mA,4 ~ 20mA met HART Communication/485/CAN Bus Communication, waardoor het compatibel is met een breed scala aan industriële regelsystemen.Het is gemakkelijk te installeren en heeft een minimale bestelhoeveelheid van 2 eenhedenHet product is verpakt in een karton en heeft een levertijd van 5 werkdagen.

De Kacise Fluid Level Meter is een zeer veelzijdig product dat in verschillende situaties kan worden gebruikt.Er wordt op gewezen dat de tank nooit leeg is en dat kostbare stilstand wordt voorkomen.Het wordt ook gebruikt in GPS-trackingoplossingen om het brandstofverbruik te controleren en ervoor te zorgen dat voertuigen op optimale efficiëntie werken.

Kortom, de Kacise Fluid Level Meter is een product van hoge kwaliteit dat geschikt is voor een breed scala aan industriële toepassingen.nauwkeurigOf u nu de brandstofspiegels in een vrachtwagen of een industriële tank moet controleren of op zoek bent naar een capaciteitsniveau detector voor gebruik in GPS-tracking oplossingen,de Kacise Fluid Level Meter is een uitstekende keuze.
