Productbeschrijving:

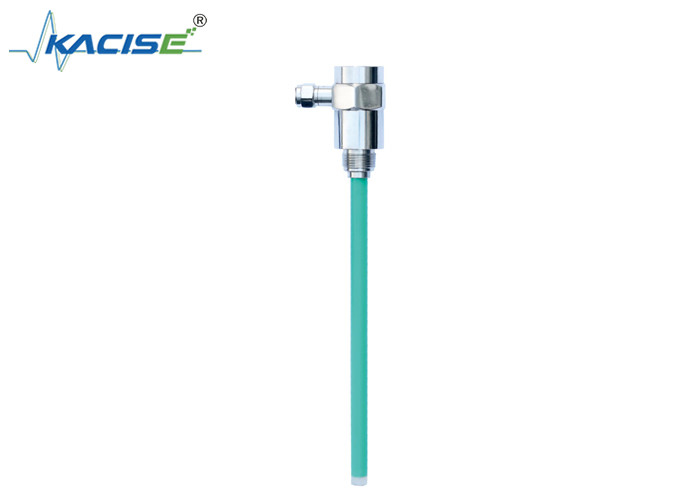

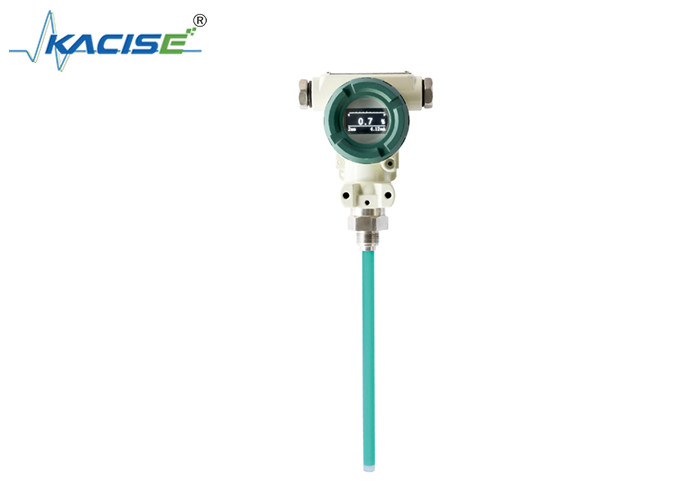

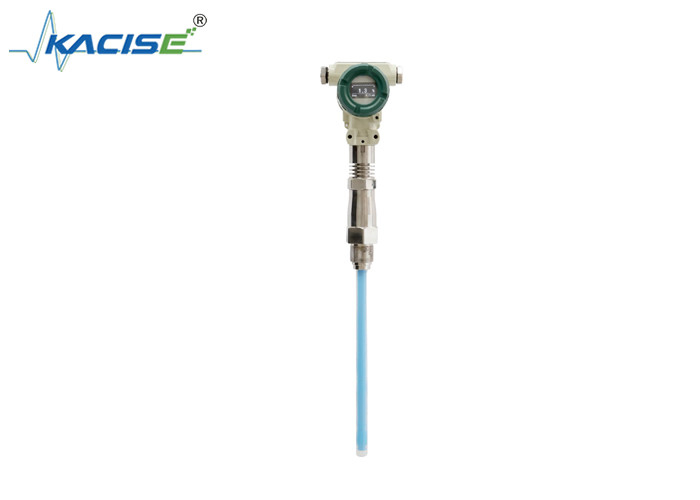

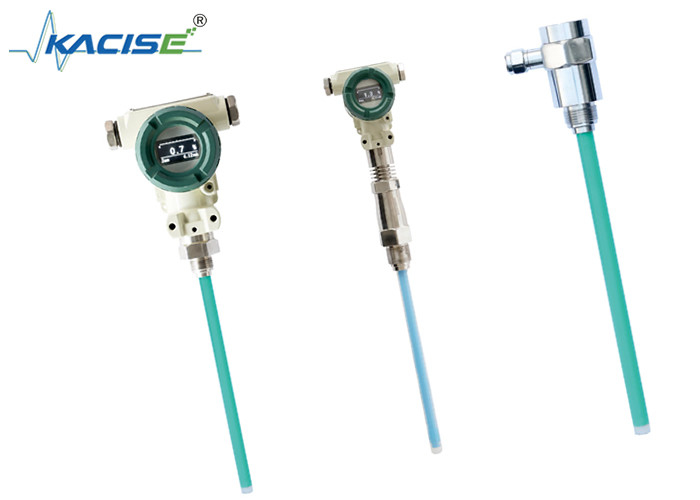

De capacitieve vloeistofspeidsensor KCF6052 is een ideale oplossing voor moeilijke meetscenario's zoals die met afvalwater, vloeistoffen met een hoge viscositeit, materialen die gemakkelijk kristalliseren,en andere variabele mediaHet is bovendien zeer bestand tegen schuim- en aerosol-invloeden en heeft de mogelijkheid om media met hechtingsproblemen te meten.
Deze sensor is een betrouwbare optie voor zulke extreme omgevingen omdat het geen bewegende of elastische onderdelen bevat, zeer stootbestendig is en gemakkelijk te installeren is.Het heeft een hoge nauwkeurigheid en een goede kostenprestatie ratio, waardoor het een uitstekend alternatief is voor andere niveausensoren, zoals radiofrequentie-toelating, radar, ultrasone en magnetostrictieve sensoren.
De kerncomponent van de sensor bestaat uit een geavanceerd radiofrequentiecapaciteitsdetectiecircuit dat wordt omgezet in een standaard elektrisch signaal.Het is uitgerust met een precieze temperatuurcompensatie en lineaire correctie door een interne processor voor een hogere nauwkeurigheidDit product maakt ook gebruik van tomografische scanningstechnologie om automatisch de dielectrische constante en temperatuursveranderingen van het medium te detecteren.met een vermogen van meer dan 50 W,De sensor heeft ook uitstekende anti-hangende, anti-condensatie, anti-bubbel en andere super aanpassingsvermogen om eventuele problemen te overwinnen.
Ten slotte heeft het product een beschermingsniveau van IP68, waardoor het kan worden gebruikt voor langdurige en stabiele metingen in ruwe omgevingen.
Gebeurtenis:
- Automatische aanpassing, automatische kalibratie, langdurig stabiel resultaat van de werkelijke hoogtewaarde.
- Anti-hangen, anti-condensatie, anti-bubbel en andere anti-fouling vermogen is super sterk.
- Eenvoudige structuur, geen bewegende onderdelen, hoge betrouwbaarheid, minder onderhoud.
- Er zijn verschillende signaaluitgangen beschikbaar voor gemakkelijke toegang tot verschillende systemen.
- Het wordt niet beïnvloed door de temperatuur, de specifieke zwaartekracht, de druk en andere factoren van de gemeten vloeistof.
- De hoogste temperatuurweerstand is ≤ 250°C, de hoogste drukweerstand ≤ 4 MPa en de levensduur is lang.
- Goed afdichtend vermogen, beschermingsgraad IP68 (behalve 6052).
- Perfecte overstroom, overspanning, kracht polariteit beschermingsmaatregelen.
- Meting cyclus: 0,5 seconden
- Langetermijnstabiliteit: ≤ 0,1% FS/jaar
- Temperatuurverschuiving: ≤0,02%FS/°C (in het bereik van -40°C+80°C)
- Meetsnelheid:
Wanneer het meetbereik binnen 300 mm ligt, ligt de absolute fout binnen ±3 mm (inclusief 3 mm);
Wanneer het meetbereik 300-700 mm bedraagt, is het nauwkeurigheidsniveau 1.0;
Wanneer het meetbereik 700-2000 mm bedraagt, is het nauwkeurigheidsniveau 0.5;
Technische parameters:
●Detectiebereik: 0,01 tot 30 m
●Nauwkeurigheid: niveau 0.2, niveau 0.5
● Drukbereik: -0,1MPa~32MPa
● Temperatuur van de sonde: -50 tot 250 °C
● Omgevingstemperatuur: -20~60 °C
● Bergingstemperatuur: -55°C+125°C
●Uitgangssignaal: 4×20mA,4 ~ 20mA met HART-communicatie/485/CAN-buscommunicatie
● Voerspanning: 12 ̊28 VDC (moet worden aangedreven door de veiligheidsbarrière)
● Bevestiging: schroefmontage M20×1.5,M27x2,
Flankenmontage DN25,DN40,DN50. Speciale specificaties kunnen worden aangepast
● Gewatteerd materiaal: 316 roestvrij staal,1Gr18Ni19Tior of PTFE
●Langetermijnstabiliteit: ≤ 0,2% FS/jaar,
●Temperatuurverschuiving: ≤ 0,02% FS/°C (bereik 0°70°C)
●Explosiewaarden: intrinsiek veilig ExiraIIC T6, vlamwerend Ext II C T5
● Bescherming: IP67
●Intrinsiek veilige parameters:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH
Installatie
Voor de installatie moet u het productmodel, de technische parameters, de installatiepoort,en toepassingsomgeving in detail om ervoor te zorgen dat de sensor ter plaatse overeenkomt met de installatieomgevingIndien u problemen ondervindt, neemt u zo spoedig mogelijk contact op met het verkooppersoneel om de installatie of retourzending te bevestigen om schade door verkeerd gebruik te voorkomen.Onnauwkeurige meting of schade aan het product.
Waarschuwing: Het is verboden om live te installeren, te demonteren, te botsen, te laten vallen of hard te raken
De vloeistofniveau sensor heeft verschillende installatie- en bevestigingsmethoden om zich aan te passen aan de verschillende omstandigheden op de locatie.
1De sensor is op een gesloten metalen container gemonteerd, die met een flenst of draad kan worden verbonden.het kan worden geïnstalleerd in een plug-in type, zoals weergegeven in de onderstaande figuur: installatie van het type plug-in
2De sensor wordt geïnstalleerd op de container waar het meetmedium wordt geroerd, vloeistof wordt aangetast, gewelddadig wordt geschud, enz.De sensor kan worden geïnstalleerd met een aangesloten buis buiten de container door middel van een flens of draadverbinding, zoals weergegeven in de onderstaande figuur: externe installatie
3Het meetmedium heeft roeren, vloeistofinslag, hevige schommelingen, enz. en de container heeft niet de voorwaarden voor de externe installatie van verbindingsbuizen.Wanneer plug-ininstallatie moet worden gebruiktHet meetbereik bedraagt meer dan 1000 mm en de container moet gereserveerd zijn.Of installeer een vaste beugel om ervoor te zorgen dat de sensor is beschadigd als gevolg van gewelddadige impact van vloeistof.
4De sensor kan met behulp van flens of draad worden aangesloten wanneer de niet-metalen container of het installatieoppervlak is geïsoleerd van de binnenkant van de container.De sensoroptie moet een hulpelektrode of een beschermende schermstructuur gebruiken.Als de vereiste structuur niet wordt aangenomen, kan de normale werking van de sensor niet worden gegarandeerd.u moet de hulpelektrode zelf installeren (gebruik één uiteinde van de metalen draad om de sensorshell/flens te verbinden, en aan de andere kant een tegenwicht aan de bodem van de container toevoegen en een bepaalde lengte voor de draad reserveren om schade aan de draad te voorkomen), zoals in de onderstaande figuur wordt weergegeven:Op een niet-metalen container.met draad of met flenzen
5. De sensor kan met behulp van flens of draad op de open container aan de bevestigingsbeugel worden aangesloten.Indien de vereiste structuur niet wordt aangenomen, kan de normale werkingsuitgang van de sensor niet worden gegarandeerd en moet een hulpparaat zelf worden geïnstalleerd.een tegengewicht aan de bodem van de container aan één uiteinde toevoegen, een bepaalde lengte voor de draad behouden om schade aan de draad te voorkomen), zoals in de onderstaande figuur wordt weergegeven: op de open container,installeer de beugel (de installatiepositie is op een afstand van De afstand van de zwembadwand moet groter zijn dan 10 cm, anders is de meting onjuist.
Toepassingen:
Deze capacitieve niveausensor heeft een temperatuurdrift van ≤ 0,02% FS/°C (bereik van 070°C), waardoor hij zeer nauwkeurig is in de monitoring van de vloeistofniveaus.De natte materialen zijn gemaakt van 316 roestvrij staal,1Gr18Ni19Tior Of PTFE, waardoor de duurzaamheid en levensduur in verschillende omgevingen worden gewaarborgd.
De Kacise Fluid Level Meter heeft een bereik van 0,01 ~ 30 M, waardoor het geschikt is voor gebruik in tanks en containers van verschillende groottes.met een vermogen van meer dan 10 WDe sondetemperatuur van deze capacitieve niveausensor kan variëren van -50 tot 250 °C, waardoor het een breed scala aan toepassingen biedt.
De Kacise capacitive liquid level sensing tool is ideaal voor gebruik in industrieën zoals olie en gas, chemie, voedsel en drank en waterbehandeling.Het kan ook worden gebruikt in toepassingen zoals opslagtanksDe nauwkeurigheid en betrouwbaarheid van de Kacise Fluid Level Meter maakt het tot een essentieel instrument voor de bewaking van de vloeistofniveaus in elke industrie.
Ondersteuning en diensten:
Verpakking en verzending:
Verpakking:
- 1 x vloeistofspeilmeter
- 1 x Gebruikershandleiding
- 1 x Kalibratiecertificaat
- 1 x beschermende behuizing
Vervoer:
- Verzendmethode: standaard
- Verzendtijd: 5-7 werkdagen
- Verzendkosten: gratis
