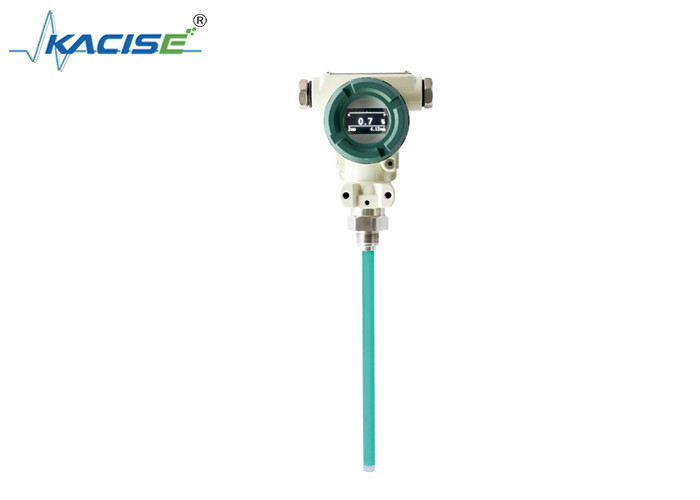

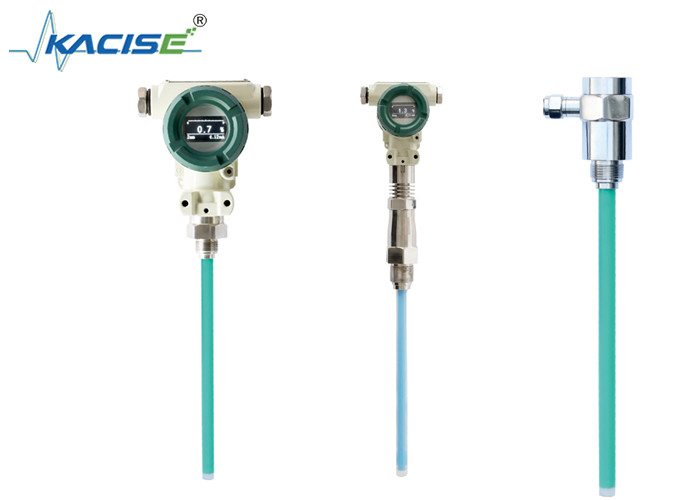

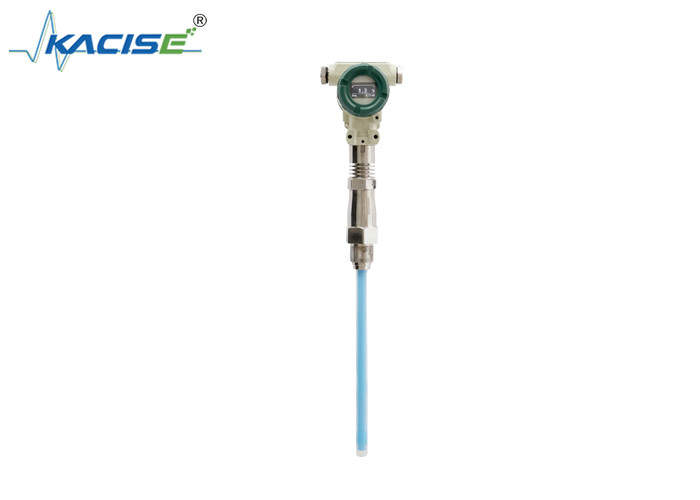

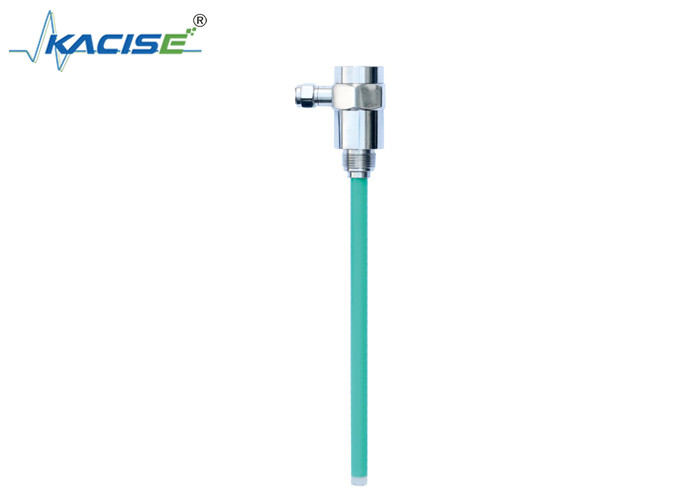

KCF6052-1-625mm 4-20mA Fluid Level Meter met HART-communicatie -50-250C Temperatuur van de sonde

Productbeschrijving:

De capacitieve vloeistofniveau sensor KCF6052 is een veelzijdig meetinstrument dat geschikt is voor uitdagende meetomgevingen.vloeistoffen met een hoge viscositeitHet is stootbestendig en gemakkelijk te installeren, waardoor het een betrouwbare en kosteneffectieve oplossing is.en magnetostrictieve sensoren en verschillende media nauwkeurig meten.

Het product is voorzien van een geavanceerd radiofrequentiecapaciteitsdetectiecircuit dat de meting omzet in een standaard elektrisch signaal.De interne processor compenseert de temperatuur nauwkeurig en zorgt voor lineaire correctie om een hoge nauwkeurigheid te garanderenDe sensor gebruikt tomografische scanning om automatisch de dielectrische constante en temperatuurverandering van het medium te detecteren, automatisch te kalibreren en aan te passen aan het gemeten medium.Dit elimineert de noodzaak van herkalibratie en zorgt voor aanpasbaarheid aan verschillende meetvereisten in complexe omgevingenDe sensor heeft ook een uitstekende weerstand tegen ophanging, condensatie, bubbels en andere ongunstige omstandigheden.

Het product heeft een beschermingsniveau van IP68, waardoor het in ruwe omgevingen kan functioneren en gedurende langere perioden stabiele metingen kan verrichten.

Gebeurtenis:

• Automatische aanpassing, automatische kalibratie, langdurig stabiel resultaat van de werkelijke hoogtewaarde.
• Anti-hangen, anti-condensatie, anti-bubbel en andere anti-fouling vermogen is super sterk.
• Eenvoudige structuur, geen bewegende onderdelen, hoge betrouwbaarheid, minder onderhoud.
• Er zijn verschillende signaaluitgangen beschikbaar voor gemakkelijke toegang tot verschillende systemen.
• Het wordt niet beïnvloed door de temperatuur, de specifieke zwaartekracht, de druk en andere factoren van de gemeten vloeistof.
• De hoogste temperatuurweerstand is ≤ 250 °C, de hoogste drukweerstand ≤ 4 MPa en de levensduur is lang.
• Goed afdichtend vermogen, beschermingsgraad IP68 (behalve 6052).
• Perfecte overstroom, overspanning, kracht polariteit beschermingsmaatregelen.
• Meting cyclus: 0,5 seconden
• Langetermijnstabiliteit: ≤ 0,1% FS/jaar
• Temperatuurverschuiving: ≤0,02%FS/°C (in het bereik van -40°C+80°C)
• Meetsnelheid:

Wanneer het meetbereik binnen 300 mm ligt, ligt de absolute fout binnen ±3 mm (inclusief 3 mm);

Wanneer het meetbereik 300-700 mm bedraagt, is het nauwkeurigheidsniveau 1.0;

Wanneer het meetbereik 700-2000 mm bedraagt, is het nauwkeurigheidsniveau 0.5;

Technische parameters:

● Gewatteerd materiaal: 316 roestvrij staal,1Gr18Ni19Tior of PTFE

●Langetermijnstabiliteit: ≤ 0,2% FS/jaar,

●Temperatuurverschuiving: ≤ 0,02% FS/°C (bereik 0°70°C)

●Explosiewaarden: intrinsiek veilig ExiraIIC T6, vlamwerend Ext II C T5

● Bescherming: IP67

●Intrinsiek veilige parameters:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Installatie

Voor de installatie moet u het productmodel, de technische parameters, de installatiepoort,en toepassingsomgeving in detail om ervoor te zorgen dat de sensor ter plaatse overeenkomt met de installatieomgevingIndien u problemen ondervindt, neemt u zo spoedig mogelijk contact op met het verkooppersoneel om na de installatie zaken te bevestigen of zaken te retourneren en te ruilen, om schade door verkeerd gebruik te voorkomen.Onnauwkeurige meting of schade aan het product.

Waarschuwing: Het is verboden om live te installeren, te demonteren, te botsen, te laten vallen of hard te raken

De vloeistofniveau sensor heeft verschillende installatie- en bevestigingsmethoden om zich aan te passen aan de verschillende locatieomstandigheden.

1De sensor is op een gesloten metalen container gemonteerd, die met een flenst of draad kan worden verbonden.het kan worden geïnstalleerd in een plug-in type, zoals weergegeven in de onderstaande figuur: installatie van het type plug-in

2De sensor wordt geïnstalleerd op de container waar het meetmedium wordt geroerd, vloeistof wordt aangetast, gewelddadig wordt geschud, enz.De sensor kan worden geïnstalleerd met een aangesloten buis buiten de container door middel van een flens of draadverbinding, zoals weergegeven in de onderstaande figuur: externe installatie

3Het meetmedium heeft roeren, vloeistofinslag, hevige schommelingen, enz., en de container heeft niet de voorwaarden voor de externe installatie van verbindingsbuizen.Wanneer plug-ininstallatie moet worden gebruiktHet meetbereik bedraagt meer dan 1000 mm en de container moet gereserveerd zijn.Of installeer een vaste beugel om ervoor te zorgen dat de sensor is beschadigd als gevolg van gewelddadige impact van vloeistof.

4De sensor kan met behulp van flens of draad worden aangesloten wanneer de niet-metalen container of het installatieoppervlak is geïsoleerd van de binnenkant van de container.De sensoroptie moet een hulpelektrode of een beschermende schermstructuur gebruiken.Als de vereiste structuur niet wordt aangenomen, kan de normale werking van de sensor niet worden gegarandeerd.u moet de hulpelectrode zelf installeren (gebruik een uiteinde van de metalen draad om de sensorshell / flens te verbinden, en aan de bodem van de container aan het andere uiteinde een tegengewicht toevoegen en een bepaalde lengte voor de draad reserveren om schade aan de draad te voorkomen), zoals in de onderstaande figuur wordt weergegeven:Op een niet-metalen container.met draad of met flenzen

5. De sensor kan met behulp van een flens of draad op de open container aan de bevestigingsbeugel worden aangesloten.Indien de vereiste structuur niet wordt aangenomen, kan de normale werking van de sensor niet gegarandeerd worden en moet een hulpapparatuur zelf worden geïnstalleerd.een tegengewicht aan de bodem van de container aan één uiteinde toevoegen, een bepaalde lengte voor de draad behouden om schade aan de draad te voorkomen), zoals in de onderstaande figuur wordt weergegeven: op de open container,installeer de beugel (de installatiepositie is op een afstand van De afstand van de zwembadwand moet groter zijn dan 10 cm, anders is de meting onjuist.

Toepassingen:

De Kacise Fluid Level Meter is ontworpen om het vloeistofniveau in tanks, vaten en leidingen te meten.waterbehandelingDe sensor kan zowel in gevaarlijke als in niet-gevaarlijke gebieden worden geïnstalleerd en wordt aangedreven door de veiligheidsbarrière.

Het drukbereik van de Kacise Fluid Level Meter is -0,1MPa~32MPa, en het heeft een voedingsspanning van 12~28VDC. Het uitgangssignaal is 4~20mA,en kan ook worden gebruikt met HART Communication/485/CAN Bus CommunicationDit maakt het gemakkelijk om de sensor te integreren met andere systemen in de fabriek.

De Kacise Fluid Level Meter heeft een langetermijnstabiliteit van ≤ 0,2% FS/Jar, wat zorgt voor nauwkeurige metingen in de tijd.Wat betekent dat het bestand is tegen stof en water.Dit maakt het geschikt voor gebruik in ruwe omgevingen.

De Kacise Fluid Level Meter is ideaal voor brandstofniveau zender, en capacitieve sensoren voor punt niveau detectie.De sensor is gemakkelijk te installeren en onderhouden, en levert betrouwbare en nauwkeurige meetgegevens.
