Precieze waterstandmeter perfect voor verschillende toepassingen en scenario's

Wat is een waterstandmeter?

Wat is een waterstandmeter?
Een waterstandmeter is een instrument dat wordt gebruikt om het waterniveau van rivieren, meren, reservoirs, irrigatiekanalen en andere waterlichamen automatisch te meten en vast te leggen.Het wordt ook wel een "vloeistofspiegelmeter" of "vloeistofoppervlaktemeter" genoemdHet principe is om de verandering van het waterpeil door middel van verschillende sensoren om te zetten in een meetbare fysieke hoeveelheid, waardoor de monitoring en registratie van het waterpeil wordt gerealiseerd.Hieronder volgen enkele veel voorkomende soorten waterstandmeters en hun principes::
Radarwaterstandmeter:Als het signaal op het water komt, wordt een deel ervan weergegeven.het berekent de afstand tussen het wateroppervlak en de radarwaterspiegelmeter volgens de heen- en terugreistijd van het signaal, waardoor de hoogte van het waterpeil wordt bepaald.
Ultrasone waterstandmeter:Het gebruikt ultrasone pulsen om de afstand van het wateroppervlak tot het apparaat te meten en berekent vervolgens het waterniveau.,geschikt zijn voor verschillende omgevingen.
Toepassingsscenario's van waterstandmeters:
Waterbeschermingsprojecten:Gebruikt voor waterniveaubewaking van reservoirs, dammen, rivieren, meren, irrigatiegebieden, enz.,het ondersteunen van waterbeschermingsdiensten bij het op een redelijke manier regelen van de planning en het gebruik van waterbronnen en het waarborgen van de veilige uitvoering van waterbeschermingsprojecten, zoals de opslag en de afvoer van water in reservoirs, en de overstromingsbestrijding en irrigatie van rivieren.
Industriële productie:In industrieën zoals chemische, elektrische energie, voedingsmiddelen en dranken, wordt het gebruikt voor het monitoren en controleren van het vloeistofniveau van verschillende reactoren, opslagtanks, ketels en andere containers,het waarborgen van de veiligheid en stabiliteit van het productieproces en het voorkomen van productieongevallen en kwaliteitsproblemen van producten als gevolg van abnormale vloeistofgehalten.
Milieubewaking:Monitoring van de veranderingen van het waterpeil van grondwater, wetlands, oceanen, enz., met gegevens ter ondersteuning van milieuonderzoek en -bescherming, zoals het begrijpen van de dynamische situatie van grondwater,de gevolgen van veranderingen van het waterpeil in ecosystemen in wetlands voor vegetatie en dieren en het probleem van de zeespiegelstijging.
Beheer van schepen en waterwegen:Het verstrekken van gegevens voor de diepte van de waterwegen en de beheersing van het waterpeil, het waarborgen van de veiligheid van de scheepvaart en de efficiëntie van de scheepvaart en het voorkomen van ongevallen zoals schepen die aan de rand lopen.
Gemeentelijke techniek:Gebruikt voor waterniveaubewaking van stedelijke watervoorziening en -afvoersystemen, zoals waterniveaubewaking van watervoorzieningstanken, watertorens, zuivere watermeren, rioolwaterpompstations,regenwaterpompstations, enz., waardoor de normale werking van de stedelijke watervoorziening en -afvoer wordt gewaarborgd en stedelijke wateroverlast wordt voorkomen.
Installatie van waterstandmeters:
Hieronder worden de algemene installatiestappen en voorzorgsmaatregelen voor verschillende gebruikelijke waterstandmeters weergegeven:
Radarwaterstandmeter:
Selectie van de installatiepositie:Kies een open en onbelemmerde positie, vermijd obstakels zoals bruggen, bomen, gebouwen, enz. op het pad van de radarstraal; voor rivieren, reservoirs, enz.,het moet op een stabiele plaats aan de oever worden geïnstalleerd, en het bereik van de veranderingen van het waterpeil moet worden overwogen om ervoor te zorgen dat het nog steeds effectief kan meten wanneer het waterpeil het laagst is.aandacht besteden aan de grootte van de ruimte en de structuur van het puthoofd om ervoor te zorgen dat het apparaat normaal kan worden geïnstalleerd en de signaaloverdracht niet wordt beïnvloed.
Bepaling van de installatiehoogte:Bepaal de installatiehoogte van de radarwaterstandmeter overeenkomstig de meetvereisten en de feitelijke situatie ter plaatse.het is vereist dat de antenne op een bepaalde afstand van het wateroppervlak staat om de invloed van schommelingen van het wateroppervlak op de meting te voorkomen., maar mag niet te hoog zijn om de nauwkeurigheid van de metingen niet te beïnvloeden.
Installatiemethode: de radarwaterstandmeter wordt meestal met een beugel of een muurmontage geïnstalleerd.ervoor zorgen dat de beugel stevig en stabiel is en het gewicht van het apparaat en de invloed van de omgeving kan dragen; bij de installatie aan de muur, een geschikte muur kiezen om ervoor te zorgen dat de muur het gewicht van de inrichting kan dragen en deze volgens de installatie-instructies bevestigen.
Kabellegging:Bij het leggen van kabels moet worden voorkomen dat de kabels worden geperst, uitgerekt of versleten door externe krachten.en tegelijkertijd aandacht besteden aan de waterdichtheid en de aarding van de kabels om te voorkomen dat de kabels nat raken en schade aan het apparaat of veiligheidsrisico's veroorzaken.
Debugging van apparaten:Nadat de installatie is voltooid, moet de radarwaterstandmeter worden gedeboug, inclusief het instellen van meetparameters, het kalibreren van het nulpunt en het bereik,controle van de signaalsterkte en -stabiliteit, enz., om ervoor te zorgen dat het apparaat normaal kan werken en het waterpeil nauwkeurig kan meten.
Ultrasone waterstandmeter:
Installatiepositie:Kies een plaats waar het wateroppervlak relatief rustig is, zonder duidelijke golven en storingen van de waterstroom, en vermijd tegelijkertijd de installatie in de buurt van de waterinlaat,een wateruitlaat of een plaats waar een groot aantal bubbels worden geproduceerd, zodat de verspreiding en reflectie van ultrasone golven niet worden beïnvloed; de installatiehoogte moet worden bepaald op basis van het meetbereik en de omstandigheden ter plaatse,met een vermogen van meer dan 50 W,, maar ook ervoor te zorgen dat het gereflecteerde signaal nog steeds kan worden ontvangen wanneer het waterniveau het laagst is.
Installatiehoek:De transducer van de ultrasone waterstandmeter moet loodrecht op het wateroppervlak worden gemonteerd om ervoor te zorgen dat de ultrasone golven verticaal kunnen worden uitgezonden en ontvangen.verbetering van de meetnauwkeurigheidAls de installatiepositie een bepaalde helling heeft, moeten de meetresultaten dienovereenkomstig worden gecorrigeerd.
Vaste methode:De ultrasone waterstandmeter kan in de geselecteerde positie worden geïnstalleerd door middel van bevestiging van een beugel of verbinding met een flens, enz.ervoor zorgen dat de installatie stevig is en voorkomen dat de inrichting tijdens het bedrijf schudt of verplaatst wordt.
Waterdichte behandeling:De interfaces en de kabelverbindingen van het apparaat moeten waterdicht worden behandeld om te voorkomen dat vocht het apparaat binnendringt en schade veroorzaakt;voor installatieposities die langdurig in een vochtige omgeving staan of door water kunnen worden overspoeld, moeten aanvullende waterdichte maatregelen worden genomen, zoals het gebruik van waterdichte deksels of afdichtingsmiddelen.
Kalibratie en debugging:Nadat de installatie is voltooid, moet de ultrasone waterstandmeter worden gekalibreerd en gedebogged, met inbegrip van het instellen van meetparameters, het aanpassen van de vergroting en het blinde gebied, enz.,om zich aan te passen aan verschillende meetomgevingen en -vereisten; tegelijkertijd de nauwkeurigheid en stabiliteit van het apparaat verifiëren door middel van daadwerkelijke metingen en vergelijkingen.

Ultrasone waterniveaumeterreeks

tabel voor de selectie van de waterstandsensor
Productmodel	foto	Prestatieparameter
KUS3000 M18		Meetbereik: 1m Uitgang: 4~20mA/NPN/PNP/RS485 Beschermingsklasse: IP65 Voerspanning: 13-30V Kenmerken: Aanpassing van materiaalondersteuning Materiaal: nikkeld koper Temperatuur: -25~70°C Genauigheid: 0,5%~1%
KUS3000 M30-Type1		Meetbereik: 2 m Uitgang: 4~20mA/NPN/PNP/RS485 Beschermingsklasse: IP65 Voerspanning: 13-30V Kenmerken: Aanpassing van materiaalondersteuning Materiaal: nikkeld koper Temperatuur: -25~70°C Genauigheid: 0,5%~1%
KUS3000 M30-Type2		Meetbereik: 4 m Uitgang: 4~20mA/NPN/PNP/RS485 Beschermingsklasse: IP65 Voerspanning: 13-30V Kenmerken: Aanpassing van materiaalondersteuning Materiaal: nikkeld koper Temperatuur: -25~70°C Genauigheid: 0,5%~1%
KUS3000 M30-Type3		Afstand: 6m/12m Uitgang: 4~20mA/NPN/PNP/RS485 Beschermingsklasse: IP65 Voerspanning: 13-30V Kenmerken: Aanpassing van materiaalondersteuning Materiaal: nikkeld koper Temperatuur: -25~70°C Genauigheid: 0,5%~1%

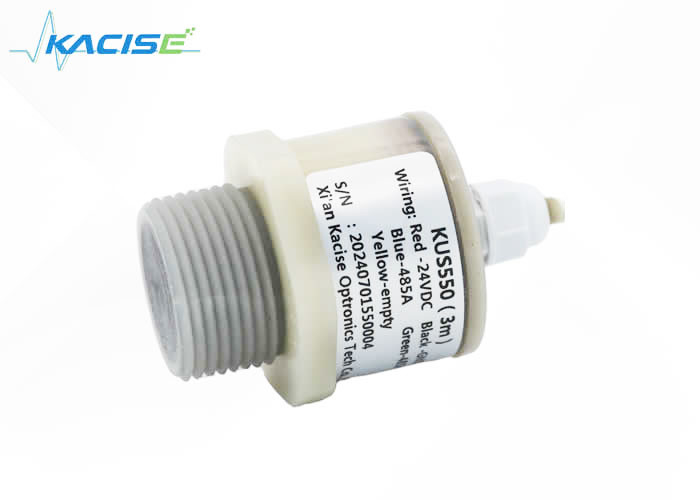

KUS550Warme verkoop)		Meetbereik: 0,8 m~4 m Uitgang: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Beschermingsniveau: IP68 Voerspanning: 3,3-30 V Kenmerken: Vullende lijm, bestand tegen zuur en alkalische stoffen Materiaal: PVDF Temperatuur: -40°C tot 85°C Genauigheid: 0,5%~1%

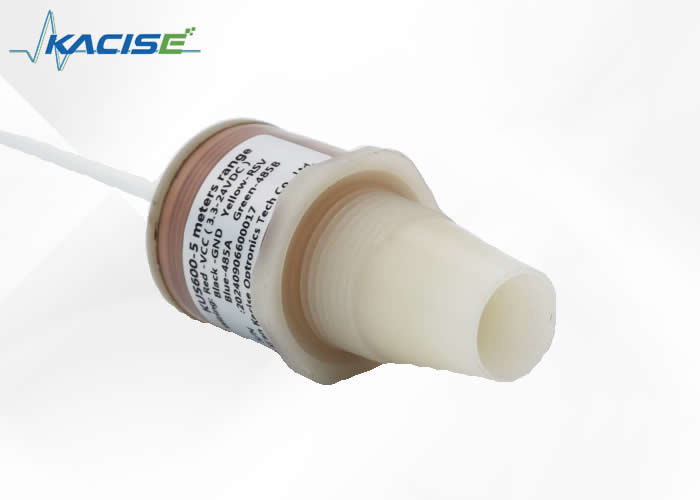

KUS600(Hoogkostenprestatiemodel		Afstand: 5 m Uitgang: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Beschermingsniveau: IP68 Spanning van de voeding: 3,3-24 V Kenmerken: Vullende lijm, bestand tegen zuur en alkalische stoffen Materiaal: PVDF Temperatuur: -40°C tot 85°C Genauigheid: 0,5%~1%

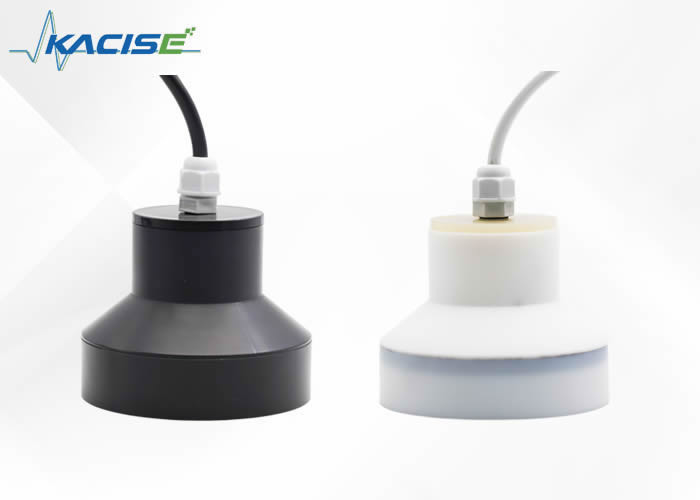

KUS630Groot bereik)		Meetbereik: 6 m~30 m Uitgang: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Beschermingsniveau: IP68 Voerspanning: 3,3-24V Kenmerken: Vullende lijm, bestand tegen zuur en alkalische stoffen Materiaal: PTFE/PVC Temperatuur: -40°C tot 85°C Genauigheid: 0,5%~1%
KUS640 (met scherm)		Bereik: 30m (kan worden aangepast volgens verschillende bereiken) Uitgang: 4~20mA/NPN/PNP/RS485/0-3V, 0-5V Beschermingsklasse: beeldscherm IP65, sonde IP68 Voerspanning: 3,3-30 V Kenmerken: Het scherm kan worden gedraaid Materiaal: kop: metalen aluminium, sonde materiaal: PVDF/PTFE/PVC Temperatuur: -40°C tot 85°C
KUS650 (Warm draadloos model)		Bereik: 30m (kan worden aangepast volgens verschillende bereiken) Uitgang: 4G/Lora/GPRS/NB Beschermingsklasse: beeldscherm IP65, sonde IP68 Voerspanning: 3,6 V Kenmerken: Draadloos Materiaal: kop: metalen aluminium, sonde materiaal: PVDF/PTFE/PVC Temperatuur: -40°C tot 85°C Genauigheid: 0,5%~1%

Radarwaterspiegelmeterreeks

Productmodel	foto	Prestatieparameter
KLD801		Metingsmedium: vloeibare, niet-corrosieve stof Meetbereik: 0,05 m ~ 10/20/30/60/100 m Procesverbinding: G11⁄2A / 11⁄2NPT draad/flens ≥ DN40 Procestemperatuur: -40 ~ 80°C Procesdruk: -0,1 ~ 0,3 MPa Grootte van de antenne: 32 mm lensantenne Materiaal van de antenne: PTFE Precisie: ±2 mm Beschermingsniveau: IP67 Centrale frequentie: 80 GHz Energiebron: twee draden /DC24V Vierdraad /DC12~24V Vierdraadsysteem /AC220V Shell: Aluminium/plastic/roestvrij staal Signaaluitgang: twee-draad /4... 20mA/HART-protocol Vier-draad systeem: 4... 20mA/ RS485 Modbus
KLD802		Metingsmedium: niet-corrosieve vloeistof, licht corrosieve vloeistof Metingsbereik: 0,1 m~10/20/30/60/100 m Procesverbinding: flens ≥ DN80 Procestemperatuur: -40 ~ 110°C Procesdruk: -0,1 ~ 1,6 MPa Grootte van de antenne: 32 mm lensantenne Materiaal van de antenne: PTFE Precisie: ±2 mm (meetbereik minder dan 35 m) ±5 mm (metingsafstand 35m-100m) Beschermingsniveau: IP67 Centrale frequentie: 80 GHz Energiebron: twee draden /DC24V Vierdraad /DC12~24V Vierdraadsysteem /AC220V Buitenste behuizing: Aluminium/roestvrij staal Signaaluitgang: twee-draad /4... 20mA/HART-protocol Vier draden vier... 20mA/RS485 Modbus
KLD803		Metingsmedium: sterke corrosieve vloeistof, stoom, schuim Meetbereik: 0,1 m ~ 10/20/30/60/100 m Procesverbinding: flens ≥ DN50 Procestemperatuur: -40 ~ 130°C Verwerkingsdruk: -0,1 ~ 2,5 MPa Antenna-grootte: 34 mm lensantenna (afhankelijk van de grootte van de flens) Materiaal van de antenne: PTFE Precisie: ±2 mm (meetbereik minder dan 35 m) ±5 mm (metingsafstand 35m-100m) Beschermingsniveau: IP67 Centrale frequentie: 80 GHz Energiebron: twee draden /DC24V Vierdraad /DC12~24V Vierdraadsysteem /AC220V Buitenste behuizing: Aluminium/roestvrij staal Signaaluitgang: twee-draad /4... 20mA/HART-protocol Vier draden vier... 20mA/RS485 Modbus
KLD804		Metingsmedium: sterke corrosieve vloeistof, stoom, schuim Metingsbereik: 0,1 m~10/20/30/60/100 m Procesverbinding: flens ≥ DN50 Procestemperatuur: -40 ~ 130°C Verwerkingsdruk: -0,1 ~ 1,0 MPa Antenna-grootte: 76 mm lensantenne Materiaal van de antenne: PTFE Precisie: ±2 mm Beschermingsniveau: IP67 Centrale frequentie: 80 GHz Energiebron: twee draden /DC24V Vierdraad /DC12~24V Vierdraadsysteem /AC220V Shell: Aluminium/plastic/roestvrij staal Signaaluitgang: twee-draad /4... 20mA/HART-protocol Vier draden vier... 20mA/RS485 Modbus
KLD805		Meetmedium: sterke corrosieve vloeistof, stoom, schuim, hoge temperatuur en hoge druk Metingsbereik: 0,1 m~10/20/30/60/100 m Procesverbinding: flens ≥ DN80 Procestemperatuur: -40 ~ 200°C Verwerkingsdruk: -0,1 ~ 2,5 MPa Antenna-grootte: 76 mm lens-antenna (op maat gemaakt volgens Franse grootte) Materiaal van de antenne: PTFE/integral vulling Precisie: ±2 mm Beschermingsniveau: IP67 Centrale frequentie: 80 GHz Energiebron: twee draden /DC24V Vierdraad /DC12~24V vierdraad /AC220V Shell: Aluminium/plastic/roestvrij staal Signaaluitgang: twee-draad /4... 20mA/HART-protocol Vier draden vier... 20mA/RS485 Modbus
KLD806		Metingsmedium: vaste stoffen, opslagcontainers, procescontainers of sterke stofsituaties Metingsbereik: 0,3 m~10/20/30/60/100 m Procesverbinding: flens ≥ DN100 Procestemperatuur: -40 ~ 110°C Procesdruk: -0,1 ~ 0,3 MPa Antenna grootte: 76 mm lens antenna + universele zuivering (of zonder zuivering) Materiaal van de antenne: PTFE Precisie: ±5 mm Beschermingsniveau: IP67 Centrale frequentie: 80 GHz Energiebron: twee draden /DC24V Vierdraad /DC12~24V vierdraad /AC220V Shell: Aluminium/plastic/roestvrij staal Signaaluitgang: twee-draad /4... 20mA/HART-protocol Vier draden vier... 20mA/RS485 Modbus
KWL801		Metingsmedium: water Meetbereik: 0,1 m tot 65 m Montagewijze: beugel of draad Stroomvoorziening: 9~36VDC Uitgang: RS485 Antenna-grootte: 42 mm lensantenna Materiaal van de antenne: plastic Materiaal van de behuizing: plastic Precies: ± 2 mm

Capacitatie waterniveaumeter

Productmodel	foto	Prestatieparameter
KSLV605		Detectiebereik: 0,1 tot 3 m Precisie: 0,5%~1% Temperatuurweerstand: -50~250°C Omgevingstemperatuur: -40°C tot 85°C Bergingstemperatuur: -55°C~+125°C Drukbereik: -0,1 MPa tot 32 MPa Uitgangssignaal: 4~20mA /RS485-communicatie Stroomtoevoerspanning: 5~36V DC Materiaal van de vloeibare niveaumeter: 304/316 roestvrij staal, 1Gr18Ni19Ti of PTFE Explosiebestendige klasse: ExibIICT6 Beschermingsniveau: IP67
KSLV605met scherm)		Detectiebereik: 0,1 tot 3 m Precisie: 0,5%~1% Temperatuurweerstand: -50~250°C Omgevingstemperatuur: -40°C tot 85°C Bergingstemperatuur: -55°C~+125°C Drukbereik: -0,1 MPa tot 32 MPa Uitgangssignaal: 4~20mA /RS485-communicatie Stroomtoevoerspanning: 5~36V DC Materiaal van de vloeibare niveaumeter: 304/316 roestvrij staal, 1Gr18Ni19Ti of PTFE Explosiebestendige klasse: ExibIICT6 Beschermingsniveau: IP67
KSLV605Draadloos)		Detectiebereik: 0,1 tot 3 m Precisie: 0,5%~1% Temperatuurweerstand: -50~250°C Omgevingstemperatuur: -40°C tot 85°C Bergingstemperatuur: -55°C~+125°C Drukbereik: -0,1 MPa tot 32 MPa Uitgangssignaal: draadloos uitgangstype vloeibare niveau meter communicatie afstand is minder dan 200 meter Stroomtoevoerspanning: 3,3-36V (optie op batterij) Materiaal van de vloeibare niveaumeter: 304/316 roestvrij staal, 1Gr18Ni19Ti of PTFE Explosiebestendige klasse: ExibIICT6 Beschermingsniveau: IP67
