KUS-W50 Onderwater afstandssensor omgekeerde polariteitsbescherming en 0,6 m blind gebied voor naadloze onderwatermonitoring

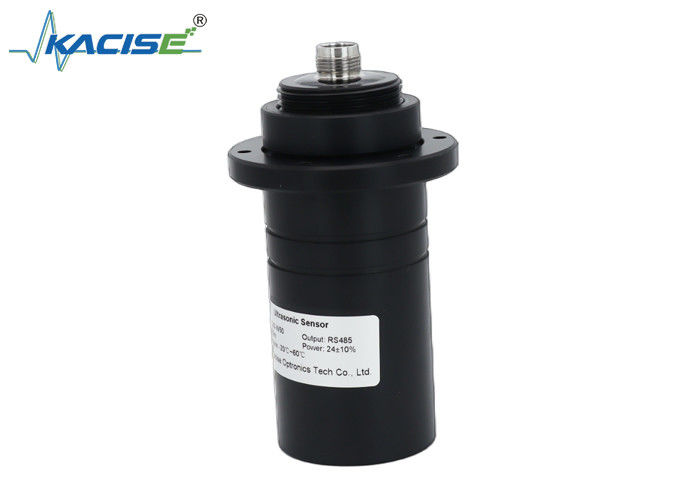

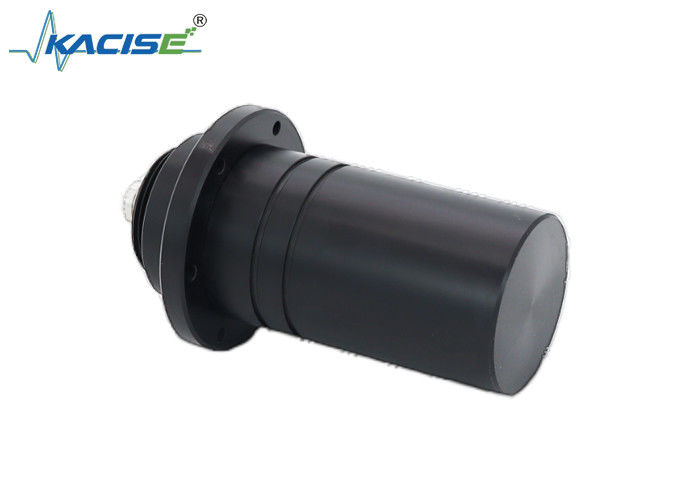

KUS-W50 Onderwaterafstandssensor

1Inleiding

De onderwater ultrasoon-afstandssensor met een enkele straal is een hoogrespons-afstandssensor die is ontworpen op basis van de ARM-architectuur.

De sensor heeft een ingebouwde RS485-chip om gegevens te lezen en interne parameters te configureren.De interne parameters kunnen worden gewijzigd via het ModBus-RTU-protocol om de prestaties van de sensor aan te passen en bepaalde functies te implementeren.

2.Maatregel van meting

Bij het afstandsmetingsproces wordt het ultrasone signaal uitgezonden door de ultrasone sonde, gereflecteerd door de vloeistof of ander vast medium en vervolgens gereflecteerd door dezelfde sonde.Het tijdsverschil tussen de ultrasone uitstoot en ontvangst wordt gemeten om het niveau te metenDe relatie tussen de geluidsgolftransmissieafstand L, de geluidssnelheid v en de geluidsgolftransmissietijd t kan worden uitgedrukt door de formule:

Ultrasone afstandsmeting formule

L: de afstand tussen de ultrasone sonde en het gemeten materiaaloppervlak.

v: de waarde van de geluidssnelheid na temperatuurscompensatie.

t: de looptijd van de geluidsgolf binnen het meetbereik. Eenheid: s

3. Kenmerken

• Beschermingsniveau: IP68
• Uitgerust met RS485-communicatie, gegevens kunnen worden gelezen en geschreven
• Adres, baudrate en andere overeenkomstige parameters kunnen worden gewijzigd via het ModBus-RTU-protocol;
• Korte responstijd
• Temperatuurcompensatie

4Toepassing

• Onderwaterpositie en afstandswaarneming
• Onderwaterrobot voor het vermijden van obstakels en het detecteren van botsingen
• Monitoring van de status van de schakelaar van de onderwaterpoort
• Monitoring van het waterniveau van de tank
• Aanvraag voor onbemande schepen

5.Technische parameters
