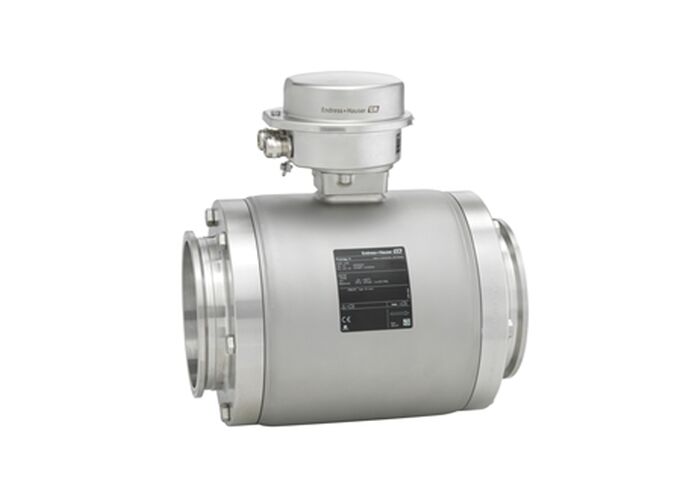

Proline Promag H 100 Elektromagnetische stroommeter
Specialist voor hygiënische toepassingen met een ultracompacte zender.Gewijd aan veeleisende toepassingen in de voedingsmiddelen- en drankenindustrie en de levenswetenschappen.
Toepassingsgebied
Promag H is de voorkeursensor voor hygiënische toepassingen met de hoogste eisen in de voedingsmiddelen- en drankenindustrie en de biowetenschappen.De ultracompacte zender levert volledige prestaties op de kleinste afstand en maakt naadloze systeemintegratie mogelijk, waardoor de Promag H 100 de voorkeur krijgt van de bouwers van skids, fabrikanten van apparatuur en systeemintegratoren.
Belangrijkste voordelen
- Multivariabele metingen van de doorstroming, temperatuur en geleidbaarheid
- Flexibel installatieconcept - talrijke hygiënische procesverbindingen
- Energiebesparende stroommeting - geen drukverlies als gevolg van vernauwing van de doorsnede
- ruimtebesparende zender - volledige functionaliteit op de kleinste voetafdruk
- Tijdbesparende lokale werking zonder extra software en hardware - geïntegreerde webserver
- Geïntegreerde verificatie - Hartslagtechnologie
- Onderhoudsvrij - geen bewegende onderdelen
Technische specificaties
| Metingsbeginsel |
Elektromagnetische |
| Nominale diameterbereik |
DN 2 tot 150 (1⁄12 tot 6) |
| Meetbereik |
00,06 dm3/min tot 600 m3/h (0,015 tot 2650 gal/min) |
| Maximale meetfout |
Volume stroom (standaard): ±0,5 % o.r. ± 1 mm/s (0,04 in/s)
Volume stroom (optie): ±0,2 % o.r. ± 2 mm/s (0,08 in/s) |
| Gemiddeld temperatuurbereik |
-20 tot +150 °C (-4 tot +302 °F) |
| Omgevingstemperatuurbereik |
-40 tot +60 °C (-40 tot +140 °F) |
| Max. Procesdruk |
PN 40, klasse 150, 20K |
| Beschermingsgraad |
Standaard: IP66/67, behuizing van type 4X
Optie: IP69 |
Gemeten variabelen
Volume-stroom, temperatuur, geleidbaarheid, massa-stroom, gecorrigeerde volume-stroom, gecorrigeerde geleidbaarheid
Gewatteerde materialen
Liner:PFA
Elektroden:1.4435 (316L); legering C22, 2.4602 (UNS N06022); tantaal; platina
Procesverbindingen:roestvrij staal, 1.4404 (F316L); PVDF; PVC-lijmhuls
Verzegelingen:O-ring afdichting (EPDM, FKM, Kalrez), aseptisch gegoten afdichting (EPDM, FKM, siliconen)
Aardingsringen:roestvrij staal, 1,4435 (316L); legering C22, 2,4602 (UNS N06022); tantaal
Specificaties van het apparaat
Sensoreigenschappen
- Flexibel installatieconcept - talrijke hygiënische procesverbindingen
- Energiebesparende stroommeting - geen drukverlies door vernauwing van de dwarsdoorsnede
- Onderhoudsvrij - geen bewegende onderdelen
- Geïntegreerde temperatuurmeting
- Sensorbehuizing van roestvrij staal (3-A, EHEDG)
- Gewatteerde materialen CIP, SIP schoonmaakbaar
Transmitterkenmerken
- ruimtebesparende zender - volledige functionaliteit op de kleinste voetafdruk
- Tijdbesparende lokale werking zonder extra software en hardware - geïntegreerde webserver
- Geïntegreerde verificatie - Hartslagtechnologie
- Robuuste, ultracompacte zendkas
- Hoge beschermingsgraad: IP69
- Lokale weergave beschikbaar
Goedkeuringen en certificeringen
Gevaarlijk gebied:ATEX, IECEx, cCSAus, INMETRO, EAC
Productveiligheid:CE, C-merk
Metrologische:Kalibratie uitgevoerd op geaccrediteerde kalibratiefaciliteiten (volgens ISO/IEC 17025)
Marine:LR-goedkeuring, DNV-goedkeuring, ABS-goedkeuring, BV-goedkeuring
Druk:PED, CRN
Materiaal:3.1 materiaal
Hygiënisch:EHEDG, 3-A, voering en afdichtingen conform FDA, cGMP
