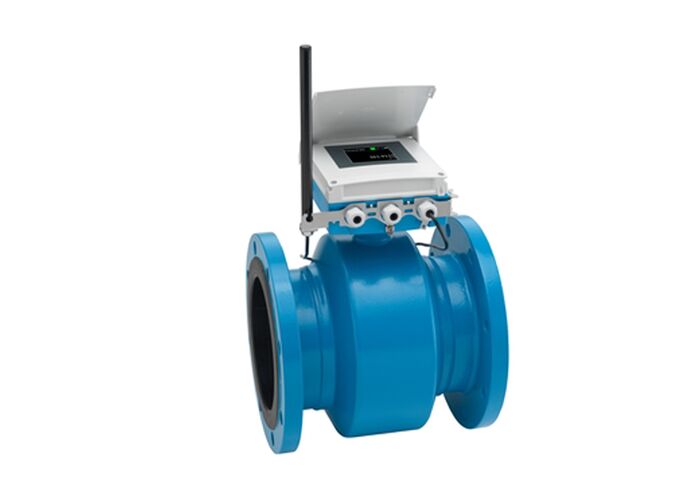

Proline Promag W 800 elektromagnetische stroommeter
Batterijstroommeter met EN ISO 12944 corrosiebescherming en intelligente energiezuinige modus. Voor directe ondergrondse installatie of permanent onderwatergebruik.Gecertificeerde sensor voor de meest veeleisende toepassingen voor water en afvalwater.
Toepassingsgebied
De Promag W 800 is ideaal voor toepassingen buiten het net in de waterindustrie, waardoor een betrouwbare stroommeting in directe ondergrondse installaties of onderwateromgevingen mogelijk is.De op batterijen aangedreven zender zorgt voor wereldwijde overdracht van gemeten gegevens zonder extra energievoorzieningDe Heartbeat-technologie zorgt voor de betrouwbaarheid van de metingen en de verificatie van de naleving.
Belangrijkste voordelen
- Magmeters met een lange levensduur, op batterijen aangedreven, met veilige systeemintegratie en communicatie
- Corrosiebescherming voor ondergrondse installaties of permanent onderwatergebruik
- Flexible engineering - sensor met vaste of lap-joint procesverbindingen
- Verbeterde beschikbaarheid van de installatie - sensoren die voldoen aan de sectorspecifieke eisen
- Beveiligde gegevensopslag en -overdracht - wereldwijde versleutelde communicatie via een mobiel netwerk
- Gemakkelijke inbedrijfstelling en bediening - toegang tot het apparaat via Bluetooth met behulp van de intuïtieve SmartBlue-app
- Geïntegreerde verificatie - Hartslagtechnologie
Technische specificaties
Metingsbeginsel
Elektromagnetische
Nominale diameterbereik
DN 25 tot en met 900 (1 tot en met 36")
Gemeten variabelen
Volume-stroom
| Specificatie |
Waarde |
| Maximale meetfout |
Volume stroom: ±0,5 % o.r. ± 2 mm/s (±0,5 % o.r. ± 0,08 in/s) |
| Meetbereik |
9 dm3/min tot 22500 m3/h (2,5 tot 100000 gal/min) |
| Max. Procesdruk |
PN 40, klasse 300, 20K |
Temperatuurbereiken
| Linermateriaal |
Temperatuurbereik |
| Hard rubber |
0 tot +70 °C (+32 tot +158 °F) |
| Polyurethaan |
-20 tot +50 °C (-4 tot +122 °F) |
| PTFE |
-20 tot 70 °C (-4 tot +158 °F) |
| Omgeving (koolstofstaalflens) |
-10 tot +60 °C (14 tot +140 °F) |
| Omgeving (vlies van roestvrij staal) |
-40 tot +60 °C (-40 tot +140 °F) |
Gewatteerde materialen
Liner:polyurethaan; PTFE; hard rubber
Elektroden:1.4435 (316L); legering C22, 2.4602 (UNS N06022)
Bouwmaterialen
Sensorbehuizing:DN 25 tot en met 300 (1 tot en met 12"): AlSi10Mg, bekleed; DN 350 tot en met 900 (14 tot en met 36"): koolstofstaal met beschermende lak
Transmitterhuis:Polycarbonaat
Kenmerken
Sensoreigenschappen
- Veilig, betrouwbaar langdurig gebruik - robuuste en volledig gelaste sensor
- Energiebesparende stroommeting - geen drukverlies door vernauwing van de dwarsdoorsnede
- Onderhoudsvrij - geen bewegende onderdelen
- Internationale goedkeuringen voor drinkwater
- Beschermingsgraad IP68 (tuin van type 6P)
Transmitterkenmerken
- Beveiligde gegevensopslag en -overdracht - wereldwijde versleutelde communicatie via een mobiel netwerk
- Gemakkelijke inbedrijfstelling en bediening - toegang tot het apparaat via Bluetooth met behulp van de intuïtieve SmartBlue-app
- Geïntegreerde verificatie - Hartslagtechnologie
- met een diameter van niet meer dan 50 mm,
- Batterijduur tot 15 jaar
- De meetintervallen kunnen individueel worden aangepast
Technische details
Beschermingsgraad
Compacte versie: IP66/67, behuizing type 4X en IP68, behuizing type 6P
Sensor op afstand (standaard): IP66/67, behuizing van type 4X
Verandering op afstand van de sensor (optioneel): IP68, behuizing van type 6P, met beschermende lak volgens EN ISO 12944 C5-M/Im1/Im2/Im3
Vertoon/Bediening
4 lijn achtergrondverlichting met aanraakbediening (bediening van buitenaf). Configuratie via lokaal display en bedieningsinstrumenten mogelijk.
Communicatie & I/O
| Type |
Specificatie |
| Outputs |
3x Pulse/switch-uitgang (passiv); Modbus RS485 |
| Inbreng |
Invoer van status |
| Digitale communicatie |
LTE Cat M1; LTE Cat NB1; LTE Cat NB2; GPRS; EGPRS |
Stroomvoorziening
Intern: accu's per DC 3,6 V
Externe: AC 85 tot 265 V (47 tot 63 Hz) / DC 19 tot 30 V
Goedkeuringen en certificeringen
Gevaarlijk gebied: CSA, GP
Productveiligheid: CE-markering, EAC-markering, UKCA-markering
Metrologisch: Kalibratie volgens ISO/IEC 17025, overdracht van de bewaring MI-001, Heartbeat Technology ISO 9001:2015
Druk: CRN, PED
Hygiënisch: goedkeuring voor drinkwater: ACS, KTW-BWGL, NSF 61, WRAS BS 6920
