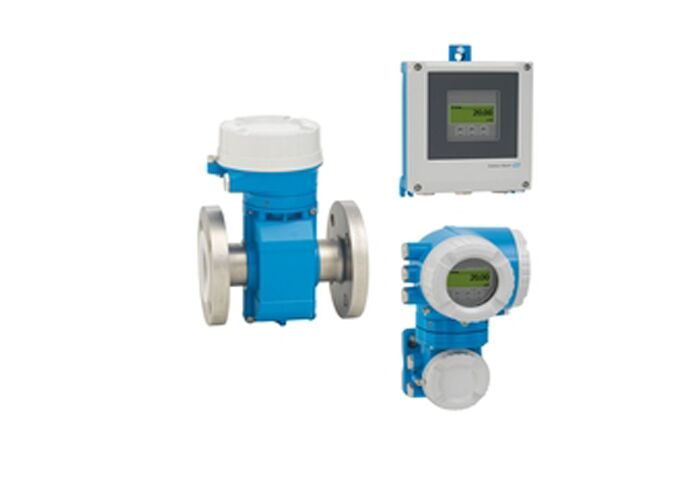

Proline Promag P 500 elektromagnetische stroommeter
Hoogtemperatuurstroommeter voor procestoepassingen als externe versie met maximaal 4 I/O's.
Gewijd aan chemische en procestoepassingen met corrosieve vloeistoffen en hoge gemiddelde temperaturen.
Toepassingsgebied
Promag P is ontworpen voor chemische toepassingen en procestoepassingen met corrosieve vloeistoffen en de hoogste gemiddelde temperaturen.
Met zijn innovatieve afstandszender maximaliseert de Promag P 500 de flexibiliteit van de installatie en de veiligheid van de werking.
De Heartbeat-technologie zorgt er te allen tijde voor dat de regels worden nageleefd en dat de processen veilig zijn.
Metingsbeginsel
Elektromagnetisch - Het tweerichtingsmetingsbeginsel is vrijwel onafhankelijk van de druk.
dichtheid, temperatuur en viscositeit.
Belangrijkste voordelen
- Diverse toepassingen met een grote verscheidenheid aan bevochtigde materialen
- Energiebesparende stroommeting zonder drukverlies als gevolg van vernauwing van de doorsnede
- Onderhoudsvrije werking zonder bewegende onderdelen
- Volledige toegang tot proces- en diagnostische informatie met talrijke, vrij combineerbare I/O's en Ethernet
- Verminderde complexiteit en verscheidenheid door vrijelijk configureerbare I/O-functionaliteit
- Geïntegreerde verificatie via Heartbeat Technology
Technische specificaties
| Nominale diameterbereik |
DN 15 tot en met 600 (1⁄2 tot en met 24") |
| Maximale meetfout |
Volume stroom (standaard): ±0,5 % o.r. ± 1 mm/s (0,04 in/s)
Volume-stroom (optie): ±0,2 % o.r. ± 2 mm/s (0,08 in/s), Flat Spec |
| Meetbereik |
4 dm3/min tot 9600 m3/h (1 gal/min tot 44.000 gal/min) |
| Max. Procesdruk |
PN 40, klasse 300, 20K |
Temperatuurbereiken
| Gemiddelde temperatuur |
PFA-liner: -20 tot +150 °C (-4 tot +302 °F)
PFA-hoge-temperatuurvoering: -20 tot +180 °C (-4 tot +356 °F)
PTFE-liner: -40 tot +130 °C (-40 tot +266 °F) |
| Omgevingstemperatuur |
Flanke van koolstofstaal: -10 tot +60 °C (+14 tot +140 °F)
Flanken van roestvrij staal: -40 tot +60 °C (-40 tot +140 °F) |
Gewatteerde materialen
Liner:PFA; PTFE
Elektroden:1.4435 (316L); legering C22, 2.4602 (UNS N06022);
Tantaal; platina; titanium; duplex 1.4462 (UNS S31803)
Specificaties van het apparaat
Sensoreigenschappen:
- Maximale nominale diameter: DN 600 (24")
- Alle gemeenschappelijke Ex-goedkeuringen
- Verpakking van PTFE of PFA
Transmitter kenmerken:
- Verwijderde versie met maximaal 4 I/O's
- Achtergrondverlichtingsdisplay met aanraakbediening en WLAN-toegang
- Standaardkabel tussen sensor en zender
Input & Output
| Outputs |
4-20 mA HART (actief/passief)
4-20 mA WirelessHART
4-20 mA (actief/passief)
Impulse/frequentie/switch-uitgang (actief/passief)
Dubbele pulsuitgang (actief/passiv)
Relais-uitgang |
| Inbreng |
Status-invoer, 4-20 mA-invoer |
Digitale communicatie
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485,
Modbus TCP over Ethernet-APL, PROFINET, PROFINET over Ethernet-APL,
Ethernet/IP, OPC-UA
Goedkeuringen en certificeringen
Gevaarlijk gebied:ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC; JPN, UK Ex, KC
Productveiligheid:CE, C-tick, EAC-markering
Functionele veiligheid:IEC 61508, van toepassing volgens IEC 61511
Marine:LR, DNV, ABS, BV-goedkeuringen
Druk:PED, CRN
Hygiënisch:ACS, NSF 61, WRAS
