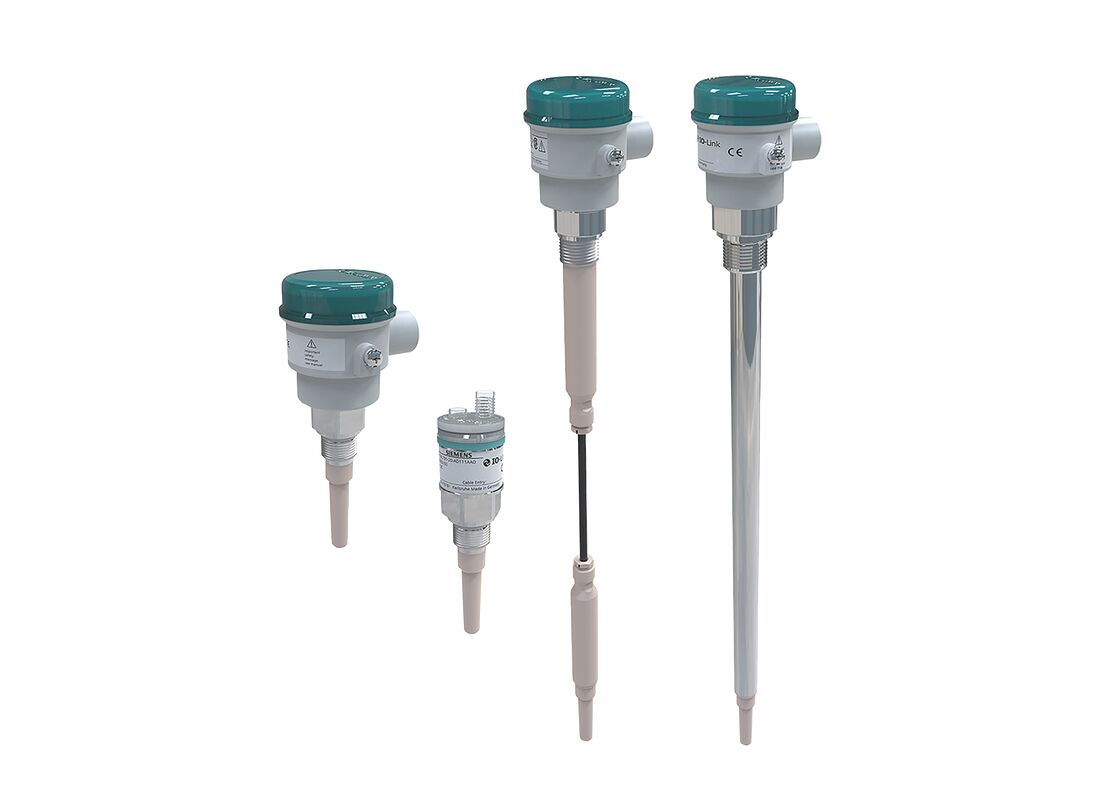

SITRANS LCS100 is een veelzijdige puntniveauschakelaar die is ontworpen voor het detecteren van niveau in vloeistoffen, vaste stoffen, slurries, schuim en interface-toepassingen. Het compacte ontwerp maakt het ideaal voor krappe ruimtes, met opties voor kunststof of roestvrijstalen procesaansluitingen en flexibele staaf/kabel probe-verlengingen.
SITRANS LCS100 biedt flexibele insteeklengtes vanaf 92 mm (3,6 inch) en biedt veelzijdige prestaties in verschillende toepassingen in vaten en pijpen. Het geavanceerde ontwerp zorgt voor nauwkeurige, herhaalbare schakelpuntspecificaties.
De PPS-probe (optioneel PVDF) en optionele PEEK-materialen bieden uitstekende chemische bestendigheid met een bedrijfstemperatuurbereik van -40 tot +125°C (-40 tot +257°F). Het volledig gegoten ontwerp zorgt voor betrouwbaarheid in vibrerende omgevingen zoals geroerde tanks. Bij gebruik met de SensGuard-beschermkap is de LCS100 beschermd tegen afschuiving, impact en slijtage in veeleisende processen.
Verkrijgbaar met roestvrijstalen of polyester behuizingen en roestvrijstalen of PPS-procesaansluitingsopties.
| Specificatie |
Compact (7ML701 en 7ML700) |
Uitgebreid (7ML702 en 7ML703) |
| Meetprincipe |
Capacitieve niveaudetectie |
Capacitieve niveaudetectie |
| Gemeten variabele |
Verandering in picoFarad (pF) |
Verandering in picoFarad (pF) |
| Herhaalbaarheid |
2 mm (0,08 inch) |
2 mm (0,08 inch) |
| Uitgangssignaal |
Alarmuitgang: 8/16 mA of 4...20 mA, 2-draads lus of IO-Link, PNP, NPN
Schakelaaruitgang: 4-draads relais (algemeen gebruik) of transistor (intrinsiek veilig)
Fail-safe modus: Min. of max.
|
Alarmuitgang: 8/16 mA of 4...20 mA, 2-draads lus of IO-Link, PNP, NPN
*IO-Link niet beschikbaar met kabelversie
Schakelaaruitgang: 4-draads relais (algemeen gebruik) of transistor (intrinsiek veilig)
Fail-safe modus: Min. of max.
|
| Omgevingscondities |
Locatie: Binnen en buiten
Omgevingstemperatuur: -40...+85°C (-40...+185°F)
Opslagtemperatuur: -40...+80°C (-40...+176°F)
Installatiecategorie: I
Vervuilingsgraad: 4
|
Locatie: Binnen en buiten
Omgevingstemperatuur: -40...+85°C (-40...+185°F)
Opslagtemperatuur: -40...+80°C (-40...+176°F)
Installatiecategorie: I
Vervuilingsgraad: 4
|
| Mediumcondities |
Relatieve diëlektrische constante εr: Min. 1,5
Processtemperatuur: -40...+125°C (-40...+257°F)
Druk (vat): -1...25 bar (363 psi) - Roestvrij staal
-1...10 bar (146 psi) - PPS
|
Relatieve diëlektrische constante εr: Min. 1,5
Processtemperatuur: -40...+125°C (-40...+257°F)
Druk (vat): -1...25 bar (363 psi) - Staafverlengingen
-1...10 bar (146 psi) - Kabelverlengingen
|
| Beschermingsgraad |
Behuizing Ø65 mm: Type 4X/IP68
Behuizing Ø35 mm: Type 4X/IP68
Kabelinvoer: ½" NPT of M20 x 1,5
|
Behuizing Ø65 mm: Type 4X/IP68
Kabelinvoer: ½" NPT of M20 x 1,5
|
| Sensorlengte (nominaal) |
92 mm (3,6 inch) |
300...4.000 mm (11,8...157 inch) - Staafversie
400...20.000 mm (15,7...787 inch) - Kabelversie |
| Procesaansluiting Materiaal |
Aansluiting: 316L roestvrij staal of PPS; Procesafdichting: FKM (optioneel FFKM); Sensor: PEEK of PPS of PVDF |
Aansluiting: 316L roestvrij staal of PPS; Procesafdichting: FKM (optioneel FFKM); Sensor: PPS of PVDF; Verlenging: Pijp 316L Kabel: FEP-gecoat |
| Aansluiting (Behuizing 65 mm) |
Klemmenblok of M12 x 1 volgens IEC 61076-2-101 |
Klemmenblok of M12 x 1 volgens IEC 61076-2-101 |
| Procesaansluiting |
Draad: G ½", G ¾", G 1", NPT ¾"; Tri-clamp DN25 (1"), DN40 (1½"), DN50 (2"); DIN 32676 Type A en Type C; Flens DN 25, 40, 50; ASME 1", 1½", 2" |
Draad: G ¾", G 1", NPT ¾"; Flens DN 25, 40, 50; ASME 1", 1½", 2"; Adapters voor G 1½", NPT 1¼", NPT 1½" |
| Voeding |
Standaard:
• 4-draads met relais: 9...33 V DC
• 2-draads met 8/16 of 4...20 mA lus: 9...33 V DC
• IO-Link/PNP/NPN: 10...30 V DC
Intrinsiek veilig:
• 2-draads met 8/16 of 4...20 mA lus: 10,8...30 V DC
|
Standaard:
• 4-draads met relais: 9...33 V DC
• 2-draads met 8/16 of 4...20 mA lus: 9...33 V DC
• IO-Link/PNP/NPN: 10...30 V DC
Intrinsiek veilig:
• 2-draads met 8/16 of 4...20 mA lus: 10,8...30 V DC
|
| Certificaten en goedkeuringen |
Algemeen gebruik: CE, UKCA, FM, CSA
ATEX II 1G, 1/2G Ex ia IIC
ATEX II 1D, 1/2D Ex ia IIIC
IEC Ex ia IIC, IEC Ex ia IIIC
FM/CSA IS Klasse I, II, III, Div. 1, Groepen A...G
Overloopbeveiliging: WHG (Duitsland) VLAREM
|
Algemeen gebruik: CE, UKCA, FM, CSA
ATEX II 1G, 1/2G Ex ia IIC
ATEX II 1D, 1/2D Ex ia IIIC
IEC Ex ia IIC, IEC Ex ia IIIC
FM/CSA IS Klasse I, II, III, Div. 1, Groepen A...G
Overloopbeveiliging: WHG (Duitsland) VLAREM
|
