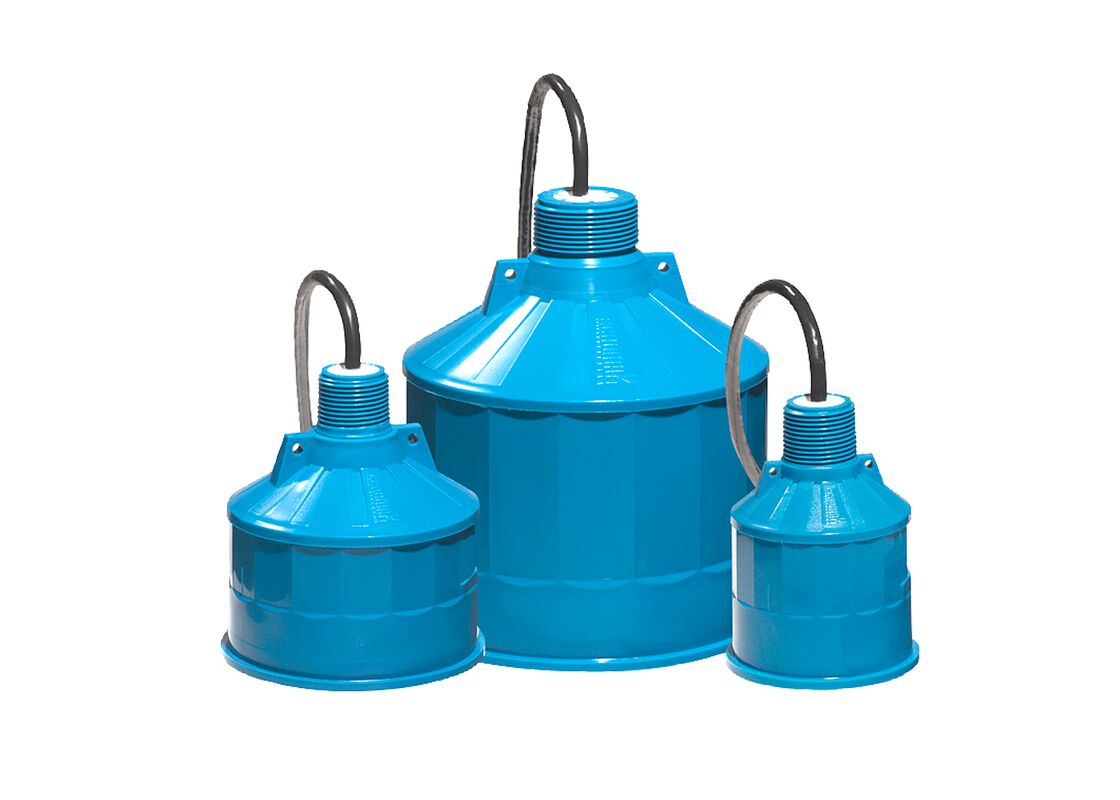

EchoMax XPS-omvormers
EchoMax XPS-omvormers gebruiken ultrasone technologie om het niveau in een breed scala aan vloeistoffen en vaste stoffen te meten.
Beschikbare modellen
| 7ML1121-..... |
ECHOMAX XPS-10C-transducer |
| 7ML1124-..... |
ECHOMAX XPS-15C-transducer |
| 7ML1171-..... |
ECHOMAX XPS-15F-transducer |
| 7ML1155-... |
Echomax XPS-30C Transducer |
| 7ML1115-..... |
ECHOMAX XPS-10-transducer |
Accessoires en onderdelen
| Deelnummer |
Beschrijving |
| 7ML1830-1AN |
EASY AIMER II, ALUMINIUM, 3/4 inch NPT met 1 - 1 1/2 inch gegalvaniseerde koppeling (alleen voor gebruik met XPS-30 of XPS-40 transducers) |
| 7ML1830-1AQ |
EASY AIMER II, ALUMINIUM, 3/4 inch NPT met 3/4 - 1 inch PVC koppeling |
| 7ML1830-1AT |
EASY AIMER II, 304, met NPT THREAD, met 1 1/2 INCH koppeling |
| 7ML1830-1AU |
EASY AIMER II, 304, Flang met NPT-draad, W/CPLNG, 1 inch |
| 7ML1830-1AX |
Easy Aimer II flens, aluminium met M20-adapter, 1" en 1-1/2" BSP-aluminiumkoppeling |
| 7ML1830-1BH |
SHIELD, SUBMERGENCE, KIT, voor sensoren XPS10/XRS-5 |
| 7ML1830-1BJ |
SHIELD, SUBMERGENCE, KIT, voor sensoren XPS15 |
| 7ML1830-1BK |
Universele kistbeugel, FMS-200 |
| 7ML1830-1BL |
CHANNEL BRACKET, WALL MOUNT, FMS-210 |
| 7ML1830-1BM |
Verlengde kanaalbeugel, wandmontage FMS-220 |
| 7ML1830-1BN |
CHANNEL BRACKET, VOLGERMOUNT FMS-310 |
| 7ML1830-1BP |
Verlengde kanaalbeugel, vloerbeugel, FMS-320 |
| 7ML1830-1BQ |
Brekkanalbeugel, vloerbeugel, FMS-350 |
| 7ML1830-1DN |
Locknut, 1 "BSP, Flanged, PLASTIC |
| 7ML1830-1DP |
Locknut, 1 1/2 "BSP, met flenzen |
| 7ML1830-1DR |
Locknut, 1" BSP, gewoon |
| 7ML1830-1DS |
LOCKNUT, 1"NPT, PLASTISCH |
| 7ML1830-1EA |
ADAPTER 1" BSP - 20 mm |
| 7ML1830-1EB |
Adapter (XPS30) 1-1/2" BSP |
| 7ML1830-1EF |
ADAPTER 1"NPT/M20 |
| 7ML1830-1GN |
Easy Aimer adapter kit, 304, M20 tot 1 "NPT, 1 "NPT tot 1 "BSP, 1 "NPT tot 1,5" BSP |
| 7ML1930-1BJ |
TAG, roestvrij staal, komt met gat, 12 x 45mm, één tekstlijn |
| 7ML1930-1FX |
KIT, ISOLATIE, 1" NPT, XDUCERS |
Belangrijkste voordelen
- Geïntegreerde temperatuurcompensatie
- Het effect van een laag geluid vermindert de afstand tussen de geluiden.
- Optioneel schuimbekleding voor stofrijke toepassingen
- Zelfreinigend en onderhoudsarme
- chemisch bestand
- met een breedte van niet meer dan 15 mm
Toepassingen
XPS-omvormers kunnen volledig ondergedompeld worden, zijn bestand tegen stoom en corrosieve chemicaliën en kunnen zonder flenzen worden geïnstalleerd.De XPS-serie biedt versies voor verschillende meetbereiken tot 30 m (100 ft) en tot een maximale temperatuur van 95 °C (203 °F).
Tijdens de werking geven de EchoMax-omvormers akoestische pulsen uit in een smalle straal.De niveaumonitor meet de verspreidingstijd tussen de pulsemissie en de reflectie ervan (echo) om de afstand te berekenen.
Technische specificaties
| Invoer |
XPS-10/XPS-10C |
Voor de toepassing van deze verordening geldt: |
XPS-30/XPS-30C |
| Meetbereik |
0.3... 10 m (1... 33 ft) |
Standaard: 0,3... 15 m (1... 50 ft)
XPS-15F: 0,45... 15 m (1.5... 50 ft) |
0.6... 30 m (2... 100 ft) |
| Frequentie |
44 kHz |
44 kHz |
30 kHz |
| Straalhoek |
12° |
6° |
6° |
| Plaats |
Binnen/buiten |
Binnen/buiten |
Binnen/buiten |
| Omgevingstemperatuur |
-40... +95 °C (-40... +203 °F) |
-40... +95 °C (-40... +203 °F)
XPS-15F: -20... +95 °C (-4... +203 °F) |
-40... +95 °C (-40... +203 °F) |
| Bergingstemperatuur |
-40... +95 °C (-40... +203 °F) |
-40... +95 °C (-40... +203 °F)
XPS-15F: -20... +95 °C (-4... +203 °F) |
-40... +95 °C (-40... +203 °F) |
| Verontreinigingsgraad |
4 |
4 |
4 |
| Druk |
8 bar g (120 psi g)
Flanken: 0,5 bar g (7,25 psi g) |
8 bar g (120 psi g)
Flanken: 0,5 bar g (7,25 psi g) |
0.5 bar g (7,25 psi g)
Flanken: 0,5 bar g (7,25 psi g) |
| Gewicht |
0.8 kg (1.8 lb) |
1.3 kg (2.8 lb)
Flanged: 2 kg (4,4 lb) |
4.3 kg (9,5 lb) |
| Stroomvoorziening |
Alleen met goedgekeurde Siemens-controllers |
Alleen met goedgekeurde Siemens-controllers |
Alleen met goedgekeurde Siemens-controllers |
| Materiaal |
Standard: PVDF
Flanken: PVDF met CPVC-flanken
Optie: PTFE-gevel met CPVC-flens |
Standard: PVDF
Flanken: PVDF met CPVC-flanken
Optie: PTFE-gevel met CPVC-flens |
Standard: PVDF
Flanken: PVDF met CPVC-flanken
Optie: PTFE-gevel met CPVC-flens |
| Kleur |
Blauw |
Blauw
XPS-15F: grijs |
Blauw |
| Procesverbinding |
"NPT" of "BSPT" |
"NPT" of "BSPT"
XPS-15F: 1" NPT |
1.5" universele draad (NPT of BSPT) |
| Grade van bescherming |
IP66/68 |
IP66/68 |
IP66/68 |
| Kabel |
PVC-jas met twee draden/geflecht en met folie afgeschermd 0,5 mm2 (20 AWG) |
PVC-jas met twee draden/geflecht en met folie afgeschermd 0,5 mm2 (20 AWG) |
PVC-jas met twee draden/geflecht en met folie afgeschermd 0,5 mm2 (20 AWG) |
| Afscheid |
Max. 365 m (1 200 ft) |
Max. 365 m (1 200 ft) |
Max. 365 m (1 200 ft) |
Certificeringen en goedkeuringen
StandaardCE, UKCA, CSA, FM, ATEX, UKEX, IEC Ex, NEPSI, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (wet sensor), Environmental Product Declaration (EPD), Kazakhstan Metrology
XPS-10C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (wet sensor), Environmental Product Declaration (EPD), Kazakhstan Metrology
XPS-15C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (wet sensor), Environmental Product Declaration (EPD), Kazakhstan Metrology
XPS-15F:FM-klasse I, Div. 1, groepen A, B, C en D, klasse II Div. 1, groepen E, F en G, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (natte sensor),Milieuproductaangifte (EPD), Kazakhstan Metrology
XPS-30C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (wet sensor), Environmental Product Declaration (EPD), Kazakhstan Metrology
